Что такое рдт на ваз 2114

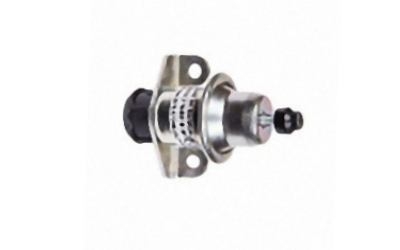

Замена регулятора давления топлива на ВАЗ 2114

На автомобилях регулятор давления топлива необходим с целью поддержания необходимого уровня давления горючего внутри топливной системы. Это непосредственно касается форсунок при переключении силового агрегата в различные режимы его работы. Регулятор позволяет контролировать, изменять нагрузки на мотор.

Так, когда давление в трубе впуска увеличивается, регулятор усиливает напор топлива. Если давление в трубе падает, тогда устройство соответственно понижает напор. Чтобы избавиться от излишков горючего, на устройстве немного открывается клапан, откуда и выходит бензин обратно в бензобак вашего ВАЗ 2114.

Признаки поломки

Автомобиль зачастую сам информирует водителя о том, что возникли проблемы в той или иной системе. Потому основная задача автовладельца — научиться распознавать эти признаки. Так определить причину поломки и устранить ее становится делом техники.

Неполадки регулятора

К числу признаков неисправности регулятора давления горючего относят:

Увеличивается расход топлива;
При работе на холостых оборотах двигатель вдруг останавливается;
Во время движения наблюдается существенное снижение мощности двигателя;
Запустить мотор удается с определенным усилием.

Проблемы с клапаном

Ослабление гайки

Если выйдет из строя клапан этого устройства, излишки топлива не смогут выливаться обратно в бензобак, из-за чего напор в топливной системе повысится до более высоких значений. Норма составляет 2,5 кг/см2. Как результат, увеличится количество бензина, поступающего в камеру сгорания, из-за чего оно не сможет полностью сгорать.
Если клапан перестанет сдерживать напор, горючее будет свободно перемещаться по всей топливной системе, что повлечет за собой падение напора. Увеличивая обороты, вам попросту не хватит топлива, чтобы разогнаться. Мощность двигателя заметно упадет. Когда автомобиль останавливается, при исправном клапане давление сохраняется. Но поскольку он не выдерживает напор, для того, чтобы вновь завести двигатель, придется долго крутить стартер, дабы добиться необходимого уровня напора.

Проверка давления напора

Чтобы определить неисправность вашего регулятора давления горючего, его придется тщательно проверить. При наличии опыта эта работа легко выполняется своими руками. Если же навыков нет, лучше обратиться на станцию технического обслуживания.

Самостоятельно качество и эффективность работы регулятора можно определить с помощью манометра. Им вы будете замерять показатель напора в системе.

Диагностика выполняется в трех режимах. Перед началом проверки обязательно убедитесь, что в топливном трубопроводе отсутствуют повреждения, топливо нигде не просачивается. Если имеются повреждения магистрали, проверка давления напора не даст объективного результата.

Проверив магистраль и убедившись, что она цельная, не имеет дефектов, приступайте к замерам в четырех режимах.

Режим диагностики	Норма показателя напора
Проверка при включении зажигания	2,5 Атм
Проверка на холостом ходу	3 Атм
Проверка при снятой трубке с регулятора	3,3 Атм
Проверка при пережатой трубке обратного тока	7 Атм

Вам необходимо будет подключить манометр к промежутку между штуцером и топливным шлангов, отсоединив вакуумный шланг.

Нажимая на педаль газа, параметр сначала поднимется до 3 Атм, но затем опустится до нормальных 2,5 Атм. Но это только при условии, что устройство, регулирующее напор горючего в системе, работает хорошо, не имеет неисправностей.

Если при проверке давление не начало повышаться, замените вакуумный шланг и проведите повторные замеры уже с ним. При отсутствии изменений замеров, это говорит о неисправности регулятора. Ремонтировать его не имеет никакого смысла. Проще сразу заменить устройство на новое, причем максимально качественное и надежное.

Для справки. Практически на всех клапанах указываются оптимальные показания. Сравните полученные данные замера с ними при проверке.

Почему выходит из строя прибор

Топливная трубка

Регулятор перестает нормально работать преимущественно по двум причинам.

Используется низкосортное топливо, в состав которого входит большое количество воды.
Автомобиль длительное время стоит без дела, не эксплуатируется и не заводится даже с целью профилактики.

Поиск неполадок

Чтобы отыскать неполадки, предлагаем вам воспользоваться соответствующими методами.

Закачайте в систему топливо, выключите зажигание и следите за поведением манометра. В нормальной ситуации давление понижается до 0,7 Бар и останавливается на этой отметке. Если же регулятор вышел из строя, манометр будет стремиться к нулю. Проблема может заключаться в самом устройстве, либо в клапане мотора бензонасоса.
Увеличьте обороты двигателя до 3 тысяч и вновь обратите свой взор на показания манометра. Если стрелка устремится вниз, сломался бензонасос. Его требуется заменить.
Если насос долго наращивает давление, проблема заключается в фильтре или сеточке бака, которые забились мусором.

Замена

Процесс замены

Следуя пошагово согласно инструкции, вы сможете без особых проблем самостоятельно извлечь и установить новый регулятор давления горючего.

Выполнять работу по демонтажу устройства можно только при условии, что двигатель холодный. Если вы только что заехали в гараж, дайте машине некоторое время, дабы остыть.
При рабочем двигателе внутри системы сохраняется высокое давление, потому перед работой его обязательно понижают.
Отключите минусовую клемму от аккумуляторной батареи, дабы избежать ударов током и порчи проводки.

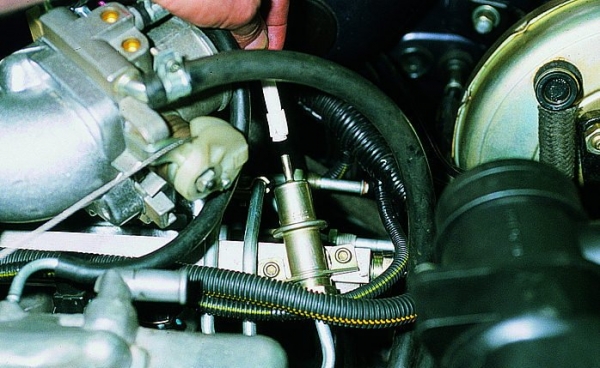

Демонтируйте вакуумный шланг.

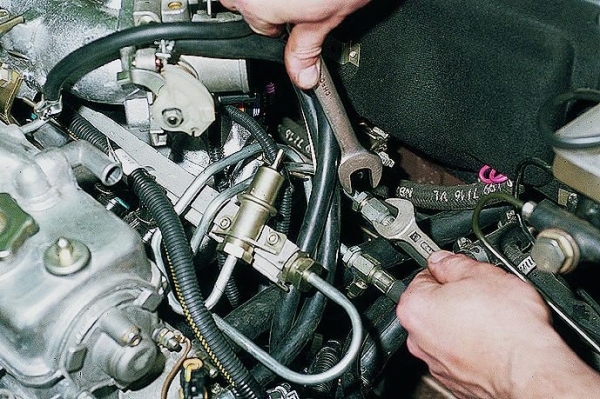

Открутите гайки на сливной трубке, постепенно снижайте уровень давления топлива таким образом. Обязательно при этом придерживайте одной рукой штуцер шланга.
Трубка и шайба соединяются между собой обычным резиновым кольцом.
Откручивается винт, который удерживает прижимную планку.
Теперь эту самую планку можно убрать в сторонку на некоторое время.
Немного открутите фиксирующую гайку, которая удерживает сливную трубку и сам регулятор.
Демонтируйте крепежные винты регулятора, удерживающего его на рампе.
Аккуратно снимите гайку, что позволит в итоге снять искомый нами объект.
Выполните установку нового устройства, следуя обратной последовательности демонтажа.

Обязательно проверьте давление горючего в форсунках при выключенном двигателе, включенном зажигании и электрическом бензонасосе. При нормальной работе устройства, давление должно составлять около 300 кПа. Если проверенный вами уровень оказался ниже нормы, это может привести к нарушению функциональности всей системы питания двигателя. Потому будьте аккуратны, делайте работу пошагово, не забывайте о значимости каждого этапа ремонта.

Самостоятельно заменить устройство, регулирующее давление топлива, не составит особого труда. Учтите только, что для оптимальной работы двигателя после замены, вам потребуется не только соблюдать последовательность работы и делать все максимально грамотно, но и использовать в качестве замены новое, качественное устройство. Регулятор стоит не дорого, потому подобный ремонт не повлечет серьезные расходы на ваш ВАЗ 2114.

Как работает регулятор давления топлива

В процессе работы инжекторной системы питания, порция топлива подмешивается в проходящий поток воздуха (или непосредственно впрыскивается в цилиндры). Но чтобы форсунки смогли впрыснуть бензин нужно, чтобы он находился под давлением. Нагнетание топлива осуществляется электробензонасосом.

При этом создаваемое внутри топливной системы давление должно находится в строго заданном диапазоне. И поддерживает его в требуемом значении регулятор давления топлива, используемый в конструкции инжекторной системы.

Места установки

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак. В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

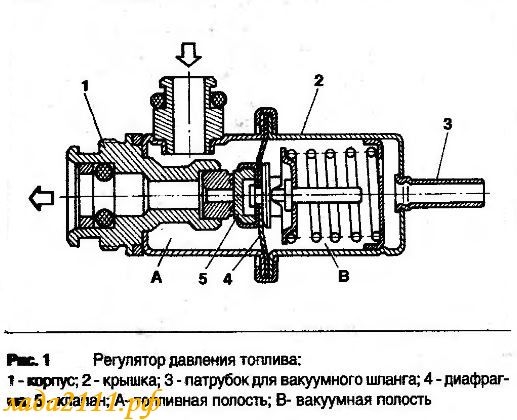

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Видео: Регулятор давления топлива. Плохо едет, плохо заводится.

Признаки неисправности. Основные поломки РТД

Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.

Признаки неисправности

плохо заводиться;
глохнет на холостом ходу;
не развивает требуемой мощности;
дергается при наборе скорости;
обороты коленчатого вала «плавают»;

При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.

В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.

Ещё кое-что полезное для Вас:

Проверка работоспособности. Замена

Видео: Замена РДТ на ваз 2114

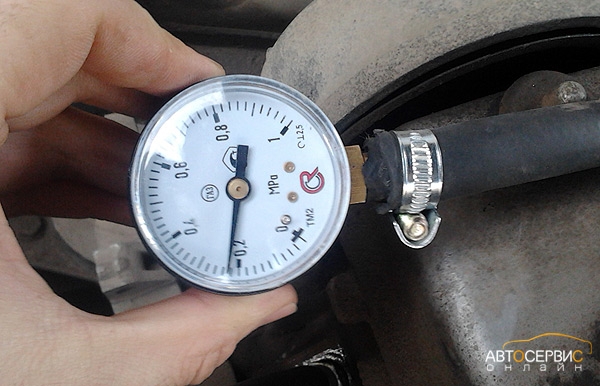

Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.

Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута. А далее:

Так выкручивается золотник из штуцера

Снимаем защитный колпачок со штуцера сброса давления на рампе.
Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
Заводим двигатель и устанавливаем малые обороты (холостой ход).
Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.
Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.

Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.

Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.

Регулятор снимается так:

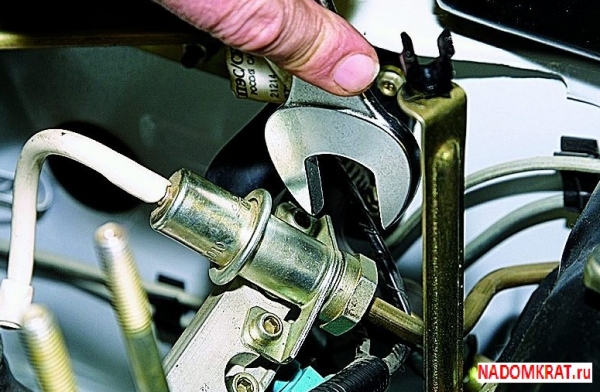

Откручиваем ключом на 24 гайку трубки слива бензина в бак.

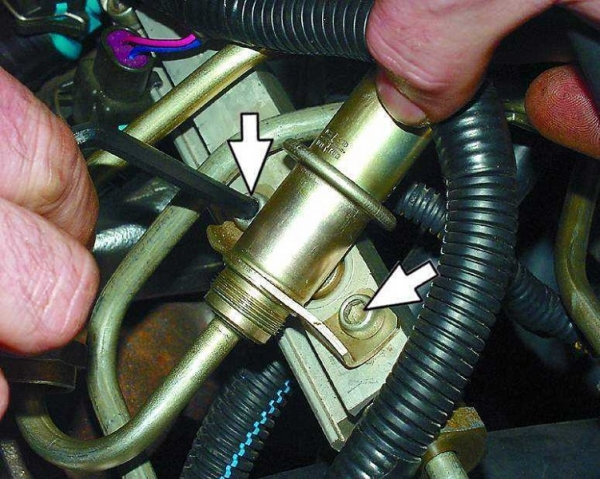

Шестигранником выкручиваем два болта крепления элемента.
Аккуратно его извлекаем.
Устанавливаем на место новый элемент.
Делаем замеры давления.

Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.

Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.

Замена регулятора давления топлива на ВАЗ 2114

Признаки поломки

Неполадки регулятора

К числу признаков неисправности регулятора давления горючего относят:

Увеличивается расход топлива;
При работе на холостых оборотах двигатель вдруг останавливается;
Во время движения наблюдается существенное снижение мощности двигателя;
Запустить мотор удается с определенным усилием.

Проблемы с клапаном

Ослабление гайки

Если выйдет из строя клапан этого устройства, излишки топлива не смогут выливаться обратно в бензобак, из-за чего напор в топливной системе повысится до более высоких значений. Норма составляет 2,5 кг/см2. Как результат, увеличится количество бензина, поступающего в камеру сгорания, из-за чего оно не сможет полностью сгорать.
Если клапан перестанет сдерживать напор, горючее будет свободно перемещаться по всей топливной системе, что повлечет за собой падение напора. Увеличивая обороты, вам попросту не хватит топлива, чтобы разогнаться. Мощность двигателя заметно упадет. Когда автомобиль останавливается, при исправном клапане давление сохраняется. Но поскольку он не выдерживает напор, для того, чтобы вновь завести двигатель, придется долго крутить стартер, дабы добиться необходимого уровня напора.

Проверка давления напора

Режим диагностики	Норма показателя напора
Проверка при включении зажигания	2,5 Атм
Проверка на холостом ходу	3 Атм
Проверка при снятой трубке с регулятора	3,3 Атм
Проверка при пережатой трубке обратного тока	7 Атм

Почему выходит из строя прибор

Топливная трубка

Регулятор перестает нормально работать преимущественно по двум причинам.

Используется низкосортное топливо, в состав которого входит большое количество воды.
Автомобиль длительное время стоит без дела, не эксплуатируется и не заводится даже с целью профилактики.

Поиск неполадок

Чтобы отыскать неполадки, предлагаем вам воспользоваться соответствующими методами.

Закачайте в систему топливо, выключите зажигание и следите за поведением манометра. В нормальной ситуации давление понижается до 0,7 Бар и останавливается на этой отметке. Если же регулятор вышел из строя, манометр будет стремиться к нулю. Проблема может заключаться в самом устройстве, либо в клапане мотора бензонасоса.
Увеличьте обороты двигателя до 3 тысяч и вновь обратите свой взор на показания манометра. Если стрелка устремится вниз, сломался бензонасос. Его требуется заменить.
Если насос долго наращивает давление, проблема заключается в фильтре или сеточке бака, которые забились мусором.

Замена

Процесс замены

Выполнять работу по демонтажу устройства можно только при условии, что двигатель холодный. Если вы только что заехали в гараж, дайте машине некоторое время, дабы остыть.
При рабочем двигателе внутри системы сохраняется высокое давление, потому перед работой его обязательно понижают.
Отключите минусовую клемму от аккумуляторной батареи, дабы избежать ударов током и порчи проводки.
Демонтируйте вакуумный шланг.
Открутите гайки на сливной трубке, постепенно снижайте уровень давления топлива таким образом. Обязательно при этом придерживайте одной рукой штуцер шланга.
Трубка и шайба соединяются между собой обычным резиновым кольцом.
Откручивается винт, который удерживает прижимную планку.
Теперь эту самую планку можно убрать в сторонку на некоторое время.
Немного открутите фиксирующую гайку, которая удерживает сливную трубку и сам регулятор.
Демонтируйте крепежные винты регулятора, удерживающего его на рампе.
Аккуратно снимите гайку, что позволит в итоге снять искомый нами объект.
Выполните установку нового устройства, следуя обратной последовательности демонтажа.

Описание конструкции системы питания

Система питания автомобиля предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, подачи воздуха и топлива в цилиндры двигателя.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра – сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.

Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя. Привод заслонки от педали “газа” тросовый. Заслонка вращается на оси в корпусе (патрубке). Корпус дроссельной заслонки закреплен на фланце ресивера на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с абсорбером и системой вентиляции картера двигателя.

Корпус дроссельной заслонки, с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода, образуют дроссельный узел.

Дроссельный узел: 1 – сектор привода дроссельной заслонки; 2, 4 – штуцеры для соединения с системой охлаждения двигателя; 3 – штуцер отвода картерных газов; 5 – датчик положения дроссельной заслонки; 6 – регулятор холостого хода; 7 – штуцер для соединения с адсорбером; 8 – дроссельная заслонка; 9 – патрубок корпуса дроссельной заслонки

Воздух к впускным клапанам цилиндров двигателя подводится через ресивер и впускной трубопровод.

Топливный бак стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из бака подается электрическим топливным насосом погружного типа.

Насос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушкой заднего сиденья выполнен люк с крышкой. На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином. Насос включается по команде ЭБУ.

Топливный насос: 1 – выступ для крепления сетчатого фильтра; 2 – топливозаборный патрубок для подсоединения сетчатого фильтра; 3 – корпус; 4 – колодка электрического разъема; 5 – выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой

От насоса по гофрированной трубке топливного модуля (см. ниже) бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.

Топливный фильтр – бумажный, установлен в металлическом неразборном корпусе. Очищенное топливо поступает по топливопроводу в топливную рампу.

Топливный фильтр двигателя 11183 (1,6i): 1 – входной патрубок; 2 – корпус; 3 – стрелка направления потока топлива (нарисована краской на корпусе фильтра); 4 – выходной патрубок

Примечание. Топливный фильтр двигателя 2111 (1,5i) имеет соединительные патрубки с резьбой.

Топливная рампа удерживает четыре форсунки и подводит к ним топливо. Соединение рампы с форсунками уплотнено резиновыми кольцами.

Регулятор давления топлива – перепускной клапан, который поддерживает в системе (топливопроводе) рабочее давление, необходимое для правильной работы системы впрыска.

Все автомобили последних лет выпуска оборудованы системой улавливания паров топлива (в соответствии с экологическими требованиями ЕВРО II), где надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из сепаратора, предохранительного клапана, адсорбера, гравитационного клапана, клапана продувки адсорбера, обратного клапана, соединительных трубок и шлангов. Сепаратор и гравитационный клапан закреплены под правым задним крылом автомобиля. В сепараторе пары бензина частично конденсируются и возвращаются обратно в топливный бак. Гравитационный клапан препятствует вытеканию топлива из бака при переворачивании автомобиля. Предохранительный (двухходовой) клапан препятствует образованию избыточного давления паров топлива в баке, а также возникновению там разрежения, вызванного расходом топлива.

Расположение элементов системы улавливания паров топлива в задней части автомобиля: 1 – предохранительный клапан; 2 – сепаратор; 3 – пробка заливной горловины топливного бака; 4 – гравитационный клапан

Примечание. На фото задний бампер.

Из сепаратора несконденсировавшие пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу. Адсорбер – это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала, ЭБУ подает сигнал на открытие клапана продувки адсорбера, и пары бензина всасываются в ресивер впускного модуля.

Адсорбер: 1 – корпус адсорбера; 2 – патрубок для связи внутренней полости адсорбера с атмосферой; 3 – клапан продувки адсорбера; 4 – соединительный патрубок клапана; 5 – соединительный патрубок адсорбера

Особенности системы питания двигателя 2111 (1,5i)

Расположение элементов системы питания двигателя 2111 (1,5i) в моторном отсеке: 1 – ресивер; 2 – шланг подвода разрежения к регулятору давления топлива; 3 – дроссельный узел; 4 – топливная рампа; 5 – регулятор давления топлива; 6 – шланг подвода воздуха к дроссельной заслонке; 7 – адсорбер; 8 – воздушный фильтр; 9, 10 и 11 – шланги системы вентиляции картера; 12 – трос привода дроссельной заслонки; 13 – диагностический штуцер

Топливный насос объединен с датчиком указателя уровня топлива в единый узел – топливный модуль (часто называемый- электробензонасосом). Насос под давлением подает топливо из бака через топливный фильтр в топливную рампу.

Топливный модуль двигателя 2111 (1,5i): 1 – датчик указателя уровня топлива; 2 – соединительная колодка; 3 – входной патрубок; 4 – выходной (нагнетающий) патрубок; 5 – крышка модуля; 6 – направляющая крышки модуля; 7 – электробензонасос в пластмассовом кожухе; 8 – заборная камера

Топливная рампа двигателя 2111 (1,5i) в сборе с форсунками: 1 – диагностический штуцер; 2 – топливная рампа; 3 – трубка подвода топлива к топливной рампе; 4 – регулятор давления топлива; 5 – трубка отвода (слива) топлива в бак; 6, 7, 8 и 9 – форсунки

Регулятор давления топлива установлен на топливной рампе. Избыточное количество топлива возвращается в бак по сливному топливопроводу.

Схема системы питания двигателя 2111 (1,5i): 1 – форсунка; 2 – топливная рампа; 3 – диагностический штуцер; 4 – адсорбер; 5 – обратный клапан; 6 – дроссельный узел; 7 – гравитационный клапан; 8 – предохранительный (двухходовой) клапан; 9 – сепаратор; 10 – заливная труба; 11 – топливный фильтр; 12 – сливной топливопровод; 13 – шланг топливопровода, соединяющий выходной патрубок топливного модуля с топливным фильтром; 14 – топливный модуль; 15 – топливный бак; 16 – топливопровод, соединяющий топливный фильтр с топливной рампой; 17 – регулятор давления топлива

Особенности системы питания двигателя 11183 (1,6i)

Ресивер двигателя 11183 (1,6i) выполнен из пластмассы.

Впускной модуль двигателя 11183 (1,6i): 1 – фланец с уплотнительным кольцом для крепления дроссельного патрубка; 2 – ресивер с уплотнительными кольцами для подсоединения к впускному трубопроводу

Топливный модуль двигателя 11183 (1,6i): 1 – входной патрубок (для подвода топлива к регулятору давления); 2 – выходной (нагнетающий) патрубок; 3 – крышка модуля; 4 – датчик указателя уровня топлива; 5 – заборная камера; 6 – направляющая крышки модуля

Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел – топливный модуль (часто называемый – электробензонасос). Топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к впускному патрубку топливного модуля, и далее – подается в топливную рампу.

Регулятор давления топлива двигателя 11183 (1,6i): 1 – отверстие для сброса избыточного топлива; 2, 4 – уплотнительные кольца; 3 – отверстия для подвода топлива в регулятор; 5 – корпус; 6 – вывод для соединения регулятора с “массой”

Топливная рампа двигателя 11183 (1,6i) в сборе с форсунками: 1 – диагностический штуцер; 2 – топливная рампа; 3 – штуцер для соединения с топливопроводом; 4, 5, 6 и 7 – форсунки

Избыточное количество топлива стравливается через регулятор давления в бак. Регулятор давления топлива установлен в крышке топливного модуля.

Схема системы питания двигателя 11183 (1,6i): 1 – форсунка; 2 – топливная рампа; 3 – диагностический штуцер; 4 – адсорбер; 5 – обратный клапан; 6 – дроссельный узел; 7 – гравитационный клапан; 8 – предохранительный (двухходовой) клапан; 9 – сепаратор; 10 – трубки топливопровода, соединяющие топливный модуль с топливным фильтром; 11 – топливный модуль; 12 – топливный фильтр; 13 – заливная труба; 14 – топливный бак; 15 – топливопровод, соединяющий топливный модуль с топливной рампой; 16 – металлическая трубка топливопровода; 17 – соединительный шланг; 16 – штуцер для соединения топливной рампы с топливопроводом

Что такое регулятор давления топлива? Принцип работы, устройство РДТ и его неисправности

Сегодня речь пойдет о регуляторе давления топлива, который является неотъемлемой частью топливной системы. Для начала предлагаю разобраться для чего нужен РДТ? Регулятор необходим для контроля давления топлива, которое впрыскивается в камеру сгорания, для правильной работы топливных форсунок и создания давления в топливной рампе. Регулятор расположен в топливной рейке, однако если топливная не оснащена системой рециркуляции, то регулятор может быть установлен в топливном баке. РДТ поддерживает разницу давлений, контролирует давление во впускном коллекторе, а также в инжекторе. Излишек топлива по “обратке” поступает назад в бак.

Принцип работы регулятора давления топлива

Устройство представляет собой мембранный предохранительный клапан, на котором с одной стороны давит давление топлива, а с другой – пружина регулятора, а также поток воздуха во впускном коллекторе. Иногда, после того как вы заглушили двигатель, клапан не срабатывает, в результате чего излишки топлива не возвращаются в бак. Вместе с этим возрастает давление в топливной системе, иногда до 3 или даже 5 кг/кв. см (норма – 2 кг/кв. см). В итоге, из-за увеличения давления в топливной системе увеличивается расход топлива, и форсунки просто переливают лишнее топливо, которое выдавливает чрезмерное давление.

В идеале регулятор давления топлива должен контролировать и поддерживать давление в системе после остановки двигателя. Однако постоянные нагрузки приводят к износу клапана, и для того чтобы произвести повторный запуск двигателя приходится подолгу крутить стартером до тех пор, пока не образуется требуемое давление.

Случается и другая ситуация, когда клапан не работает и не создает требуемого давления, в результате нарушается циркуляция топлива, которое подается не под давлением, а идет самотеком, в итоге на повышенных оборотах возникнет острый дефицит топлива, снизится мощность и ухудшится динамика.

Неисправности РДТ и признаки выхода из строя

Клапан не держит давление. Причина может заключаться в ослаблении или износе пружины, из-за чего давление попросту отсутствует. В данном случае из-за дефицита давления возникнет нехватка топлива, снизится мощность, ухудшится динамика.
Затрудненное движение топлива в системе. Эта неисправность приведет к проблемам с запуском.
Закупорка (подклинивание) РДТ. В результате возникнет неравномерное и несвоевременное изменение давления. Во время движения это означает появление проблем с разгоном, чревато потерей динамики, и рывкам во время движения. Также подклинивание клапана может проявляться в виде нестабильной работы на холостых, машина может заглохнуть при полном баке.
Двигатель теряет мощность, снижается приемистость.
Увеличенный расход топлива. Это, как правило, происходит из-за чрезмерного давления в топливной системе.

Как проверить регулятор давления топлива?

Принцип практически тот же, что и при проверке давления в топливной рампе. Необходимо выкрутить пробку штуцера, которая контролирует давление топлива.
Произвести осмотр уплотнительного кольца, в случае его повреждения, кольцо необходимо поменять.
Далее следует выкрутить из штуцера золотник.
Используя манометр, произвести замер давления в РДТ во время работы двигателя.
Сопоставить полученные цифры с теми, которые указал производитель.

В случае подтверждения предположения о неисправности РДТ произведите его замену, стоит деталь недорого, а сама замена не отнимет у вас много времени и сил.

Текст принадлежит: ВАЗ Ремонт своими руками
