Экспертиза датчиков положения дроссельной заслонки. Мильон терзаний

Поэтому лишний раз поинтересоваться их реальным качеством очень даже интересно. Объектом очередной мини-экспертизы стали бесконтактные «дэ-пэ-дэ-зэ» для автомобилей ВАЗ — три бренда по три штуки каждого.

То, что все датчики будут работать, особых сомнений не вызывало. Другое дело — насколько точно и как долго. Чтобы узнать об этом побольше, мы отдали купленные изделия в испытательный центр «Эталон» на ресурсные испытания. Суть их в том, чтобы заставить каждый датчик повернуться туда-сюда миллион раз — с частотой 60 циклов в минуту. Затем, для разнообразия, дополнить этот «мильон терзаний» двухчасовыми испытаниями на теплостойкость при температуре 130°С и только потом порассуждать про линейность характеристик и прочие нюансы.

Внешне датчики особо не различаются. Правда, внимательное изучение упаковки курского изделия сразу смутило — что это еще за рабочий диапазон температур до +45°С? Не маловато ли — полагается 130! Кстати, именно на температурных испытаниях «куряне» споткнутся, но это будет чуть позже.

Что у датчиков внутри? Забегая вперед, скажем, что когда их вскрыли после испытаний, то оказалось, что один и тот же принцип работы (кольцевой магнит на эксцентрике плюс микросхема) каждый из трех заводов воплотил по-своему — на фото это хорошо видно. Какое решение лучше? Логично предположить, что именно то, которое заложено в датчиках-победителях. А победила на сей раз Калуга!

Калужские датчики в полном составе выдержали тяжелые испытания без единого замечания — такое в наших экспертизах бывает весьма редко. Как это часто случается, больше сказать про них нечего: работают и ладно, молодцы. Зато о проигравших можно говорить долго — из шести оставшихся датчиков до финиша в боевой готовности добрался лишь один. Поломки пружинных механизмов, отказ электроники, нелинейные характеристики — в общем, невесело. О причинах неудач пусть рассуждают производители — покупателям же при выборе подобных датчиков рекомендуем воспользоваться нашими выводами.

А владельцам машин, у которых под капотами оказались «не те» изделия, искренне сочувствуем. В очередной раз копеечная мелочевка доказала, что способна испортить настроение. Когда же это кончится, господа инженеры?

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

Для чего нужен ДПДЗ ?
Сам датчик является потенциометром (на один конец подается +5В, а другой идет на “массу”. Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно 4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.

Истории наших читателей

“Гребаный таз. “

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Если все равно не ясно, на что влияет ДПДЗ:
Другими словами при поломке ДПДЗ контроллер будет неправильно определяет положение дроссельной заслонки. Например, на холостом ходу (ХХ) будет считать, что заслонка открыта и обороты ХХ станут выше нормы. А все потому, что при выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха.

Какие симптомы неисправности датчика положения дроссельной заслонки:

Проблемы на холостом ходу, которые уже описаны выше.
При выключении передачи во время движения автомобиля двигатель иногда глохнет.
При наборе скорости проявлялись рывки, особенно при плавном разгоне.
Плавают обороты холостого хода практически на всех режимах работы двигателя.
Может загореться лампа “CHECK ENGINE”, но это не обязательное условие при поломке ДПДЗ.

Как проверить ДПДЗ ?
Чтобы убедиться, что не работает датчик положения дроссельной заслонки достаточно выполнить не сложную проверку датчика:

Включить зажигание и измерить напряжение между “массой” и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
Медленно поворачивать сектор рукой, следить за показаниями стрелки.
На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.

Замена ДПДЗ на ВАЗ 2110
Чтобы определить, где находится и снять датчик положения дроссельной заслонки воспользуйтесь инструкцией. Установка датчика достаточно простая процедура и проблем вызвать не должна.

Настройка ДПДЗ
Датчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

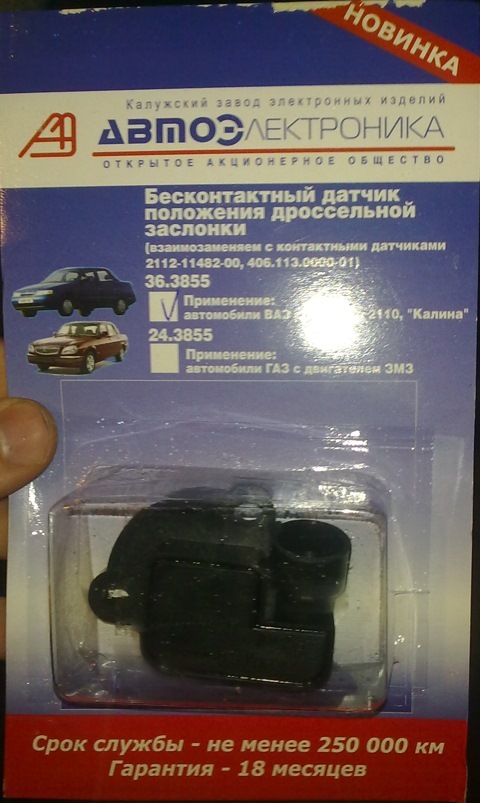

Датчик бесконтактный положения дроссельной заслонки (ДПДЗ 36.3855), все модели ВАЗ инжектор

Уважаемые покупатели, во избежание ошибок при отправке датчика бесконтактного положения дроссельной заслонки (ДПДЗ 36.3855), в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска и количество клапанов , инжектор или карбюратор.

Датчик бесконтактный положения дроссельной заслонки (ДПДЗ 36.3855 ) предназначен для установки на корпусе дроссельной заслонки систем впрыска топлива двигателей ВАЗ, с целью преобразования углового положения дроссельной заслонки в пропорциональное изменение электрического напряжения, и используется бортовым компьютером для управления подачей топлива.

Основное достоинство – отсутствие механического контакта при преобразовании электрического сигнала. Ресурс работы повышается в 3 раза по сравнению с эксплуатируемыми в данное время на автомобилях ВАЗ.

ДПДЗ – это автомобильный потенциометр, один конец которого подключен к «массе», другой – к «плюсу» напряжения питания. На нем также имеется и третий контакт, он отсылает сигналы о положении дроссельной заслонки на электронный блок управления автомобиля. Когда водитель жмет на педаль акселератора, дроссель реагирует на это открытием заслонки. Как следствие, напряжение в датчике растет, а информация об этом передается на контроллер. Аналогично работает взаимосвязь и при отпускании педали газа.

Датчик бесконтактный положения дроссельной заслонки ДПДЗ устанавливается в посадочное место, которое находится в корпусе дроссельного узла. При этом датчик напрямую связан с дроссельной заслонкой и реагирует на ее движение, передавая соответственный сигнал на контроллер. В зависимости от этого, ЭБУ дозирует количество бензина для подходящей в конкретной ситуации смеси.

Конструктивно датчик является составляющей впускной системы двигателя, регулирует количество поступающего воздуха, т.е. за качество топливно-воздушной смеси. Состоит ДПДЗ из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем следит контроллер, а количество топлива регулируется в зависимости от полученных данных.

– Номинальное напряжение питания 5 В;

– Потребляемый ток не более 12 мА;

– Датчик обеспечивает линейную характеристику выходного сигнала от 0,535+_ 0,07 до 4,634+_0,092В, при механическом угле поворота от 18 до 106 градусов соответственно.

– Нелинейность характеристики не более 1,5%.

Симптомы неисправности датчика положения дроссельной заслонки:

Проблемы на холостом ходу, которые уже описаны выше.
При выключении передачи во время движения автомобиля двигатель иногда глохнет.
При наборе скорости проявлялись рывки, особенно при плавном разгоне.
Плавают обороты холостого хода практически на всех режимах работы двигателя.
Может загореться лампа “CHECK ENGINE”, но это не обязательное условие при поломке ДПДЗ.

Другие артикулы товара и его аналогов в каталогах: 2112 – 1148200-01 ; 2112-1148200-82, 36.3855 .

Особенности изделия:
Датчик положения дроссельной заслонки (обозначение по каталогу «СЧЕТМАШ», Курск ТУ4594-034-00225331 ) , предназначен для преобразования углового положения дроссельной заслонки в напряжение постоянного тока и используется в автомобилях с электронной системой управления двигателем.

ВАЗ-21120, ВАЗ-11170, ВАЗ-11180, ВАЗ-11190, ВАЗ-21080, ВАЗ-21090, ВАЗ-21099, ВАЗ-21100, ВАЗ-21110, ВАЗ-21130, ВАЗ-21140, ВАЗ-21150, ВАЗ-21200, ВАЗ-21210, ВАЗ-21230, ВАЗ-21310, ВАЗ-21700, ВАЗ-21720, ЗАЗ-1102, ЗАЗ-1103, ЗАЗ-1105, Daewoo Lanos, Daewoo Sens.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку д атчика положения дроссельной заслонки на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива ?

Как самостоятельно заменить д атчик положения дроссельной заслонки 2112- 1148200-81 (36.3855) на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Communities › Лада 2110, 2111, 2112, 112, Богдан › Blog › ДПДЗ ваз 2110

Сталкнулся с такой бедой, мой дпдз дал о себе знать, и теперь не обходимо его менять, но их так много на рынках продают а вот какой именно фирмы брать даже и не знаю, может кто чё знает, прошу отписаться!

Recommendations

Comments 66

Поставил себе Арзамас. На холодную, спустя секунд 15-20 после запуска обороты начинают падать практически до минимума, пр легком нажатии на педаль газа, стрелка встает на место и уже больше не дает просадку. Почитав коменты, начал склоняться к его замене.

хотелось бы верить что он хороший арзамас

Хз Арзамас норм

а ты уверен все пишут мол гавно

по мне вполне нормальный

какой имено нормальный то

Ты за диалогом не следишь что ли?

Сегодня столкнулся с такой бедой, когда я завожу машину на холодную, у меня обороты на холостых взлетают до 1850 и не падают, думал дело в РХХ, было принято решение поменять новый Регулятор холостого хода, поменял беда осталось, с прогревом обороты падают до 950, но это много я считаю было принято решение, заменить ДПДЗ, но тут вопрос какой лучше поставить я не знаю полазил по форума и почитал отвызы, все поразному грешат на фирму Арзамас, но я вот хочу понять почему Арзамас такой плохой, просто у нас в магазине кроме него не чего больше нету, Внизу фото датчика, кто что знает и сталкивался с такой бедой прощу отписаться.

Ты за диалогом не следишь что ли?

бампер в цвете на ваз 2110 3600 р это дорого поди

Это дёшево, у нас полностью покрасить бампер 5 стоит

да ладно дёщево а боюсь туфту продадут нижний новгород а ссылаються что у них самое то автоваз красит я боюсь на аферистов нарваться

Это дёшево, у нас полностью покрасить бампер 5 стоит

цена пляшет 3100-3600 р вот вопрос

Это дёшево, у нас полностью покрасить бампер 5 стоит

а на автовазе ваз 2110 давно не выпускают значит подделка, купишь такой а он не грунтованный и краска осыпиться

С людьми со своего города посоветуйся, где брали и как качество

у нас в рязани кузовок шарага торгует посёлок строитель в рязани

С людьми со своего города посоветуйся, где брали и как качество

качество не в курсе заливают что краска не слезит а у меня уже с переднего слетела и прикол в том что они красят на голый бампер не грунтуя а пиздят что грунтованый

Ты за диалогом не следишь что ли?

нужен бамперок мне новый а то краска отслоилась видно что бампер драный на задке

тогда проще самому на совесть покрасить

это какже самому то я не спец по покраске одни разводу остаються пробовал

ДПДЗ вообще странный предмет, вроди бы есть, но его как бы нет.
Вообще менял на двине ДПДЗ с каждой заменой масла и все норм было, просто 50% брака на рынке.

на арзамасе года 2 езжу ну или 30 т.км.все нормально.

Стоит безконтактный втн вроде украинский 30000км пока без проблем

а вот арзамас обычный что гавно все мне про калугу пишут типа он верняк но он дорогой 600 р стоит а арзамас 220 р

За арзамас не знаю. Однозначно надо безконтактный. Я втн брал за 500р. 2 года назад

а где брал подскажи

На станках в балатоне

а где брал подскажи

У втн есть оф сайт посмотри там

Не арзамас однозначно. Омега или автоэлектроника.

а омега он боычный а вот калуга бесконтакт

Ты до сих пор датчик не поменял что-ли?

неа не в курсе какой ставить мне арзамас фуфло иль нет

Купи тот и тот и отпишись сам, “вот пасаны, купил, поставил, проблема не ушла” и новую тему для общения создавай! Ну или дай бог повезет тебе и ты наткнешься на нормальный датчик потому что 5 из 10 будут на неделю, 4 из 10 на месяц ну и 1 из 10 возможно на пару лет, что арзамас что калуга

а что и калуга гавно чтоль

Смотри, у каждого тазовода была такая печаль, и явно одним датчиком дело не обошлось, делай диагностику, уж больно похоже что бенз у тебя скачет (показатель качества вроде на табло будет) мне исправили и я забыл когда у меня обороты при запуске под 2000 поднимались бы

неа не в курсе какой ставить мне арзамас фуфло иль нет

продай машину и не будет проблем. что бы не засорять ленту такими вопросами, можно воспользоваться поиском!

калугу куплю хотя все за арзамас

Аразмас голимая паленка. Пол недели и авто дергается как припадочное. Бесконтактные рулят. Год ездил, поменял на арзамас, потом опять, опять, вернулся к старому бесконтактному. Помирает, но гораздо лучше чем эти одноразовые по 150руб. У меня авто газовало само по себе на хх)

Основные признаки неисправности ДПДЗ ВАЗ-2110: как их проверить

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

Бензиновых инжекторного типа.
Типа моновпрыск.
Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

курсовой устойчивости;
антиблокировки;
антипробуксовки;
противозаносной;
круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

пленочным;
магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

Плохой запуск двигателя.
Заметное увеличение расхода топлива.
Движения автомобиля прерывистые.
Заметны холостые обороты двигателя в запущенном состоянии.
Загорается сигнал на приборной панели Check e
Машина плохо разгоняется из-за задержек в ускорении.
Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
- поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
Резко сбросьте педаль газа:
- неисправность присутствует, если движок после этого действия остановится.
Наберите скорость:
- неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

при плавном движении стрелки мультиметра или вольтметра датчик исправен;
при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.
