Всем привет! Хочу сделать не большой отчет об установке сабвуфера в свою матрёшку)))

Давно у меня всё лежало и ждало установки, но вот руки дошли!
О компонентах описывал у себя в бортовом журнале:
первая часть описания компонентов
вторая часть описания компонентов

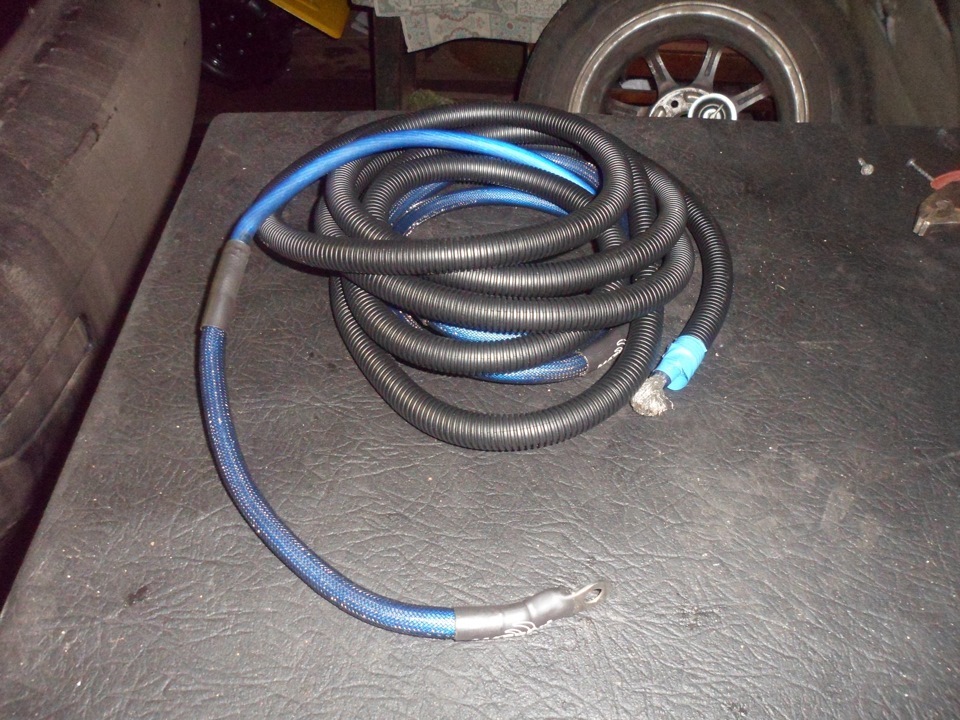

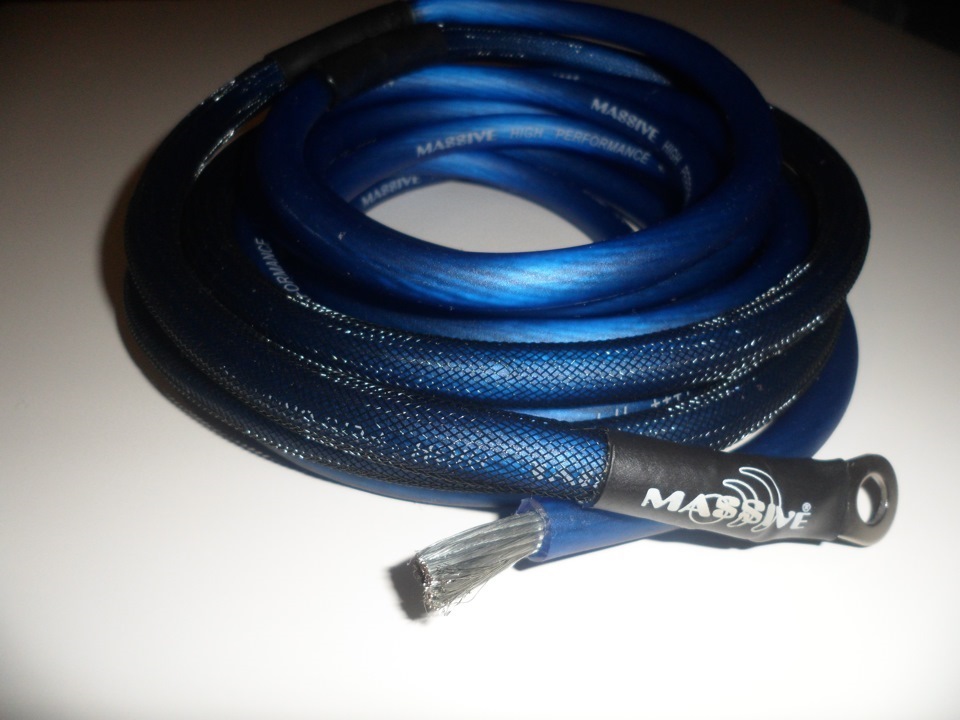

Началом всего этого была частичная разборка салона, для того чтобы проложить силовые провода, межблоки и провод remout. Самым трудным оказалось просунуть силовой кабель

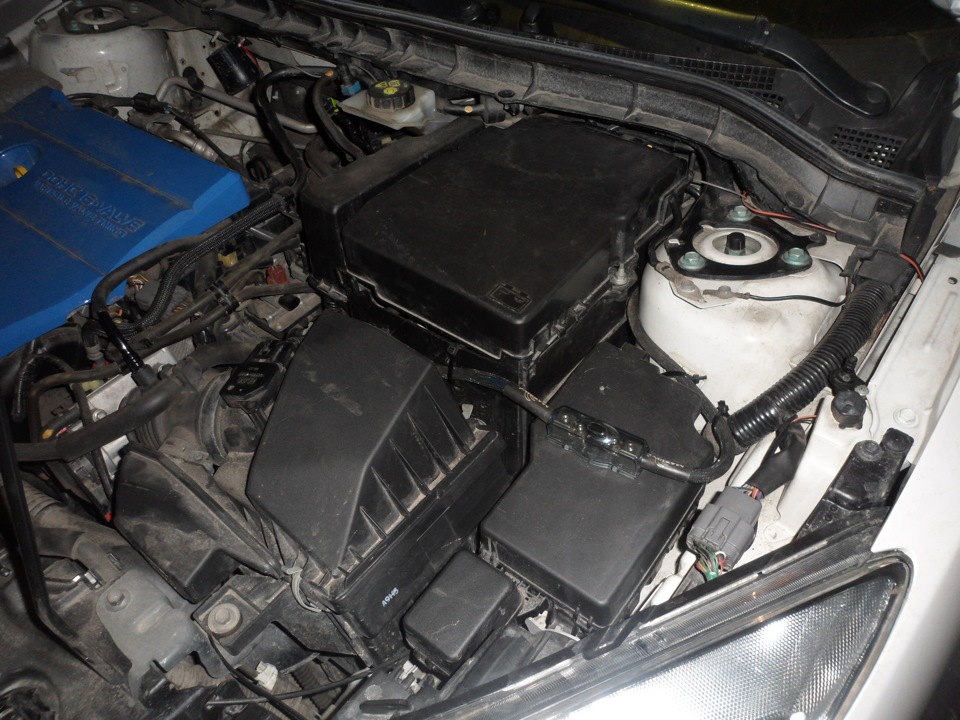

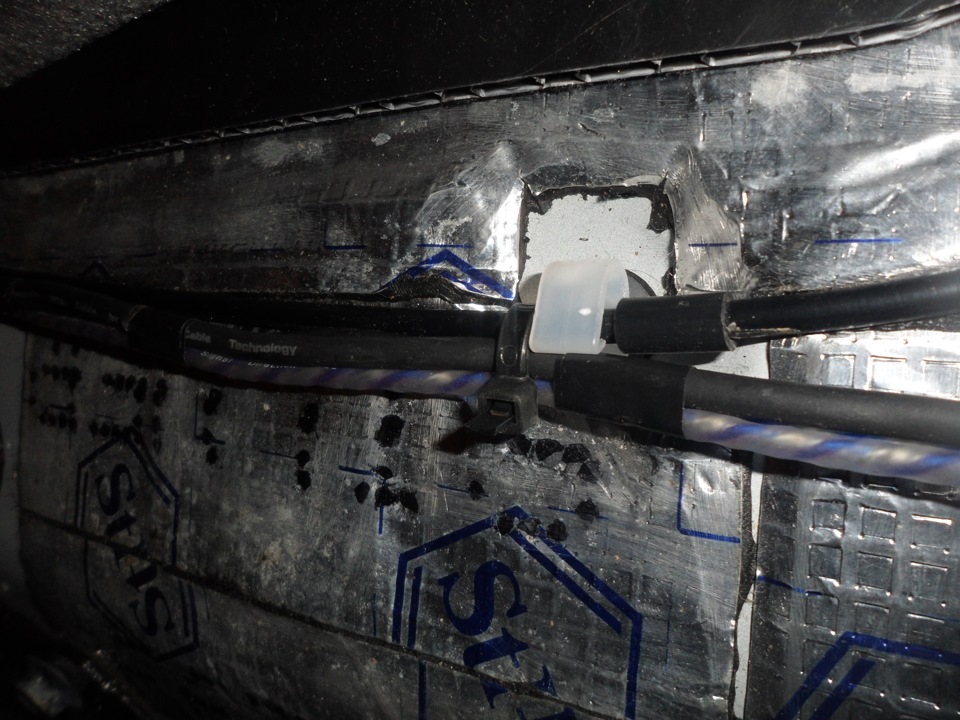

из салона до акб. Сверлить не чего не хотелось…а отверстий как оказалось не так много как на русских машинках…так как машина с автоматом нашел пластмассовую заглужку сцепления, там и было сделано отверстие для кабеля. Дальше установил предохранитель под капот

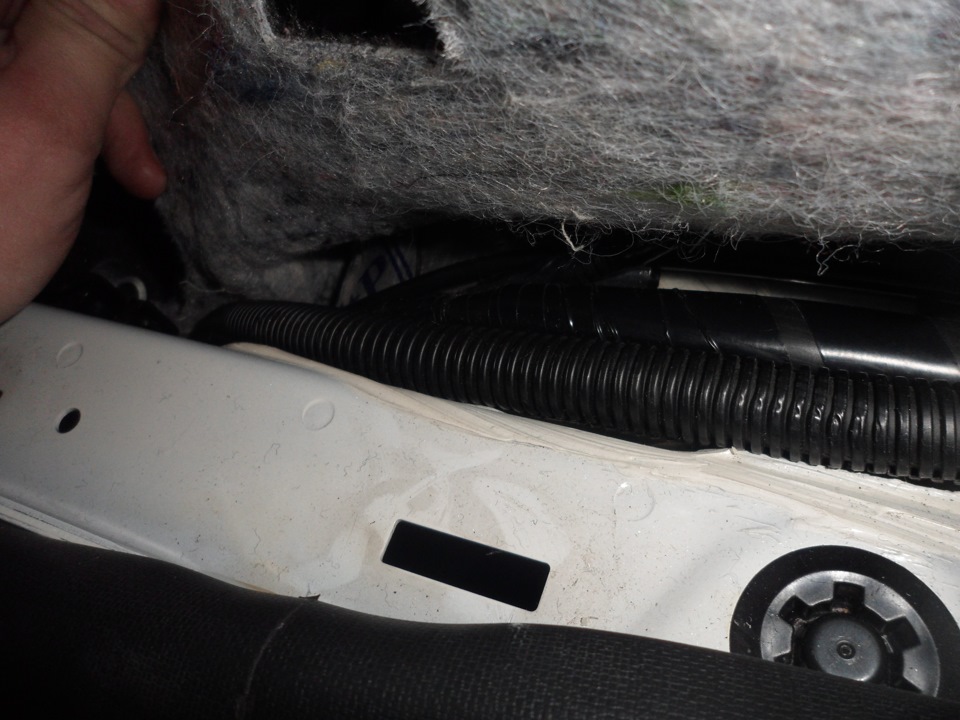

Дальше по левому борту пустил 2 комплекта межблочных провод:
— Massiv signal RCA Cable
— Gladen audio RCA Cabel
Почему 2? А на будущее))) Так как лежит еще один усилитель Gladen Audio System M-LINE 60.2. Потом пущу его на динамики. Вместе с ними был пущен провод Remout, который подаёт питание усилителю от магнитолы.

Смотрите также

Комментарии 54

Привет, подскажите пожалуйста, Вы просто саморезами к стенке-сидухе прикрутили, или же какую-то проставочную деревяшку использовали ?

Хочу сделать как у тебя. а как саб отключаешь, кнопкой?

Я Саб не отключаю))

он что отключается с отключением магнитолы?

понятно. не скажешь у меня на активном сабе есть разъемы как для тюльпанов так и разъемы для подключения напрямую к колонкам.нужен ли мне этот адаптер?

В активном есть усилитель, который передаёт звук от магнитолы динамику, сигнал от магнитолы передаётся через тюльпаны поидее, просто если подключить его к динамикам мне кажется не чего не произойдёт, хотя может я ошибаюсь

спасибо за отзыв!

я заказал новую распайку штатной головы говорят что брендовые потом курят распайка по Халину Михаилу через 2 дня посылка придет буду подключать сфоткай куда силовой кабель просовывал у меня тоже автомат и отпрвь в личку пожалуйста

Самый хороший вариант это 1-дин голова(процессорная)и вместо штатного гу планшет, качество звука и функционал и 3-джи и блютуф, юсби!видел человеку делали в шкоду!очень достойно и бюджет не более 400-500$, хотя проц 2-дин голова около 800-900$ и функционал не тот!

лучше бы отдал около 1000р и вывел линейные RCA из головного устройства звук куда лучше

Даже не слышал о таком если честно! ))) расскажи поподробнее) что в магазине посоветовали то и поставил)))а звук и так вроде хороший получился))

просто я не раз сравнивал звучание через фильтр который ты купил тот что вешается на динамики и от него потом на усел и саб.

с выпаянными RCA разница земля и небо бас более точный намного интереснее будет. Нужно просто отдать штатную магнитоллу практичестки в любой сервис где занимаются ремонтом автомагнитол и прочей аудиотехники . и там за самму не больше 1000-1500р тебе из штатной магнитоллы выведут два провода RCA именно под саб через них будет качество куда интереснее

Выпайка межблоков под саб из штатного ГУ так называется услуга )

Ааа вот оно что, буду иметь ввиду, может подумаю на счет этого…а вообще задумываюсь о замену гу

если без заморочек то какой нить JVC он с флешек все читает ну или пионера. алпайны 2 дин дорогие

А на штатные двухдиновые обратить внимание? Или лучше что то из брендового через рамку?

штатные 2 дин все китайские андройды качество звука не акти так начинка у них очень богатая и навигаторы и интернеты и прочее и в такойм устройстве звук хороший не может быть . если не принципиально это то можно и штатный андройд

Mazda 3. Изготовление стелса для сабвуфера.

Mazda 3.
В этом автомобиле владелец захотел добавить баса к своей штатной музыкальной системе! Легко!
В этом нам поможет усилитель Kicx KAP-27 и сабвуфер Alpine SWR-12D2.

Сабвуфер у нас будет установлен в специально изготовленный под него короб стелс, установим мы его в левое крыло автомобиля!
Поэтому первым делаом приступаем к заливке внутренней стенки нашего стелса!

Чтобы не было лишнего дребезга металла кузова, делаем лёгкую шумоизоляцию багажного отделения и крышки багажника.

После того, как внутренняя стенка стелса застыла и приняла правильную форму, мы заливаем внешнюю сторону, на которой и будет закреплен сабвуфер.

Аккуратно прокладываем проводку, защищаем гофрой и надёжно всё фиксируем.

Предохранитель на усилитель надёжно и аккуратно фиксируем под капотом, рядом с аккумулятором!

Усилитель зафиксирован на спинке заднего дивана, проводка аккуратно подведена и зафиксирована.

Для гриля сабвуфера мы сделали нашу фирменную подсветку!
Ну да ладно, хватит слов, смотрите всё сами!

Live трансляция жизни Ателье в Instagram: fat_tony_studio

LIFE`S TOO SHORT TO DRIVE BORING CARS.

Принимаем к оплате:

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Гайд по распиновке магнитолы на Мазда

Абсолютное большинство водителей со стажем хорошо понимает, что из себя представляет распиновка штатных магнитол Мазда, и для чего она необходима. В двух словах, речь идет об уникальном интерфейсе подключения медиасистемы к бортовой системе автомобилей. Когда упоминается об особенностях разъема, то это связано со штатными медиасредствами, адаптированными под определенный автомобиль. В противном случае подключение осуществляется через универсальный разъем ISO. Предлагаем вам маленькую инструкцию – гайд, как подключить внешние устройства для расширения функциональности.

Магнитола Мазда

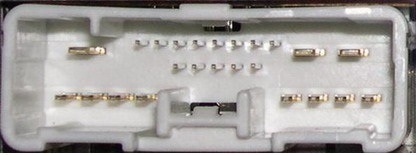

Распиновка магнитолы Мазда 3 и 6 выглядит, как показано на схеме:

AUX
Если вы хотите установить AUX на вашу Мазда 6 GH, специалисты рекомендуют сделать изменения интерфейса следующего характера.
Усилитель
Если вы хотите подключить усилитель, то нужно будет сделать врезку, как показано на схеме.
Сабвуфер
Сабвуфер подключаем аналогичным образом.

Распиновка магнитолы Мазда 3

Для чего необходимы эти изменения

Многие наши читатели отметят, что штатная магнитола обычно имеет на борту встроенный усилитель. Производитель говорит о выходе 20-30 ватт. Если в вашей модели указан 4х50 SurroundStereo и на выходе сабвуфер, это не больше, чем реклама, хорошего звука получить такими средствами просто нельзя. Конфигурация магнитол на Мазда 6 GH позволяет получить не очень качественный, но довольно громкий звук, но его нельзя сравнить с тем, что предлагаем вам получить, использовав приведенную обобщенную схему. Соответственно, неплохой звук уже у Мазда 5 и Демио, но современные средства и внешние устройства позволяют улучшить.

Как видно, распиновка магнитолы Мазда 6 аналогичная. Также поддается доработке с хорошим результатом на выходе. Если вы еще проведете дополнительный тюнинг салона по установке интерьерных датчиков, качественной музыки, можно рассчитывать на премиальную функциональность. Обратите внимание также на описание проводов, которое понадобится в установке. Предлагаем вариант описания для модели Демио.

Провода для подключения

Самостоятельное определение контактов

Определить контакты можно самостоятельно, но для этого придется демонтировать корпус, чтобы получить доступ к дорожкам микросхемы. Так, например, распиновка магнитолы Мазда 5 вручную позволяет добиться более широких возможностей.

распиновка магнитолы Мазда 5

С помощью внешних устройств многие водители доводят качество звучания медиасистемы последней Мазда 6 до эксклюзивного. Одновременно можно подключить камеру заднего вида, как это делают на Демио в автосалонах, добиться функций парктроника. Новые модели, совместимые с моделями Мазда 3, 5 и 6, имеют навигационную функциональность.

Отметим, что продукция Мазда 3 2008 совместима уже с современными магнитолами. Вы можете провести установку бесплатно.
