Как подключить сигнализацию к центральному замку

Центральный замок (Ц.З.)

Центральный замок – электромеханическая система централизованной блокировки замков дверей автомобиля, которая позволяет одновременно закрыть или открыть все двери автомобиля, поворотом ключа в замке одной двери или пультом (брелком) дистанционного управления, который вмонтирован в ключ или в отдельный брелок управления. Вместе с дверьми система закрывает и открывает багажник и люк топливного бака, если он оснащен приводом (актуатором). При наличии в автомобиле электрических стеклоподъемников, центральный замок может иметь систему “комфорт” которая автоматически закрывает все стекла и люк автомобиля.

Центральный замок, это сложная система состоящая из многих компонентов и чтобы подключить сигнализацию к нему нужно иметь представление о том. как он работает и из чего состоит.

Здесь мы рассмотрим как устроен центральный замок, какие бывают типы центральных замков и как в зависимости от типа подключать к нему сигнализацию. Схемы центральных замков и пояснения, позволят нам разобраться и пролить свет на тему подключения сигнализации к центральному замку автомобиля.

Устройство центрального замка

Центральный замок состоит из:

Блок управления центральным замком

Блок управления центральным замком это электронный мозговой центр всей системы. По своей сложности блоки могут быть разными, от очень простых, до микропроцессорных и очень сложных. Как правило вся электронная часть помещена в один корпус с разъемами, но с появлением CAN шины в современных автомобилях управляющая часть может быть разделена на отдельные блоки разбросанные в разных частях автомобиля.

Блок управления контролирует состояние концевых датчиков дверей( концевиков), контактных групп замков дверей , положение кнопок управления замком и других датчиков. Все датчики связаны с блоком проводами по которым они сообщают блоку свое состояние и изменения, а он реагирует на изменения поступающих сигналов управляя по проводам электроприводами (актуаторами) которые блокируют или разблокируют двери, багажник и люк бензобака автомобиля.

В отдельных случаях Центральный блок еще может управлять “поворотниками” автомобиля, мигая ими при закрывании и открывании дверей. Если эта опция присутствует, то можно подключить к этим проводам сигнализацию для управления поворотными огнями автомобиля.

Блок управления также может иметь встроенный приемник для дистанционного управления Ц.З.. Этот приемник может находиться как внутри, так и отдельно от блока управления и соединен с блоком проводами, которые можно использовать для подключения управления сигнализацией центральным замком.

Хочу заметить: Что если найти блок в автомобиле и он может многое, то 80% процентов проводов сигнализации мы подключаем к нему и остается только сирена и блокировка двигателя! ну еще датчики сигнализации.

Входные датчики и кнопки

входными датчиками в системе являются:

концевые выключатели дверей, они определяют закрыта ли открыта дверь по отношению к кузову автомобиля. Свет в салоне на прямую зависит от состояния этих концевиков и конечно подключаем их к сигнализации для охраны дверей.
микропереключатели в конструкции замка, они определяют куда повернут ключ в замке двери и в зависимости от этого сообщает блоку заблокировать или разблокировать двери. ( Можно использовать для подключения сигнализации )
микропереключатель в электроприводе замка – он определяет текущее положение (блокировано или разблокировано), также используется для управления ц.з.
В качестве кнопки используется трех контактная (с общим и двумя нормально разомкнутыми контактами) двухсторонняя кнопка, еще бывают двух контактные или пяти контактные кнопки управления центральным замком. Таких кнопок в автомобиле может быть одна на водительской двери или на панели, или две на левой и правой передних дверях. Нажимая кнопку в одну или другую сторону, мы даем блоку управления понять, заблокировать или разблокировать двери. Провода этих кнопок тоже можно использовать для подключения сигнализации. Надо заметить, что кнопок может и не быть.

Исполнительные устройства (актуаторы)

Актуаторы центральных замков в основном применяются элекромеханические( в дальнейшем Электропривод) , но в случае пневматической системы, актуаторы работают по давлению воздуха (в дальнейшем пневматический привод).

Электропривод

Электроприводы дверных замков выпускаются в нескольких конструктивных вариантах и отличающихся между собой значением тягового усилия (от 2, 5 до 6 кг).

Все Электроприводы имеют пластмассовый корпус с встроенным туда электродвигателем постоянного тока и пластмассовый (или металлический) редуктор, который преобразует вращательное движение в поступательное. Изменение направления поступательного движения выходного штока двигателя производится при смене полярности питающего напряжения в результате чего двигатель вращается то в одну, то в другую стороны, чем и достигается отпирание или запирание замка двери. Наиболее распространенными являются электроприводы Т-образного (“пистолетного”) и квадратного типов.

Существуют электроприводы с двумя электродвигателями, один закрывает/открывает замок, а другой блокирует возможность механически открыть замок дергая за ручку внутри автомобиля или поднимая тягу замка.Такие электроприводы управляются тремя проводами (Классический пример автомобили BMW). В современных конструкциях автомобилей электроприводы вмонтированы в общий корпус дверного замка вместе с механической частью.

Электроприводы замков управляются импульсным напряжением длительностью 0.8 -1,5 с. Этого времени достаточно чтобы замки открылись или закрылись. Нельзя подавать на электродвигатели питание превышающее это время, иначе это приведет к выходу их из строя, другими словами они сгорят.

Электродвигатели различаются наличием или отсутствием в них контактного микропереключателя, связанного механически с выдвижным штоком. Три провода этого микропереключателя выводятся наружу и вместе с двумя питающими проводами самого двигателя и образуют, так называемый, пяти проводной Электропривод, устанавливаемый, обычно, в передних дверях. Встроенный в них микропереключатель вместе с блоком управления обеспечивает срабатывание двухпроводных электроприводов задних дверей при ручном отпирании/запирании замка передней двери с помощью металлического автомобильного ключа двери или кнопки управления замками.

Примеры Электрических приводов для закрывания/открывания дверей автомобилей.

Как сигнализацию подключить к центральному замку: пошаговая инструкция, устройство и рекомендации

Иногда простой процесс замены лампы на приборной панели может вызвать проблемы у водителя, который плохо знаком с электротехникой, тем более автомобильной. Эта система в автомобиле отличается огромным количеством приборов и устройств. Когда дело доходит до стыковки двух систем, то даже опытные автоэлектрики могут вспомнить все ругательства и заиметь еще седых волос. Особенно это касается вопросов, когда нужно интегрировать сигнализацию в штатную электрическую систему. Давайте посмотрим, как сигнализацию подключить к центральному замку быстро и без стрессов.

Устройство ЦЗ

Центральный замок – это достаточно сложная система, в которую входят электрические, а также механические компоненты. Данная система дает возможность проводить различные манипуляции со всеми замками автомобиля одновременно. Для этого водителю достаточно просто повернуть ключ или нажать на небольшую кнопку на пульте ДУ. Система способна управлять не только дверными замками, но и замком люка бензобака, а также крышкой багажника. Конструкция системы может быть достаточно сложной, а процесс подключения охранной системы к центральному замку без каких-либо знаний о его устройстве невозможно.

Центральный замок представляет собой несколько связанных элементов. Это блок управления, датчики на дверях, кнопки, а также активаторы.

Блок управления

Это не что иное, как мозг центрального замка. Несколько лет назад этот блок помещали в единый корпус с разъемом, и ни у кого не возникало проблем с такой задачей, как подключить сигнализацию к штатному центральному замку.

В более свежих моделях авто данный блок может быть разветвлен на отдельные элементы. Эти детали могут находиться в разных местах салона и подкапотного пространства. Функция этого блока – отслеживать состояние концевиков, а также кнопок и контактов. В некоторых моделях блок дополнительно оснащен приемником радиосигналов брелока. Самое сложное в процессе подключения сигнализации – отыскать данный блок.

Датчики и кнопки

Данные устройства могут включать в себя концевые выключатели для дверей. Некоторые сигнализации имеют контакты для подключения к ним. Также сюда входит кнопка для открывания и закрывания дверей.

Исполнительные устройства

Эти элементы непосредственно воздействуют на механизм замка. Они бывают двух видов – электрические или же пневматические. На автомобилях ВАЗ актуаторы электрические.

Пневматика – это сейчас редкость. Электрический актуатор являет собой небольшой электрический двигатель с редуктором, который преобразует вращательные движения мотора в возвратно-поступательные – двигается шток актуатора. Существует два типа систем – с одним моторчиком и с двумя. Последний более популярен. В таком активаторе один моторчик служит для закрывания, второй для открывания. Электрический привод запитывается импульсным источником тока – сигнал идет от блока управления, и он кратковременный. Если подать на актуаторы ток по времени более одной секунды, устройство попросту сгорит.

Типы центральных замков

Неважно, какая сигнализация – Шериф, Лопард или Старлайн. Перед тем как сигнализацию подключить к центральному замку, нужно найти блок управления ЦЗ. И здесь перед владельцем встает очень интересная задача. Ведь разные типы центральных замков отличаются различными схемами для подключения. Дело в том, что в определенных моделях и марках авто могут применяться свои центральные замки.

Например, при подключении сигнализации Томагавк к автомобилю «Гольф 4», алгоритм будет один – с положительным импульсом. Если же нужно подключить сигнализацию к центральному замку на «Гранте», то здесь все будет совершенно по-другому – с отрицательным. Рассмотрим каждый метод подключения подробно.

ЦЗ с положительным импульсом

В данном случае актуаторы управляются от положительного импульса. Такие центральные замки чаще всего можно встретить на моделях от «Фольксваген» и «Дженерал Моторс». Схема подключения будет следующей. Берут обыкновенный пробник с лампой и ищут провод, при подаче на который +12 В дверь откроется. Затем, когда удалось найти нужный провод, узнают, какие выводы имеет сигнализация. Это могут быть слаботочные выводы или же силовые. В случае с первыми сигнализацию подключают к проводам через диоды для соответствующего напряжения. В случае с силовыми нормально разомкнутый контакт подключают к плюсу. При этом замкнутые не подключают. Общие – к тем контактам, которые обнаружены в ходе поиска.

ЦЗ с отрицательным импульсом

Эта схема применяются на «Опеле», «Гранте, «Приоре» и всех остальных ВАЗах, где центральный замок штатный. Что касается инструкции по подключению, то она аналогична вышеописанной, но все наоборот. Находят отрицательный управляющий провод и затем подают на него -12 В. При слаботочных выводах к проводам подсоединяются через диоды. К силовым выводам на нормально разомкнутый контакт подключат минусовой провод. К общим выводам идут все найденные провода.

Как подключиться к ЦЗ ВАЗ?

Такая проблема, как подключить сигнализацию к центральному замку, перед владельцами автомобилей от АвтоВАЗ встала после 2000 года. Ранее в комплектациях такая опция отсутствовала. ВАЗовский замок имеет свои особенности, которые нужно обязательно учитывать.

Прежде чем заняться подключением, необходимо понимать эти особенности. В качестве исполнительных устройств в каждой двери установлены актуаторы на основе электрических моторов. Управление центральным замком предусмотрено в любой сигнализации.

Все без исключения штатные системы ЦЗ, которые устанавливаются на заводе, как уже было замечено выше, управляются от отрицательного импульса. Как сигнализацию подключить к центральному замку, мы вкратце рассмотрели. Но по этому поводу ничего добавить нельзя. Чтобы подключить сигнализацию к блоку управления центральным замком, следует отыскать отрицательный управляющий провод и подать на него -12 В от блока сигнализации.

Если на автомобиле установлен импортный замок от какой-нибудь иномарки, то в них чаще всего ЦЗ с положительным управлением. Как подключить сигнализацию к центральному замку на «Приоре», если ЦЗ с «Опеля»? Нужен положительный управляющий провод, который следует подключить к соответствующему контакту на блоке сигнализации.

Подключение на практике

Давайте посмотрим, как сигнализацию подключить к центральному замку на практике. Для монтажа ее понадобится набор отверток, комплект гаечных ключей, паяльник и принадлежности для пайки. Также потребуется разноцветный одножильный провод, мультиметр, изоляция и крепеж.

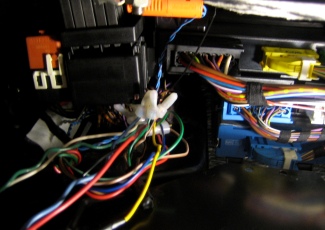

Первым делом следует найти блок, управляющий работой центрального замка. На авто марки “ВАЗ” придется долго повозиться с поиском. Блок ЦЗ находится около печки в районе пассажирского переднего сидения за пластиковой заглушкой. Нужно сказать, что расположение его крайне неудобное. Чтобы работать было максимально удобно, нужно разобрать салон автомобиля.

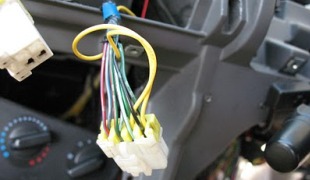

При подключении лучше подбирать провод тех же цветов, что и провода от блока управления ЦЗ. От того, какая модель сигнализации, зависит, нужны ли дополнительные реле. В некоторых случаях предохранители и силовые ключи могут не справляться с нагрузкой.

Наиболее простой способ, позволяющий подключить сигнализацию к центральному замку ВАЗ-2114 и других аналогичных моделей, – это пайка в разрыв управляющих проводов. В большинстве моделей следует искать провод белого и коричневого цвета. Понадобится четырехжильный кабель, который прокладывают от реле в блоке сигнализации к разъему управления дверными актуаторами.

Чтобы избежать проблем при эксплуатации центрального замка в авто, нужно проводить работы с отключенным аккумулятором. Любую проводку следует соединять лишь при помощи пайки или с использованием клемм (изоляция обязательна). Кабель или провод берется с запасом. Затем шнуры укладываются жгутами и закрепляются на кузовных элементах. Соблюдение цвета кабеля поможет в случае, когда нужно быстро найти нужный шнур.

Заключение

Вот как правильно подключить сигнализацию к центральному замку. Как видите, данные работы вполне можно осуществить своими руками. Однако после выполнения монтажа не стоит спешить собирать салон автомобиля. Нужно тщательно проверить систему во всех режимах работы. Иногда в процессе монтажа могут выявиться небольшие проблемы – что-то не так работает, либо один из замков не открывается с кнопки. Если салон уже собран, приходится делать повторную разборку. Но если подключение выполнялось по схеме, то все будет работать с первого раза.

Как подключить сигнализацию к центральному замку?

В статье мы постараемся доходчивым языком объяснить процесс установки центрального замка. Всё, что описано в материале пользователь может проделать самостоятельно.

С какими трудностями придётся столкнуться во время установки?

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Прежде чем начать, мы хотели бы порекомендовать вам вольтметр для использования во время рабочего процесса (в особенности это относится к машинам нынешнего производства), потому что если вы будете пользоваться ламповым пробником, то возникает вероятность в значительной мере нанести повреждения электронным приборам в автомобиле.

По идее, процесс подключения автосигнализации к замку центрального типа относится к одним из самых сложных и долгих задач, относящихся к процедуре установки устройства охраны. Чтобы подключение к ЦЗ осуществилось благополучным образом, необходимо владеть информацией о том, какая конкретно разновидность ЦЗ интегрирована в машину. Есть всего несколько типов центральных замков.

Первый тип центрального замка

Первый тип замка центрального типа – это ЦЗ, который находится под управлением отрицательного импульса. Другими словами, имеется две разновидности проводов, которые работают определённым образом: когда на каждый из проводов подаётся минус, то дверные замки блокируются либо с них снимается блокировка. Опускаем на саму массу пробники, потом работаем с проводами, которые выходят из автомобильной дверцы (пробник нужно использовать не диодного типа, а тот, который имеет лампочку, потому как может возникнуть ситуация, когда минуса будет уже недостаточно для контроля системы замка центрального типа). Когда проходит попадание на необходимый в конкретной ситуации проводок, дверные замки начинают либо сниматься с блокировки, либо ставиться на неё. Для этой цели как раз и используются провода. Очень важно, чтобы вы не забыли осуществить проверку работоспособности обеих проводков, когда водительская дверь окажется закрытой.

Если же вам не удаётся отыскать проводки, которые проводятся от двери, однако вы максимально уверены в том, что ваш автомобиль оборудован именно замком центрального типа, которые контролируется через минус, то это будет означать, что есть необходимость в поиске провода где-нибудь в другой области машины.

Что же делать?

Вспомните сначала, в каком месте автомобиля располагается блок замка центрального типа? Открытие и закрытие дверей осуществляется при использовании пульта дистанционного управления либо при нажатии на кнопку управления ЦЗ, попытайтесь также прислушаться, откуда раздаются звуки реле (должно быть слышно негромкое щёлканье). Если что-то вдруг произойдёт с вашим транспортным средством, на ваш мобильник сразу поступят звонки и текстовые сообщения. Обязательно воспользуйтесь полной версией сайта, зайдя в свой сервис. Приложение на смартфоне выкинет данные о текущем местоположении объекта, а также статус охранной системы ТС. Пользователь также сумеет узнать информацию за все дни, когда работала система.

Подобные реле располагаются всегда там, где находится блок ЦЗ. Внимательно взгляните на сам блок. Постарайтесь его разобрать, если сделать это будет не трудно. Изучите открывшуюся вашему взору картину, и вы сразу же обнаружите наличие одной или нескольких реле. Далее сделайте так, чтобы минус подался пробником прямиком на «ножки» реле. Сами реле эти располагаются в ЦЗ-блоке. Обычно, если попытка разобрать блок оказывается успешной, то вы заметите расположение внутри двух точек, и если вы попытаетесь подать на них минус, то произойдёт управление автомобильными дверцами. В эту область вам и представится возможность впаять сигнализационные проводки. Наличие диалогового кода может обеспечить стопроцентный уровень защиты устройства охранного типа от любых возможных способов перепрограммирования охранных систем машины. Использование узкополосного помехоустойчивого контакта является однозначным гарантом того, что сигнал будет обеспечен максимальной помехозащищённостью в условиях городской местности. В данном случае, система обладает настолько же протяжённой дистанцией действия, как и любые другие устройства подобного типа: в городской местности это расстояние обладает показателем максимальной протяжённости до трёх тысяч метров, а в обстановке прямонаправленного обзора это расстояние увеличивается до четырёх тысяч пятисот метров.

Можно ещё попытаться отыскать проводки, предназначенные для контроля центрального замка в водительской двери. Можно осуществить подачу минусов на дверные проводки.

Второй тип центрального замка

ЦЗ второго типа предназначен для управления импульсом положительным. Имеются два проводка, так же как в первом типе, которые отвечают за управление системой. Когда к ним будет проводиться плюс, то дверные замки станут выходить из блокировки или, наоборот, блокироваться. Способ осуществления поисковой функции идентичен тому, что был в описании для центрального замка первого типа (используется отрицательный управляющий импульс), однако здесь происходит всё несколько иначе: пробник должен ложиться не плюс вместо минуса.

При таком подключении к системе ЦЗ необходимо, чтобы от сигнализационного устройства к управляющим проводам ЦЗ проводились именно плюсы, а не минусы. Автоматическое управление каналом принуждает брелок к постоянной связи с главным блоком прибора охраны. Таким образом, при попытке совершить умышленное глушение радиосвязи хозяину будет отправлено сообщение о происходящей краже на мобильный телефонв реальном времени. Правильное и совершенно точное функционирование системных датчиков уклона, датчиков наклона и перемещения происходит благодаря работе модернизированного сенсора.

Наличие твердотельных реле с бесшумным переключением в рабочий период позволяют самым надёжным образом скрывать основной блок автомобильной сигнализации от преступников. Если же охранное устройство, которое находится в вашем распоряжении, имеет слаботочные отрицательные выходы для осуществления управления ЦЗ, тогда возникнет необходимость в использовании реле вспомогательного типа.

Также существует и третий тип центрального замка, у которого имеется переменная полярность. Подключение к нему происходит обычно через силовые провода. Нужно лишь сесть пробником на плюсик, отыскать провода с минусами (будет светиться лампочка у пробника), а потом осуществляете контроль над ЦЗ при помощи пульта дистанционного управления либо путём нажатия кнопки.

Подключение сигнализации к центральному замку своими руками

Подключение к центральному замку сигнализации – сложная процедура, осуществляющаяся обычно на автосервисах. Но при наличии желания это подключение возможно осуществить и своими силами.

Точки подключения сигнализации следует подбирать, отталкиваясь от вида приобретенной системы, модели автомобиля и места расположения основного охранного блока.

Определить точки подключения поможет паспорт купленного устройства, вольтметр, либо ламповый пробник. Помимо этого пригодится электросхема ТС, с ее помощью можно отыскать компоненты, к которым и будет подключена сигнализация.

Перед тем, как приступить к работе, необходимо определить вид центрального замка автомобиля. Центральные замки выпускаются следующих видов: управляемые положительным или отрицательным импульсом, а также с переменной полярностью.

Для подключения сигнализации к замку с отрицательным импульсом следует отыскать пару проводов, отвечающих за открытие либо открытие замка при подаче на них “минуса”. Эти провода легко найти при помощи пробника.

Если такие провода отыскать не получилось, то придется порыться в блоке замка и отыскать реле, которое отвечает за открытие/закрытие дверей, и впаять в него провода сигнализации.

Если замок управляется “плюсовым” импульсом, то вся работа производится по аналогии с “минусовой” схемой. Различие заключается лишь в том, что от сигнализации должны отходить провода “плюсовые”.

При “минусовом” импульсе нормально-замкнутые контакты не требуются, к “минусу” подключаются нормально-разомкнутые контакты, а к управляющим проводам крепятся общие контакты.

При “плюсовом” импульсе разомкнутые контакты подключаются к плюсу, замкнутые не используются вообще, а общие также подключаются к управляющим проводам.

Подключение сигнализации к замку с переменной полярностью осуществляется прямо к силовым проводам, отыскиваемым посредством пробника. С его помощью отыскивается силовой провод, для чего прибор подключается к плюсу и нажимается соответствующая кнопка сигнализации, указывающая на необходимый провод.

Затем силовые провода необходимо разрезать и через двойное реле произвести следующим образом.

Общие контакты подключаются к проводам, отходящим от водительской дверцы, нормально-замкнутые контакты подключаются к проводкам, идущим к кнопке замка или к его блоку, а нормально-разомкнутые провода подводятся к “плюсу”.

Наш дом

Последние комментарии

Подключение сигнализации к центральному замку

Неприкосновенность автомобиля и сохранность находящегося в салоне имущества, всегда беспокоят автовладельцев. Оптимальный вариант защиты машины – это подключение сигнализации. Полки специализированных магазинов буквально ломятся от множества всевозможных моделей, а количество производителей средств защиты автомобиля исчисляется сотнями.

Самые дешевые и простые не внушают доверия, но сверхсовременные охранные системы пугают огромным количеством оборудования и настроек. Вдобавок возникает такая дополнительная сложность, как подключение сигнализации к центральному замку, ведь сей атрибут присутствует на большинстве современных авто. Работа двух отдельных систем направлена на выполнение защитных функций. Их работа должна быть согласована, для чего очень важно правильно провести монтаж.

Как подключить сигнализацию, если машина с центральным замком

Подключение автосигнализации к штатному центральному замку:

Центральный замок – это система одновременного запирания и отпирания замков дверей, капота, багажника и люка бензобака (если он оборудован таким замком). Подобная функция очень удобна. Покидая салон старых авто, водитель выполняет определённый ритуал – закрывает замки на каждой двери, а затем обязательно проверяет, закрыт ли багажник и капот.

С центральным замком в этом нет необходимости. Закрывая ключом замок на водительской двери, водитель автоматически запирает и иные устройства. Управлять функциями центрального замка можно с помощью кнопки в салоне и пульта дистанционного управления. Наличие центрального замка обязывает подбирать сигнализацию такого типа, которая будет полностью совместима с его электросхемой.

После установки сигнализации её включение должно происходить синхронно с запиранием замков. Аналогично после отключения сигнализации водитель должен получить возможность попасть в салон автомашины. Установка и подключение сигнализации способно снабдить автомобиль множеством полезных функций. Так, к примеру, авто сможет:

автоматически закрывать опущенные стёкла дверей и люк;
производить запуск и прогрев двигателя по команде с пульта;
«задержать» угонщика в салоне, имитируя поломку двигателя;
обеспечить невозможность запуска мотора;
получить и выполнять команды от автовладельца посредством SMS-сообщений, а также уведомлять его о состоянии авто.

Собственно, поставить сигнализацию на авто можно одновременно с центральным замком, если он входит в комплект. Удачный подбор охранной системы к марке автомобиля и его комплектации – залог успеха мероприятия.

Подключение сигнализации – порядок действий

Подключение сигнализации Jaguar EZ-Ultra на Rnault Duster:

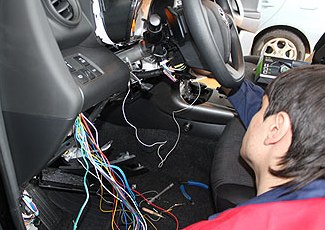

Подобрав подходящую сигнализацию с необходимым набором функций, можно приступать к её установке. Поставить сигнализацию на машину можно двумя способами: воспользовавшись услугами сервиса или опытного автоэлектрика; самостоятельно.

Второй вариант очень рискован. Современные сигнализации достаточно сложны в устройстве, требуют при установке наличия специальных навыков и знаний. Электросхема сигнализации во множестве точек будет инсталлирована в электросеть автомашины. Даже незначительное, на первый взгляд, нарушение схемы может повлечь выход из строя блоков управления, реле и других элементов. Подключение сигнализации своими руками возможно лишь при условии, что водитель точно знает, как это делать и заблаговременно разобрался в нюансах монтажа.

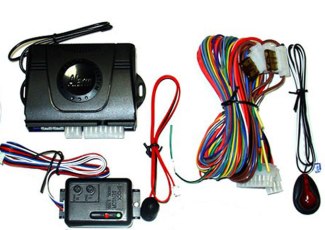

Первым делом необходимо определить место установки основных частей:

электронный блок управления;
антенна;
датчики;
пульт управления (если предусмотрен стационарный);
звуковые и световые оповещатели.

Многие автолюбители, решая вопрос о том, как подключить сигнализацию, пытаются внести свои конструкционные изменения в схему или соединяют элементы наугад. Это недопустимо, так как оборудование: а) не будет работать (это в лучшем случае); б) выведет из строя всю электросхему авто.

Блок управления традиционно устанавливается под приборной панелью. Во-первых, это место удалено от глаз и труднодоступно. Во-вторых, здесь сосредоточены все электропровода, что позволяет упростить подключение.

На следующем этапе подключение сигнализации происходит в таком порядке:

в соответствии с рекомендациями производителя устанавливаются датчики;
под капотом устанавливается звуковая сирена;
производится соединение датчиков, источников света, звукового оповещателя с блоком управления по схеме;
подключение блока к источнику питания.

Указанные действия обычно не вызывают затруднений, так как в схематическом изображении мест подключения достаточно просто разобраться. Сама схема подключения идет в комплекте документации к сигнализации.

Достаточно тяжело производит подключение сигнализации своими руками к блоку центрального замка. Работа усложняется тем, что сам блок может быть установлен на удалении от блока сигнализации, к примеру, в двери водителя. Перед тем, как начинать работу следует получить консультацию у специалистов.

Инструкция, которая обязательно имеется в каждом комплекте, имеет общие рекомендации без учёта особенностей устройства некоторых автомобилей. Подобная проблема возникает, когда приходится разобраться, как подключить сигнализацию с автозапуском. Блок охранной системы в таком случае принимает на себя функции ключа в замке зажигания и производит запуск мотора по команде с пульта управления.

Простые правила о том, как поставить сигнализацию на машину

Коль уж принято решение приниматься за установку охранной системы самостоятельно, то следует знать некоторые правила, которые следует соблюдать в ходе работы. Помнить необходимо следующее:

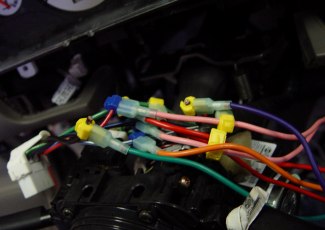

каждый провод соединяется с блоком или другим проводом только с помощью клемм или пайкой;
любой разъём или место спайки обязательно защищается изоляцией;
проводка прокладывается скрытно под облицовку с запасом длины, особенно в место перехода от кузова к двери, багажнику, капоту;
при соединении строго соблюдать цветность проводов в соответствии со схемой;
работу проводить при полностью отключенном аккумуляторе.

Соблюдая инструкции и рекомендации, каждый желающий сможет поставить сигнализацию на авто, что позволит сэкономить на оплате услуг сервисного центра. Но в любом случае, выбор метода установки противоугонной электронной системы, остается за вами. Если вы не уверены в своих силах, в качестве автоэлектрика, то тогда лучше в автосервис.
