Как поменять переднюю стойку на ваз 2109

Как заменить передние стойки на ВАЗ 2109 (Видео)

Если у вас имеется опыт, вы уверены в собственных силах и не хотите тратить лишние деньги на услуги СТО, провести замену передних стоек на своем автомобиле вполне можно своими руками.

Ваша цель

Причины замены

Есть несколько основных причин, которые могут заставить вас провести замену:

Наличие механических повреждений, которые привели к преждевременной поломке амортизатора;
Длительный эксплуатационный срок старых стоек;
Брак производителя, то есть вы купили плохие стойки изначально;
Низкое качество дорог, по которым приходится ездить. От этого ресурс узла стремительно сокращается.

Затягивать с заменой не стоит. Временной мерой может послужить ремонт, но вскоре вам все равно придется обязательно полностью поменять стойки.

Признаки неисправности

Как понять, что ваши стойки нуждаются в замене? Не сложно. Для этого следует знать о нескольких объективных признаках поломки:

Слегка слышные скрипы подвески при езде по неровной дороге;
Стуки при старте движения или торможении;
Появление следов амортизирующей жидкости под автомобилем;
Мокрая и загрязненная поверхность стойки, после помывки которая быстро снова становится грязной.

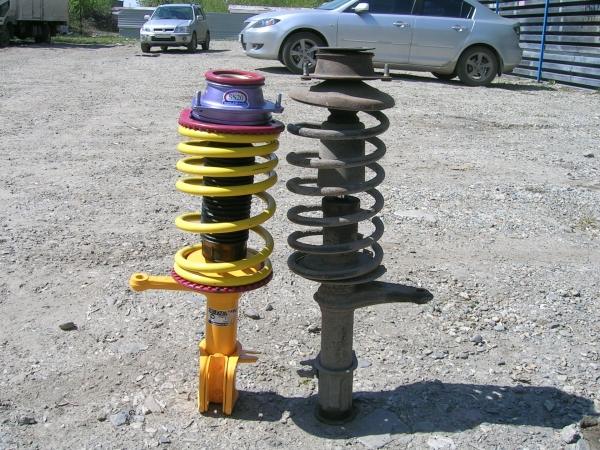

Старая и новая

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Тип стоек

Этапы прокачки

Задние масляные стойки

Стойка переворачивается штоком вниз, выжидается 2-3 секунды, после чего шток плавно сжимается;
В течение 3-5 секунд шток удерживается в таком положении;
Стойка в сжатом состоянии переворачивается штоком вверх, удерживается 5 секунд;
Шток вытягивается;
Все предыдущие шаги повторяются 5-7 раз;
Процесс завершается вытягиванием штока.

Передние газо-масляные стойки

Амортизатор устанавливает штоком вверх, выжидается 2-3 секунды и плавно сжимается не до конца (около 2-3 сантиметров оставляйте);
В таком положении стойка удерживается 3-5 секунд, после чего шток плавно вытягивают;
Предыдущие пункты повторяются несколько раз;
Процесс завершается плавным вытягиванием штока.

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении.

Замена

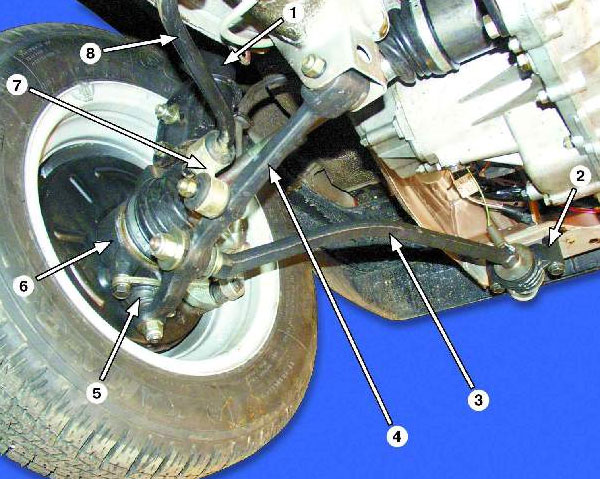

Прежде чем начать замену, советуем ознакомиться с устройством передней подвески и ее компонентами.

2 — кронштейн растяжки;

3 — растяжка (распорка передней стойки);

4 — рычаг передней подвески;

5 — шаровой шарнир рычага;

6 — поворотный кулак;

7 — сойка стабилизатора поперечной устойчивости;

8 — штанга стабилизатора.

Установка распорки передних стоек — это популярный способ доработки ходовой части, подвески. Дополнительно установленная распорка (или растяжка) позволяет повысить жесткость кузова на скручивание при движении по неровностям, бездорожью. Плюс она уменьшает крен кузова при скоростном вхождении в повороты.

Распорка

Теперь приступаем непосредственно к замене передних стоек.

Поставьте автомобиль на достаточно ровную, твердую поверхность. Пол вашего забетонированного гаража вполне подойдет.
Выключите ручной тормоз, а для повышения собственной безопасности под кузов установите упоры. Это могут быть любые подручные предметы.
Ослабьте немного крепежные болты колес, после чего немного поднимите автомобиль с помощью домкрата.
Поднимите капот, надежно его зафиксируйте, чтобы не приходилось постоянно держать одной рукой и не рисковать получить листом металла по голове.
Снимите заглушку с опорного подшипника стойки. Она выполнена из пластика.
Винтовым ключом на 13 ослабьте 3 крепежные гайки. Они располагаются между верхней частью стойки и нижней частью кузова.
Извлеките полностью шплинт. Для этого его предварительно нужно разогнуть обычными плоскогубцами.
Выпрессуйте съемник из стойки. Перед этим на рулевой тяге открутите крепежную гайку ключом на 19.
Если по какой-то причине вы решили попытаться отремонтировать стойку, тогда вооружайтесь молотком и зубилом. Этими инструментами многие корректируют форму амортизатора. Хотя на практике лучшее решение — это замена.

Извлеките из уплотнителя тормозной шланг.
Демонтируйте болтовые крепежи с помощью ключей.
В сторону кузова отворачиваются все гайки верхней части стойки.
Отведите обязательно только вниз поворотный кулак проушин.
Извлекайте поврежденную, вышедшую из строя стойку через колесную арку.
Плотно и прочно прижмите пружину к подшипнику, сжав ее предварительно с помощью специального инструмента.
Подкорректируйте механически подшипник, крепежные болты, шплинты и пружины.
Все указанные компоненты установки обратно уже на новую переднюю стойку.
Проведите процедуру обратной сборки, действия в противоположной замене последовательности.

Готовность к замене

По завершению работ обязательно восстановите геометрию колес. Для этого придется посетить автосервис, поскольку у них имеются специализированные стенды.

Указанная инструкция позволит вам самостоятельно прокачать и поменять передние стойки на своем ВАЗ 2109. Дополнительно советуем посмотреть обучающие видео уроки, а также проконсультироваться со специалистами относительно выбора новых деталей.

Замена передних стоек ВАЗ 2108, 2109, 21099

Передние стойки автомобилей ВАЗ 2108, 2109, 21099 необходимо снять и заменить их детали в случае появления следующих неисправностей: течь амортизационной жидкости, «пробой» и стук при движении, поломка и осадка пружин. Так же замена пыльников и верхних опор с опорными подшипниками.

Замену амортизаторов и (или) или пружин передних стоек на автомобилях ВАЗ 2108, 2109, 21099 производим парой (с двух сторон). Если заменяется стойка в сборе, то так же меняем сразу две.

Необходимые инструменты приспособления и детали

— Торцевой ключ или головка на «13»

— Накидные ключи на «17» и «19»

— Приспособление для отворачивания гайки штока амортизатора передней стойки

— Выколотка из мягкого металла

— Паяльная лампа или газовая горелка

— Поддомкрачиваем и снимаем одно из передних колес автомобиля

— Очищаем от грязи элементы передней подвески автомобиля

— Выводим тормозной шланг из зацепления из кронштейна на стойке

Замена передних стоек на автомобилях ВАЗ 2108, 2109, 21099

— Отсоединяем наконечник рулевой тяги от рычага корпуса стойки

Либо снимаем его специальным съемником, либо разъединяем соединение «народным» способом (при помощи монтажки и молотка). Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».

отсоединяем наконечник рулевой тяги при помощи монтажки и молотка

— Ослабляем затяжку гайки штока амортизатора стойки (если планируется разборка стойки)

— Отворачиваем три гайки крепления верхней опоры стойки к кузову («чашке»)

Торцовым ключом или головкой на «13».

— Отворачиваем гайки крепления корпуса стойки к поворотному кулаку и вынимаем болты

Необходимо пометить краской или зубилом положение регулировочного болта (верхний болт с эксцентриком), чтобы при установке стойки обратно выставить его в изначальное положение. В этом случае угол развала передних колес автомобиля практически не сбивается.

На этапе извлечения болтов могут быть проблемы, так как они закисают в отверстиях в поворотном кулаке. Если провернуть ключом болты не удалось, то сначала обстукиваем их молотком, потом пытаемся выбить через выколотку. В самом тяжелом случае нагреваем поворотный кулак в месте крепления болтов при помощи газовой горелки или паяльной лампы и пытаемся их вывернуть. Подробнее: «Как отвернуть болты передних стоек автомобилей ВАЗ 2108, 2109, 21099».

— Снимаем переднюю стойку в сборе с автомобиля

— При необходимости разбираем переднюю стойку и заменяем вышедшие из строя детали

Аналогично заменяем вторую стойку. Момент затяжки гайки штока 66-81 Н.м, болтов крепления стойки к поворотному кулаку 78-96 Н.м.

После замены передних стоек автомобиля ВАЗ 2108, 2109, 21099 необходимо проверить и отрегулировать углы установки передних колес.

Примечания и дополнения

— Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса амортизатора («стакана»), картриджа – амортизатора, пружины и верхней опоры с подшипником. Так же выпускаются не разборные передние стойки, без картриджа, с встроенным амортизатором.

— Другим вариантом замены передних стоек на автомобилях ВАЗ 2108, 2109, 21099, при котором не сбивается угол развала колес, является снятие стойки вместе с поворотным кулаком. Для этого не нужно отворачивать болты крепления стойки к поворотному кулаку, а необходимо отвернуть гайку ступицы переднего колеса, отсоединить от поворотного кулака наконечник рулевой тяги, отвернуть два болта крепления шаровой опоры и снять стойку.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт автомобиля

Лада 2109 › Бортжурнал › Замена стоек “вкруг”

Стало очень напрягать неадекватное поведение автомобиля на скорости, в поворотах и при прохождении ухабов и прочих “неровностей” наших дорог, а так же тяжелый руль и расхлябанность подвески. С этим пора что-то делать.
Начало тотальной замены ходовой части было положено ещё прошлым летом: были заменены сайлентблоки и “ромашки” в рычагах, подушки и стойки (яйца) стабилизатора, кронштейны растяжек (крабы).
В этом году в апреле заменил рулевую рейку всборе с наконечниками и тягами. Подвеска заработала лучше! Исчезли стуки, биение в руль. Руль стал очень информативным.
И вот сегодня прикупил все остальное:
— Стойки передние (СААЗ) 2 шт._______________3200р.
— Опоры стоек (заводские) 2 шт. ______________1000р.
— Отбойники 4шт. ___________________________650р.
— Пыльники 4шт. (на перед от “десятки”) ________800р.
— Амортизаторы задние KYB (масляные) 2 шт.___2400р.
— Пружины 4шт. (пер. задн.) __________________2000р.
— Подушки амортизаторов задних (SS20) кт. _____300р.
— Прокладки пружин задних 2 шт. ______________250р.
— Сайлентблоки задней балки 2шт. ____________240р.

Осталось дело за “малым” — все это поменять!

(Добавлено от 07.07.2013)

Докупил:
— стяжки пружин (250р),
— 4 болта крепления амортизаторов с гайками (280р),
— 2 болта “развальных” (140р),
— спец-ключ для откручивания гайки штока (160р),
— съемник наконечников рулевых тяг (300р).
Хотел еще купить выпресовыватель для сайлентблоков задней балки, нигде не нашел,
продавцы вот с такими глазами О_о смотрели на меня.
В итоге взял болт длиной прим. 130-150мм, толщиной чтоб в сайлент залазил и здоровенную шайбу с отверстием под этот болт, нашел в гараже старую головку на 27 и сварганил из этого “выпресовыватель”.

Решил начать с задней части, здесь самый гемор это сайленты, провозился с ними часа три. При помощи своей хитрой приспособы и силы русского мата победил таки их!
Некоторые говорили мне, что мол задние сайленты ваще менять не надо, они долго ходят и тп. Фигня! Резина вся потрескавшаяся и выдавлена местами и задубевшая. А новые есть новые.
Дальше стойки задние. В книжке почему-то не упомянулось о том, что нужно еще и пластиковые панели (к которым динамики крепятся) открутить, они не дают нормально подлезть, чтобы откручивать спецключом гайку штока.

Левая гайка открутилась без проблем, а вот правая заставила меня изрядно попотеть,
и это после ночи откисания в WD40! Спецключ оказался жидкой какашкой, уже после откручивания первой стойки часть которая удерживает шток провернулась! Вот же ггг…
Конец штока был безвозвратно закосячен так, что даже ключом на 6 его не удержать.
Теперь единственным вариантом было держать шток газовым ключом. Тока вот одному “не удобно” снаружи в арке крыла держать шток и одновременно откручивать гайку в салоне)) Взял газовый ключ ухватил им шток и стянул рукоятки ключа стяжками для пружин! Полез в салон, кручу гайку — ага фигушки! шток прокручивается т.к. гладкий как зеркало. Не беда, беру зубило и молоток и делаю на штоке насечки от проворачивания, аморт всеравно под замену.
В общем с горем пополам победил я эту гайку. Нижние болты тоже кое как открутил. Новые стойки не особо трудно было ставить, единственное пришлось раз по 20 прыгать в яму и назад, чтобы попасть штоком в отверстие (вот тут помошник был бы в тему).

Замена передних стоек ВАЗ-2109 без помощи специалиста

Если нарушена работа амортизаторов, то потребуется замена передних стоек. ВАЗ-2109 – это переднеприводный автомобиль с подвеской типа «Макферсон». Эта конструкция настолько совершенна и проста, что разрушить ее практически невозможно. Но самый уязвимый узел – это амортизаторы, которые конструктивно объединены с поворотным механизмом. Провести ремонт можно без помощи специалистов, нет в этом ничего сверхсложного.

Как устроена передняя подвеска

Передняя подвеска автомобиля ВАЗ-2109 состоит из нескольких рычагов, амортизационной стойки, опорного подшипника и других элементов. Все эти элементы взаимосвязаны, выход из строя одного приводит к тому, что теряются комфорт и безопасность. Амортизационная стойка соединяется при помощи подвижного шарнира с рулевой рейкой. Нижняя часть стойки жестко закреплена на ступице переднего колеса. Ступица крепится снизу к рычагу подвески посредством шаровой опоры.

Шток амортизатора установлен в опорном подшипнике. При помощи этого элемента производится вращение стойки вокруг своей оси. В некоторых случаях для восстановления работоспособности необходима замена вкладыша передней стойки ВАЗ-2109. При этом также заменяются все важные элементы, заливается свежее масло. Но весьма спорный вопрос, что лучше делать – ремонтировать амортизационные стойки либо же устанавливать новые.

Ремкомплект: основные составляющие

Если вы решили проводить ремонт установленной амортизационной стойки, то для этого потребуется приобрести специальный ремкомплект. Он включает в себя все самые необходимые компоненты непосредственно амортизатора: сальники, прокладки. В любом случае вам потребуется приобретать дополнительно такие элементы, как пыльники, болты, гайки, опорные подшипники. Если же вы планируете установить новые стойки, то следует учесть одну особенность. Пружины имеют свойство терять упругость. Если на вашем автомобиле пружины очень сильно просели, то желательно устанавливать новые.

Как следствие – увеличение стоимости ремонта. Если производится замена передних стоек ВАЗ-2109 своими руками, необходимо удостовериться в том, что все остальные элементы подвески находятся в хорошем состоянии. Если наконечники рулевых тяг пришли в негодность либо же шаровые опоры начали стучать, желательно их сразу же менять. В обязательном порядке осуществляется замена опоры передней стойки ВАЗ-2109. После проведения ремонта необходимо провести процедуру регулировки углов схождения и развала передних колес. Без этого вы рискуете остаться с лысой резиной.

Инструменты и приспособления

При проведении ремонта вам потребуются некоторые инструменты, причем одними только гаечными ключами не обойтись. Во-первых, вам необходим специальный ключ для откручивания гайки штока амортизатора. Конечно, можно использовать ключи на 17 и на 8. Последним удерживаете шток от проворачивания. В том случае если планируется полная замена стойки, можно при помощи трубного ключа зажать шток. Во-вторых, обязательно необходим съемник для наконечников рулевых тяг. Без него не получится демонтировать наконечник. Обязательно иметь под рукой домкрат, опоры, противооткатные упоры. Наличие гаечных ключей, плоскогубцев, отверток также обязательно, без этих инструментов не обходится ни один ремонт.

Подготовка к проведению ремонта

До того, как начнется замена амортизатора передней стойки ВАЗ-2109, необходимо провести подготовку. Самое главное – это надежно установить автомобиль, чтобы он не скатывался. Достаточно поднять одну сторону автомобиля над землей, ту, на которой производится ремонт. Если вы планируете заменить полностью стойку, то никаких дополнительных манипуляций проводить не нужно. Но в том случае если будет происходить ремонт, желательно наметить положение стойки относительно ступицы переднего колеса. Для этой цели можно использовать маркер, баллончик краски, металлическую чертилку и даже гвоздь. Мелом пользоваться нежелательно, так как при проведении ремонта он может попросту стереться.

Демонтаж стойки амортизатора

Сначала ослабляете болты на колесе, поднимаете ремонтируемую сторону при помощи домкрата и устанавливаете ее на надежную опору. После этого можно окончательно снять колесо. Вынимаете шплинт из наконечника рулевой тяги при помощи плоскогубцев. Ключом на 19 выкручиваете гайку. Ослабляете крепление гайки к опорному подшипнику. Полностью ее выкручивать не нужно, лучше всего сделать это непосредственно после снятия амортизационной стойки. Ключами на 19 и 17 выкручиваете гайки с болтов, которыми производится крепление стойки к ступице колеса. Уводите в сторону тормозной шланг и закрепляете его при помощи небольшого куска проволоки. Ключом на 13 выкручиваете четыре гайки, которыми производится крепление опорного подшипника к кузову автомобиля. На этом можно считать демонтаж оконченным, стойка амортизатора полностью выйдет из своего места. Теперь можно ее разобрать на мелкие элементы.

Разборка стойки

Первым делом необходимо на пружину установить специальные скобы для стяжки. Равномерно стяните витки пружины, после чего можно выкрутить полностью гайку на штоке амортизатора. В том случае если будет устанавливаться новая пружина, съемник можно сразу же снять. Но если вы планируете переустанавливать пружину на новую стойку либо же ее использовать в дальнейшем после ремонта старой, необходимо аккуратно отложить ее в сторону. При этом желательно стянуть витки дополнительно стальной проволокой. В том случае если съемник вдруг сместится, пружина останется в исходном состоянии. Если производится замена передних стоек ВАЗ-2109, то дальнейшая разборка является бессмысленной. Вам могут потребоваться только большие металлические шайбы и резиновые кольца.

Установка новой стойки

Монтаж новой амортизационной стойки на девятке производится в полностью обратном демонтажу порядке. Обязательно устанавливаете новый пыльник, желательно эластичный. Например, стандартный пыльник для автомобиля ВАЗ-2109 имеет форму стакана, выполнен из твердого пластика. Намного эффективнее работа пыльников, которые устанавливаются на автомобили, начиная с ВАЗ-2110. Обязательно устанавливайте хотя бы новые гайки. Дело в том, что на них имеется пластиковый фиксатор резьбы. Только в случае использования качественных элементов замена передней кузовной стойки ВАЗ-2109 даст заметный результат. Движение по неровной дороге станет более плавным, вибрация уменьшится.

Менять полностью или ремонтировать?

Достаточно спорный вопрос: менять стойки или же производить ремонт? Если вам попадутся качественные ремкомплекты, то почему бы и не произвести восстановление? Стоимость работ при этом может уменьшиться более чем в два с половиной раза. Но это актуально только для стоек, которые имеют разборную конструкцию. Но если комплект для ремонта имеет сомнительное качество, то лучше не рисковать и устанавливать новые стойки. Также стоит упомянуть про одну небольшую особенность. Если вы зальете недостаточно масла, то амортизатор будет работать неэффективно. Если же вы зальете слишком много масла, то, скорее всего, произойдет разрушение сальника в верхней части корпуса. Погрешность при заливке должна быть минимальной. Поэтому полная замена передних стоек ВАЗ-2109 окажется наиболее эффективным вариантом ремонта.
