Какой короб лучше для сабвуфера в седан

Communities › Автозвук › Forum › Сабвуфер в седан! Помогите определится!

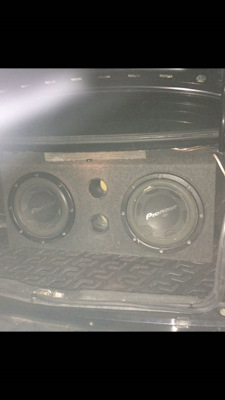

Всем привет друзья! имею самодельный саб, росчитан приблизительно(не судите, учусь) в мое 09(хэтчбеке) играет нормально, давит неплохо, флексит зеркало. Короб ФИ! Вообщем очень нравится! Поставили в седан ВАЗ 2106, вообще не играет, в салоне ефект не тот! Вообще не давит, только вибрация!
Я понимаю это седан, но все же хочется что бы давило хоть немного
Вопрос! Как разместить в седане? или переделывать нужно?

Я так понимаю, в седане короб в багажнике. Потому и не давит. Он там в отдельном помешении тихонечко сам себе гудит, а салону остается только вибрация.

да, верно! Как сделать что бы лучше играл в седане?)

имхо — рубить полку и раструб ФИ выводить туда

понял, попробуем вырезать в старой полке)

сам столкнулся с такой проблемой, когда с универсала перешел на купе. И так места мало, а еще и саб надо куда-то пихать. Вот и думаю между овалами в полке вывести раструб. но считать дофига.

У ФИ играет сумма площадей динамик + порт. В идеале, чтобы правильно передать из багажника в салон все давление от саба, площадь в полке должна быть соизмерима с площадью динамика + ФИ.
Если выводить только порт в салон, то схема акустического оформления начинает представлять банд пас: динамик играет на два объема-сам ящик и объем багажника с портом в салон. О давлении с учетом только площади порта, можно забыть, а вот струйный эффект (пер.ж) в салон легко получить.
Более того если порт играет в небольшое отверстие в салон, а динамик в багажник и при этом через отверстие слышно динамик, можно и отрицательный эффект получить из-за разницы прихода волны от фазика и динамика с учетом отражений в багажнике.
А если динамик играет в багажник, а порт в динный лючок для лыж?Совет — либо и динамик и порт играют в салон через одно отверстие (порт и динамик с одной стороны и врезаны в полку), либо относим саб от отверстия подальше и ищем положение в багажнике. И еще если в полке что то стоит (овалы например) для них лучше свои корпуса сделать, чтобы они с задержкой не переизлучали работу саба. Грязь от динамиков появится.
С уважением.

Ага! Вот оно как! Понял! Спасибо)

Помогите с бюджетным выбором акустики на Priora седан
В наличии имеется:
Два саба Pioneer TS-W306C в одном коробе
Моноблок Dragster DAD-1201
На задней полке два красавчика Pioneer 300W
Усилитель Kicx KAP-47
Голова Pioneer 7150

Всем привет! Достался мне даром сабвуфер DLS M112 в большом коробе с ФИ (около 60 л). Он у меня занимает половину багажника. Сегодня посмотрел его характеристики и рекомендации производителя и начертил закрытый короб поменьше (29 л). Саб нужен для повседневной прослушки музыки, не для показа окружающим. Те кто понимает в этом подскажите какие ошибки я допустил.И нужно ли внутрь короба укладывать синтепон?

Как влияет на звук короб для сабвуфера

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

Несложный расчет;
Несложная сборка;
Маленький литраж готового короба, а следовательно компактность;
Хорошие импульсивные характеристики;
Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости. Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
для 10-дюймового динамика (25 см) – 34-46 литров,
для 12-дюймового (30 см) – 47-78 литров,
для 15-дюймового (38 см) – 79-120 литров
и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Как подобрать сабвуфер для конкретного типа автомобиля!

Сабвуфер, он же саб – это самая важная и определяющая часть автомобильной звуковой системы. На некоторые экземпляры авто с мощнейшими аудио-характеристиками по сути и установлен один саб, а всё остальное чистой воды формальность. Сабвуфер не заменим.
Насыщенный и мощный бас, глубокий, пронизывающий всё вокруг звук – является целью для многих авто-владельцев и авто-фанатов. Очевидно, что саб просто не заменим, что касается массовых мероприятий (авто-пикники на природе, езда рядом с пляжем, красивое грацевание по улице и т.д.). На расстоянии более 100 м и средней мощности звука в авто человек с улицы слышит в основном именно звуки сабвуфера, а не сателлитов.

Сабвуферы делятся на активные и пассивные.

Активные сабвуферы – это сабы с уже встроенным прямо в них усилителем. По сути готовый комплект, который прост в эксплуатации и элементарно подключается. Воткнул 2 контакта от головного устройства и поехал. Считается, что у большинства производителей активная акустика обладает худшими характеристиками, чем пассивная. Принято считать, что связано это с простым желанием завода-изготовителя сэкономить на качестве и на материалах.

Пассивные – это сабы без встроенного усилителя. Пассивный саб требует обязательной и чёткой совместимости между собой трёх компонентов: головного устройства, усилителя и собственно самого сабвуфера. При использовании пассивного сабвуфера необходим усилитель такой же мощности (мостовое подключение), какая указана в инструкции самого саба, как номинальная.

Для сабвуфера существуют 5 основных конструктивных моделей:

> полосовые (bandpass)
> пассивно-радиаторные (radpass)
>закрытые (closed)
> фазоинвертные (vented)
> компактные (compact-sab)

Полосовый сабвуфер – это саб, у которого динамик убран внутрь собственного корпуса. Излучение звука происходит через фазоинвертор. Не самый дешёвый, но есть возможность использования его без кроссовера.
Пассивно-радиаторный сабвуфер – это саб с 2-мя динамиками. Предназначение второго динамика – понижение общей резонансной частоты громкоговорителя. Очень дорогостоящий саб для авто выше среднего класса. Требует профессионального подключения.
Закрытый сабвуфер – это саб с герметичным (запаянным) корпусом. Более экономичный вариант, чем vented.
Фазоинвертный сабвуфер – это мощный саб с громким и глубоким звучанием. Высокая стоимость и не плохое качество.
Компактный сабвуфер – это дешёвый саб, закамуфлированный (например под ногами пассажира). Не требует глобальных изменений в конструкции авто. Не высокая мощность и динамики малого диаметра.

Громкость, насыщенность и правильность работы саба напрямую зависят от конкретного типа кузова авто. Установка саба в каждом из типов очень желательна в правильном месте.

> В кузове типа универсал (большие двухобъёмные авто) – саб необходимо направить фазоинвертором и динамиком назад.

> Для кузова типа хэтчбэк (не крупные двух объёмные авто) – саб (и его динами и фозоинвертор) должны быть направлены вверх или в сторону багажника. Не стоит направлять на заднюю спинку сиденья (это грозит ощутимыми потерями в звуке).

> В случае с кузовом типа седан (авто типа классических ВАЗов) – саб (и порт и динамик) необходимо направить непосредственно на заднее сиденье с зазором до 8-ми см. Ещё лучше направлять на подлокотник. В последнем случае не наблюдается эффект гулкости (или приглушения); и саб (особенно мощный) – звучит качественно.

И еще несколько советов при выборе автомобильного сабвуфера.

1. При выборе автомобильного сабвуфера никогда не смотрите на заявленную мощность (ни на номинальную, ни особенно на максимальную). Многие компании врут, причем и одну и в другую сторону, хотя конечно в основном завышают реальные характеристики. Больше полагайтесь на репутацию фирмы.

2. На мой взгляд, оптимальный размер для сабвуферного динамика это 12 дюймов.

3. Берите действительно хорошие фирмы. Сейчас очень много дешевых “Китайских” фирм, которые преподносятся как дорогие “Американские”. Консультируйтесь с грамотными продавцами.

4. Мощность автомобильного сабвуфера примерно можно определить по диаметру и высоте звуковой катушки.

5. Старайтесь брать сабвуфер автомобильный под конкретный усилитель, или берите все сразу. Сабвуфер должен быть чуть мощнее автомобильного усилителя.

6. Лучше что бы верхний подвес был из резины, а корзина литая алюминиевая, а не железная штампованная.

7. Если Вы берете корпусной автомобильный сабвуфер и он достаточно мощный, то лучше берите в корпусе “закрытый ящик” (без фаз инвертора).

8. Если надо очень много баса (так что бы волосы дыбом встали), то возможно вместо одного дорогого целесообразней взять два, но более дешевых. Чувствительность у них будет выше, чем у более мощных автомобильных сабвуферов, а мощность (за счет того, что их два) будит такой же.

9. Слишком мощный и дорогой сабвуфер автомобильный (12000руб и дороже) есть смысл брать, если вы хотите озвучить улицу. В автомобиле в большинстве случаях по большому счету такая мощность не нужна. С другой стороны дешевые (до 3500руб за корпусной саб) тоже брать не стоит. Оптимальная цена на мой взгляд это от 4000руб до 10000руб за вариант в корпусе и от 2500руб до 8000руб за вариант динамиком.

10. Если у Вас сабвуфер автомобильный будет стоять в багажнике седана, то все же звук от него будет доходить ослабленный, чуть искаженный и с запозданием. Берите сабвуфер с запасом.

11. Мощность автомобильных сабвуферов, как правило, с каждым годом постоянно растет. Растет и мощность усилителей. Правильно выбирайте мощность и того и другого.

12. Если сравнивать хорошие Американские автомобильные сабвуферы с хорошими Европейскими, то на мой взгляд Американские лучше, в отличии от автоакустики.

13. Перед покупкой прослушайте различные автомобильные сабвуферы на стенде. Это не так тяжело, особенно если Вы выбираете корпусной автомобильный сабвуфер. Звука от него должен быть плотный и как можно более четкий. Гудений должно быть как можно меньше. После этого берите, какой больше понравился.

14. Обязательно посмотрите сопротивление автомобильного сабвуфера. В большинстве случаях они 4 Ом. Но бывают и 2 Омные или два по 4 Ом варианты (которые при параллельном подключении дадут те, же 2 Ом). Под такие автомобильные сабвуферы надо брать автомобильные усилители, которые могут работать в мост на 2 Ом, или одноканальные автомобильные усилители (моноблоки как их иногда называют).

15. На многие автомобильные сабвуферы (в основном на верхние модели) часто действуют всевозможные специальные предложения и скидки. Конечно стоит поискать такие. Некоторые можно купить в два раза дешевле.

16. Помимо мощности нужно смотреть и на чувствительность автомобильного сабвуфера. Но как правили чем больше мощность, тем ниже чувствительность, ведь у мощных Сабов должен быть жесткий подвес, а он в свою очередь снижает чувствительность.

Желаем Вам сделать правильный и рациональный выбор при подборе автозвука.

Лада Приора Хэтчбек EVEN › Бортжурнал › ПРАВИЛЬНОЕ РАСПЛОЖЕНИЕ САБА (теория)

Всем привет ребят.
Сегодня хотел коснутся такой темы:
Как и куда установить саб?!

Прежде чем приступить к покупке и установке динамиков в автомобиль, вы должны четко себе представить, как ваша аудиосистема будет выглядеть в целом.

А для этого нужно располагать если не полным знанием, то хотя бы частичным пониманием темы. Согласитесь, одно дело когда вы приходите к установщику, совершенно не понимая, как, что и где делается, и иное, когда точно знаете, чего хотите — совсем другое отношение к вам и совсем другой разговор

Для начала немного теории:

Чаще всего в автомобиле применяется четыре вида акустического оформления:
— закрытого типа (ЗК)
— корпус с фазоинвертором (ФК)
— полосового типа (ПК)
— и бесконечный акустический экран (free air).

Если развиваемое НЧ-головкой звуковое давление в ЗК (или free air) принять за некую величину N, то, установив этот же динамик в ФК, с некоторой долей приближения получим прирост звукового давления равный 3 дБ, а в ПК — б дБ.
Напомним, что увеличение уровня звукового давления на 3 дБ означает увеличение громкости звука в два раза, соответственно 6 дБ — в четыре раза

Из всего сказанного можно сделать вывод:

Применение более сложного акустического оформления для НЧ-головки позволяет использовать менее мощные усилители при равной громкости звучания.
А учитывая, что стоимость усилителя растет пропорционально его мощности, то данный показатель важен для многих автолюбителей.

Еще одно обстоятельство, которое волнует многих покупателей при выборе сабвуфера —количество обмоток звуковых катушек
В магазинах можно найти сабвуферы с одной, двумя и даже с четырьмя обмотками.
Для чего это делается?
Увеличение количества обмоток — некоторая хитрость производителей, позволяющая использовать вместо одного очень мощного несколько менее мощных усилителей. На качество звука это совершенно не влияет, и применяется только для получения максимального звукового давления.

Несколько слов об активных корпусных сабвуферах, тем более что за последний год на рынке появилось немало моделей, привлекательных как по качеству звучания, так и по развиваемому звуковому давлению.
Если производитель подходит серьезно к таким изделиям, то старается оптимально подобрать связку «усилитель+НЧ-громкоговоритель», чем обеспечивает высокое качество звука и избавляет вас от необходимости самому делать необходимый подбор компонентов. Более того, активные сабвуферы просты в настройке, монтаже и в большинстве своем оснащены высоко уровневыми входами для подключения штатных головных устройств.
Основной недостаток активных сабвуферов — отсутствие отдельных выходов встроенного усилителя, поэтому если он выйдет из строя, то сабвуфер станет бесполезным.

Выбор акустического оформления и места установки НЧ-головки во многом зависит от типа кузова автомобиля.

Конструктивно все автомобили можно разделить на три условных класса:
с совмещенным объемом салона и багажного отделения (типа хэтчбек и универсал) с изолированным от салона багажником (типа седан) и открытым кузовом (типа кабриолет)
Каждый из этих автомобилей имеет свои особенности установки, поэтому рассмотрим их по отдельности.

Как установить НЧ-динамик в кузов автомобиля типа седан?

Автомобили с таким типом кузова наиболее сложны для установки сабвуфера.
Если просто «бросить» сабвуфер в багажник или установить в боковую стенку, то за счет акустической экранировки в салон будут доходить только самые низкие частоты, да и то больше из-за вибраций самого кузова. Поэтому для того чтобы бас был в салоне, приходится идти на определенные хитрости и уступки.

Проанализируем несколько оптимальных вариантов размещения сабвуфера

Выбор короба для сабвуфера. Виды ящиков

Здесь мы рассмотрим три основных типа коробов ( ящиков ), используемых в сабвуферах (как впрочем и в других АС). Но для начала немного о предназначении и функции какого бы то ни было ящика. Аккустическая головка излучает звук не только “вперед” но и назад, при этом фронтальная и тыловая звуковые волны противоположны по фазе. В связи с этим, существует термин “аккустическое замыкание” при котором волны с обеих сторон диффузора складываются и(если они противоположны по фазе) гасят друг друга. В этом случае в идеале вы вообще ничего не услышите, на практике же звук будет, но очень далеким от оригинала. Ящик аккустической системы, позволяет это замыкание ликвидировать и придать звуку требуемые характеристики по мощности и частоте.

Закрытый ящик (ЗЯ) – sealed box

Это наиболее простой в изготовлении тип аккустического оформления АС. Колебания в таком ящике находятся в закрытом обьеме и в конечном итоге гасятся. Но поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико оно все же оказвает влияние на характеристики аккустической системы. (теплея воздух расширяется и повышает жесткость системы). Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом, который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику “кажется” что позади него существенно больший объем чем на самом деле. На практике таким способом удается добиться увеличения “аккустического” объема ящика по сравнению с геометрическим на 15-20%.

При всей простоте этой конструкции она обладает многими достоинствами.

Во-первых, простота расчета характеристик. Здесь есть всего один параметр -обьем.
Во-вторых, во всем диапазоне частот колебания диффузора сдерживаются упругой реакцией воздушного обьема. Это существенно снижает вероятность перегрузки динамика и его механических повреждений. Не знаю, насколько утешительно это звучит, но у заядлых любителей баса динамики в закрытых ящиках, бывает, горят, но практически никогда не “выплевываются”.
В-третьих, при грамотном выборе параметров головки и объема для нее закрытый ящик не имеет себе равных в области импульсных характеристик, в значительной мере определяющих субъективное восприятие басовых нот.

Если все так хорошо, зачем же нужны все остальные типы коробов? Подвох один-единственный. К.П.П. У закрытого ящика он -наименьший по сравнению с любым другим типом акустического оформления. При этом чем меньше нам удастся сделать объем ящика, при сохранении отго же рабочего частотного диапазона, тем меньше будет его эффективность. Нет более ненасытной твари в смысле подводимой мощности, чем закрытый ящик малого объема, поэтому-то динамики в них, как и было сказано, хоть и не выплевываются, но горят нередко.

Фазоинвертор (ФИ) – vented box

Фазоинвертор – следующий по распространенности тип акустического оформления. В фазоинверторе часть энергии, которая в закрытом ящике “ставится к стенке” используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха. Величина этой массы выбирается таким образом, чтобы, в сочетании в упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, от одной до двух октав, но в его пределах к.п.д. существенно возрастает.

Помимо более высокого к.п.д. фазоинвертор обладает еще одним важнейшим достоинством – вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора. Это может на первый взгляд показаться парадоксом – как наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора, но тем не менее. В своем рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком – минимальны.

Выше частоты настройки тоннель становится все менее и менее “прозрачным” для звуковых колебаний, за счет инерции заключенной внутри него воздушной массы, и громкоговоритель работает как закрытый. Ниже частоты настройки происходит обратное: инерция отннеля постепенно сходит на нет и на самых низких частотах динамик работаеи практически без нагрузки, то есть как будто его вынули из корпуса. Амплитуда колебаний быстро возрастает, а вместе с ней и риск выплевывания диффузора или повреждения звуковой катушки от удара о магнитную систему. В общем, если не предохраняться, поход за новым динамиком становится реальной перспективой.

Средством предохранения от таких неприятностей, помимо осмотрительности в выборе уровня громкости, служит использование фильтров инфранизких частот. Отрезая часть спекАвтозвук Кировтра, где все равно никакого полезного сигнала не содержится (ниже 25 – 30 Гц), такие фильтры не дают диффузору идти в разнос с риском для собственной жизни и Вашего бумажника.

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.

Полосовой громкоговоритель – Bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) – полосовой громкоговоритель. Если закрытый ящик и фазоинвертор – акустические фильтры верхних частот, то полосовой, как и вытекает из названия – объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель – одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы – отсюда и термин “симетричная нагрузка”.

Из традиционных конструкций полосовой громкоговоритель, в любом варианте – чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно – с узкой полосой и очень высоким к.п.д. в этой полосе. Колокол при этом вытянется в высоту.

Бандпасс – капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось – высочайшим к.п.д. Во-вторых – тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля – и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном. Вроде шланга пылесоса, только толще и жестче.

Какой ящик для своего динамика выберете вы — решать конечно вам. А наша автостудия изготовит вам этот короб.
