Recast Workshop › Blog › Растяжение цепей: слабое место в моторах TSI.

1,4-литровый турбобензиновый мотор VW страдает растяжением цепи ГРМ. В результате она проскакивает минимум на одно звено, двигатель может быть серьезно поврежден при работе.

Вообще­-то, цепь ГРМ рассчитана на весь срок службы автомобиля. Компания VW подтверждает это: «Цепь в периодической замене не нуждается, она рассчитана на весь срок службы двигателя». О возможных преждевременных поломках представители VW рассказывают не охотно.

Компания VW винит во всем поставщика цепей ГРМ. Мол, на его производстве штамповочная форма использовалась чересчур долго между заменами, что вылилось в высокий процент брака. Цепи с бракованными пластинами растягиваются и перескакивают через зубья шестерен. Давайте попробуем поверить в это: микроскопический абразивный износ приводит к такой неприятности, а натяжитель цепи не способен компенсировать ее увеличившуюся длину.

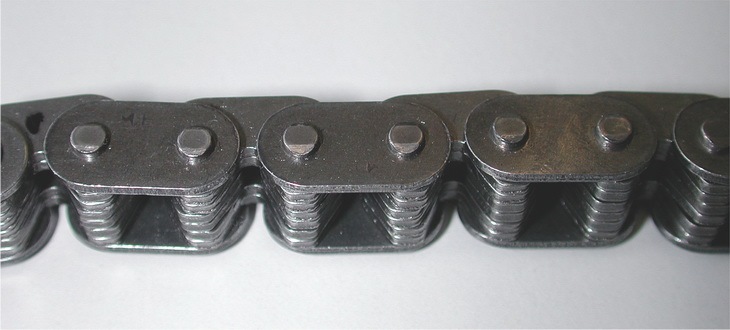

Странно, весьма странно. Особенно если учесть тот факт, что цепь растягивается в основном не во время работы мотора, а при его запуске и остановке.

То есть долгая езда по шоссе не «приговаривает» двигатель. На растяжение цепи оказывают влияние многочисленные запуски и остановки мотора. Еще один фактор, укорачивающий жизнь мотора TSI и растягивающий цепь: оставление машины на парковке не на стояночном тормозе, а на включенной передаче (машин c «автоматом» это не касается). Машина удерживается на месте за счет двигателя. Если машина припаркована под уклоном, то в ряде случаев цепь сильно напрягается. Она растягивается, проседает ее натяжитель. Когда владелец запускает мотор, ослабшая цепь может легко проскочить. Действительно, ни один мотор TSI не «умер» на ходу. Он просто отказался заводиться или завелся и начал работать с характерным «звоном».

Основная масса поломок касается мотора 1.4 TSI. Двигатель 1.2 TSI прошел отзывную кампанию: около 5000 моторов получили модифицированную крышку клапанного механизма с выступом, который должен предотвращать излишнее провисание цепи. Поздние моторы 1.2 TSI от такой проблемы вроде бы не страдают.

Период возникновения проблемы у двигателей VW 1.4 TSI начался с 2006 года.
Модели, в которых устанавливается двигатель VW 1.4 TSI (122-180 КМ):
Audi:
▪ A1,
▪ A3
Seat:
▪ Ibiza,
▪ Toledo,
▪ Leon,
▪ Altea
Skoda:
▪ Rapid,
▪ Octavia,
▪ Yeti,
▪ Superb
VOLKSWAGEN:
▪ Polo,
▪ Golf,
▪ Touran,
▪ Tiguan,
▪ Scirocco,
▪ Jetta,
▪ Passat CC,
▪ Sharan

1.8/2.0 TSI: много вопросов без ответов

VW по-прежнему отрицает существование проблемы с натяжением цепи.
Шаг за шагом мы продвигаемся к истине. 2­х литровый мотор TSI (тип EA888) также страдает от проблем с цепью ГРМ. Симптомы как у младших моторов: «треск/цоканье/дребезжание» при холодном запуске и тревожный индикатор Сheck engine. В худших случаях мотор не заводится. При разговоре с представителями компании VW была упомянута отзывная кампания для моторов EA888: СТО меняли запорный клапан в фазовращателе. Кампания коснулась Audi (№15D6) и Skoda (15D7). Несмотря на заверения представителей VW о том, что мотора Golf GTI это не касается, все же существует директива (TPI 2024866), предусматривающая замену клапана и в его механизме ГРМ. Кроме того, у этого двигателя также может растягиваться цепь или заклинивать механизм натяжения. TPI 2025206 предписывает осматривать поверхность натяжителя цепи. При обнаружении на нем борозд нужно менять цепь и натяжитель.

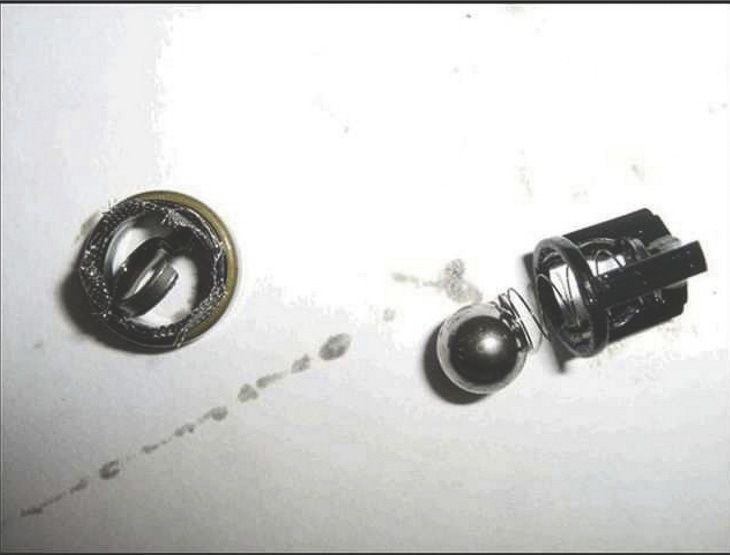

Запорный клапан в регуляторе положения распредвала может сломаться. По словам представителя VW, у мотора Golf GTI он имеет усиленную конструкцию. TPI 2024866 говорит о другом

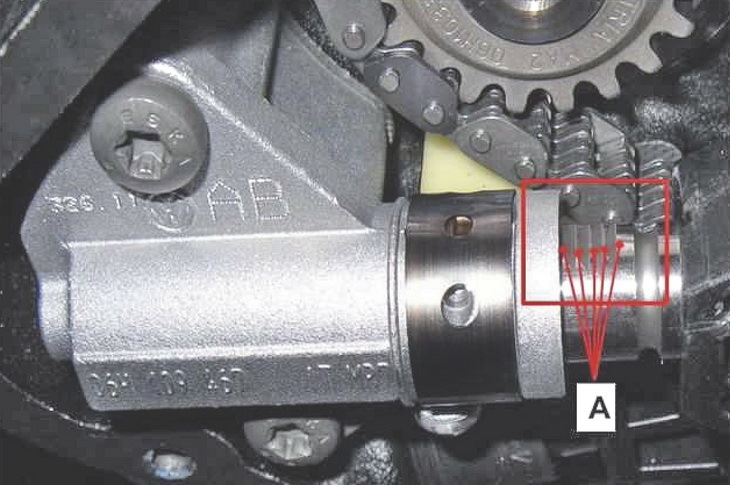

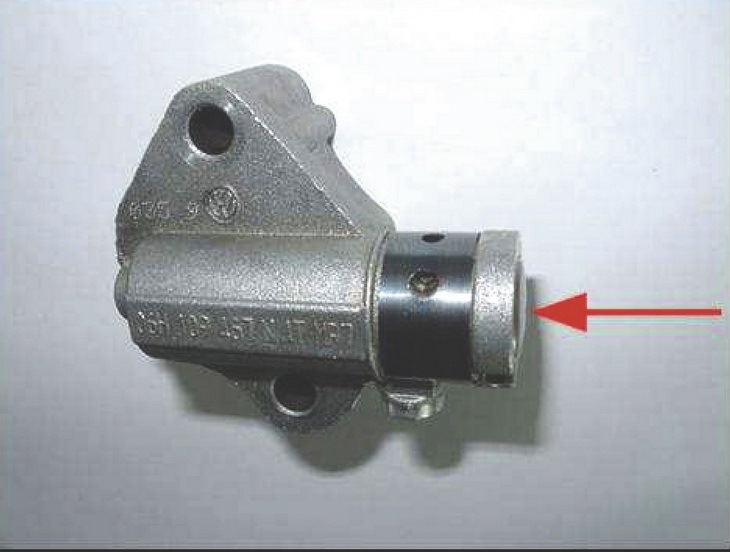

Если натяжитель выдвинулся более чем на четыре отметки, это является признаком растяжения цепи (А). Если растянувшаяся цепь еще не перескочила, ее необходимо заменить (TPI 2025206)
При работе двигателя натяжитель приводится гидравликой. если по каким­-то причинам давление масла падает, натяжитель отстает, цепь ослабевает и может перескочить (TPI 2025206)

В связи с этими неблагоприятными ситуациями Recast Workshop объявляет акцию на замену цепей автомобилей концерна VAG! Скидка составляет 40%

Стоимость работ всего 7000Р

В данную цену входят работы:

— Замена цепи
— Замена сальника коленвала
— Замена натяжителя цепи
— Замена всех успокоителей
— Замена прокладки передней крышки двигателя
— И дополнительные запчасти

У нас так же возможно заказать все необходимые запчасти оригинального производителя с заменой номера, чтобы предотвратить следующую замену цепи.

Время проведения работ составляет один день! Мы сделаем свою работу качественно, быстро и дешево, а Вы перестанете волноваться о дорогостоящем капитальном ремонте ДВС.

Телефон для записи в наш автосервис — 8(968)480-19-19

Проблемы с цепью ГРМ: причины и диагностика

Причины и диагностика проблем с ГРМ. Как распознать признаки неисправности и о чем следует помнить при установке нового комплекта цепи ГРМ?

Газораспределительный механизм с цепным приводом — это проверенное технологическое решение, которое успешно используется множеством автопроизводителей. В последние годы из-за усложнения конструкции двигателей, с одной стороны, а также из-за невнимательности водителей или механиков, выполняющих замену привода газораспределительного механизма, с другой стороны, мы отмечаем все больше случаев чрезмерного растяжения или даже разрыва цепи ГРМ. С технической точки зрения данная поломка может быть вызвана несколькими основными причинами. Давайте разберемся, как их эффективно диагностировать.

За правильную работу цепи ГРМ вместе со звездочками отвечают гидравлические натяжители, которые регулируют натяжение цепи в зависимости от нагрузки на двигатель. Автомастерские хорошо знакомы с процедурой замены цепей как в относительно новых, так и в старых автомобилях. Как распознать признаки неисправности и о чем следует помнить при установке нового комплекта цепи ГРМ?

Определить неисправность можно, в первую очередь, по слишком громкой работе привода ГРМ при непрогретом двигателе. Звук, который в этом случае сопровождает работу силового агрегата, напоминает грохот или стук, причиной которого, как правило, служит неправильно работающий натяжитель, не способный должным образом регулировать натяжение цепи. Это может привести к ударам цепи о защитный кожух или ее направляющую. Частота стука возрастает вместе с увеличением оборотов коленвала двигателя, поэтому, чтобы убедиться в наличии неисправности, следует несколько раз нажать на педаль газа. По достижении рабочей температуры звук может немного уменьшиться.

Кроме того, растяжение цепи может привести к незначительному смещению фаз ГРМ, что проявляется в неровной работе двигателя, слабой реакции на добавление газа, а также в повышенном расходе топлива. В некоторых автомобилях на приборной панели активируется индикатор check engine (проверить двигатель). В этом случае после подключения диагностического компьютера и проверки доступных контроллеров регистрируется ошибка датчика распредвала или/и положения коленвала. Однако, это бывает не всегда.

Каковы наиболее распространенные причины неисправности цепи? Прежде всего, ошибка при монтаже, допущенная механиком, который, например, неправильно определил взаимное расположение установочных меток. Однако, существует множество других причин, не связанных с человеческим фактором.

«Неисправность цепи может быть вызвана низким давлением масла, которое питает натяжитель. Причина этого чаще всего заключается в неправильной работе масляного насоса, который не подает масло под необходимым давлением. Отсутствие давления может также быть связано с затруднением подачи масла из поддона картера двигателя, например при сужении внутреннего диаметра масляной трубки из-за засорения. Поэтому мы рекомендуем каждый раз менять этот компонент. Еще одна причина неисправности цепного привода ГРМ связана с использованием низкокачественного масла, которое не обеспечивает требуемой работы натяжителей. И наконец, к неисправности может привести слишком низкий уровень масла — в этом случае ответственность ложится на водителей, которые должны регулярно контролировать уровень масла», — объясняет Томаш Охман (Tomasz Ochman) из компании SKF, занимающейся производством ремкомплектов ГРМ.

Стоит обратить внимание на то, что неисправность цепного ГРМ обычно возникает в результате небрежности, не связанной непосредственно с самим механизмом. Цепь удлиняется в результате износа ограничительных пальцев, на что влияет слишком низкое давление масла, снижение его уровня ниже минимального или использование масла низкого качества. В свою очередь, вытянутая цепь бьется о кожух или направляющую, приводя к их разрушению. Таким образом, простая небрежность или неисправность одного элемента значительно влияет на работу другого.

Учитывая связь многих взаимодействующих компонентов, при обслуживании данного узла необходимо менять все, даже мельчайшие детали системы, независимо от пробега с момента последней замены цепи ГРМ.

«При покупке новых деталей целесообразнее всего выбирать ремкомплект ГРМ от одного производителя. Благодаря этому вы можете быть уверены в том, что все компоненты будут подходить друг к другу и отличаться высоким качеством изготовления. Примером этого служит продукция компании SKF, которую можно приобрести в виде готовых к установке комплектов», — резюмирует Томаш Охман.

Nissan Primera 2.0 L 6-мкп 黒夢 tekna フル♠ › Бортжурнал › Всё о растяжении цепи ГРМ .

Очень часто и много возникает разговоров и вопросов по поводу растяжения цепи на Nissan P12. Есть несколько алгоритмов для распознания «уставшей» цепи .Самый надёжный это использование осциллографа. При просмотре полученных данных рассинхронизации датчиков коленвала и распредвала можно поставить диагноз о растяжении цепи довольно точно.

После этого принять решение о замене цепи по силам далеко не каждому владельцу. У многих вызывает недоумение, почему цепь растянулась так рано, ведь пробег совсем не критичный…Дело в том, что убедить человека в том, что пробеги на приборах в 90% не соответствуют реалиям и были скручены при очередной продаже ( а возможно и не раз)-не всегда удаётся.Обычно это наступает после пробега в 170-200 тысяч.

Конечно, ведь это совсем не то, что поменять ремень ГРМ — это совсем другого уровня процедура, которая требует и других вложений, других умений и других временных затрат. По этому каждый хочет отодвинуть процедуру замены как можно дальше от реальной потребности в этом ( которая уже наступила). Начинается езда по сервисам и попытки потушить ошибки, найти “кулибина”, который прибором сможет исправить ситуацию(хотя всем ясно, что это не возможно). Сколько советов было в сети по поводу замены датчиков и их разворотов, поворотов, что бы обмануть блок управления и потушить лампу чек контроля двигателя.Как пример-поворот датчика распредвала.
Многие пытались развернуть датчик распредвала для того, что бы поймать нужную синхронизацию при растяжении цепи.Часто можно встретить и перекидывание цепи на один зуб звезды распредвала, что давало возможность иллюзии, а точнее обмана, при продаже уставшего мотора на авто.А проблему не решали, просто старались подстроиться под неё.
Если при диагностике есть реальные подозрения на растяжку цепи, то цепь необходимо менять стандартно, и только на новую, оригинальную, а не на ту, которая дешевле и есть в наличии (вам не понравятся “пластилиновые” цепи, которые заявят о себе через пару десятков тысяч км пробега, а то и раньше).

Второй способ определения — это снятие передней крышки двигателя

и осмотр штока натяжителя цепи. Если он выдвинулся близко к максимальному положению — цепь однозначно растянута и требует замены. Первый способ удобен тем, что ничего не нужно разбирать и вскрывать. Второй способ проще для рядового водителя, так как не требует наличия прибора и знаний в этой области. При растяжке цепи натяжитель выходит почти полностью . Разница составляет 10-15мм по сравнению с новой цепью.

Процедура замены является довольно сложной. Процедура замены у мастеров, составляет 4-5 часов. Замена цепи процедура дорогостоящая, поэтому нужен точный диагноз. При заказе деталей следует учитывать обстоятельства малой выработки шестерней и направляющих, чтобы не делать лишних трат денег. Обязательно менять цепь (оригинал), натяжитель и две длинные направляющие.
После замены цепи владельцы всегда замечают возросшую динамику, снижение расхода топлива и уменьшение шумности работы двигателя.

Когда возникает мысль, что “с цепью что-то не в порядке”- каждый ждёт некого намёка со стороны бортового компьютера об ошибке по данному узлу. Ну как же — если цепь растянута — должна высветиться ошибка…-логично, но этого не будет. Однако и оригинальное руководство по данной ошибке тоже не совсем “внятное”:

Ошибка P0335 трактуется, как неисправность датчика коленчатого вала и его электрических цепей.
Когда NISSAN выпустил QG моторы с «пластилиновыми цепями» ( дорестайловые версии-были учтены позже) — дилеры действовали по мануалу, а в нём ничего не сказано о возможном растяжении цепи.
Поэтому при коде P0335:
— меняли датчик ( иногда несколько раз )
— меняли блок управления и диагностическое оборудование
— еще что-то меняли
— но машина оставалась по прежнему с той же проблемой.

Данный вопрос оставался не решённым, пока NISSAN не выпустил сервисный бюллетень с
осциллограммами по этой проблеме (схема на которой указаны импульсы синхронизации датчиков колена и датчика распредвала).

А всему виной не верно написанное программное обеспечение ECU и просчет инженеров при резервировании кода для такого явления, как растянутая цепь (всё равно когда-то цепь должна же растянуться?!).
Свободного кода неисправности не осталось, а ввести его — означало перепрошивку всего программного обеспечения на всех ECU ( это грозит отзывом всего модельного ряда, а это, в свою очередь и убытки, и репутация фирмы!)…
И было принято решение просто дописать в современных расшифровках дополнительный комментарий (что дешевле всего) к описанию кода P0335, а именно «растяжение цепи».
Теперь код P0335 в текстовом комментарии обозначает неисправность датчика коленвала и его электрических цепей, а также растяжение цепи (имеется в виду «металлическая цепь» газораспределительного механизма).
Причем старые сканеры будут так и писать “по-старому”, а в новых и в новых мануалах добавится этот комментарий.

Если предположить, что сигнал с датчика КВ присутствует, то вообще ошибки Р0335 — быть не должно никак.Так как датчик исправен и работает.Тут было бы правильно написать расшифровку, что сигналы двух датчиков есть, но фаза у них нарушена.При возникновении такой ошибки всем хочется малой кровью решить вопрос и заменить датчик, но чаще всего вы меняете один исправный датчик на другой, а результата — нет.
Совет:
при возникновении ошибок по датчикам коленвала и распредвала — уделите внимание вначале состоянию цепи, руководствуясь, либо натяжителем, либо осциллографом. А только после этого принимайте решения о замене датчиков.
Сделав анализ по сайту, можно уверенно сказать, что машин выпуска 2001-2004 года — большинство — это именно и есть та самая группа автомобилей, которая уже требует непосредственного внимания к цепи и её компонентам. Либо автомобили, реальный пробег которых, уже приблизился к отметке в 200 тыс км .
Замена цепи не приговор и менять автомобиль или мотор по этой причине как минимум не оправданно.Это нормальный рабочий процесс обслуживания. Если вы не хотите с этим связываться — не пишите вопросов о запуске, тяге, шуме и тд — так как вам известна причина, но вы её игнорируете.
P12 2.0л-
13028-6N200 Цепь грм
13070-6N20A Натяжитель цепи ГРМ
13091-6N200 Планка направляющая цепи грм, левая
13085-6N200 Планка успокоителя цепи ГРМ, правая

P12 1.6л-
13028-4M51A Цепь привода распредвала
13070-AU000 Натяжитель цепи грм
13091-7J600 Планка успокоителя цепи ГРМ, левая
13085-7J600 Планка успокоителя цепи ГРМ, правая

P12 1.8л-
13028-4M51A Цепь привода распредвала
13070-AU000 Натяжитель цепи грм
13091-7J600 Планка успокоителя цепи ГРМ, левая
13085-7J600 Планка успокоителя цепи ГРМ, правая

Растяжение цепи грм признаки

Seva
1kachok1
MA3a
jwucfcfm

Всем желающим! Изготовлены клубные автомобильные рамки. Более подробная информация на нашем форуме >>>

Симптомы растяжения цепи C5 X7

Симптомы растяжения цепи C5 X7

dedao » 12 янв 2014, 13:58

Всем привет, нужен совет бывалых.

У машины с недавних пор появились следующие симптомы:
1. Машина подергиваеться ( но не тупи ) при разгоне , в основном после небольшого прогрева двигатетя (10-20 км езды) на 1-2 передаче
2. Есть звук на холодную шелест, похож на звух трещетки. Звук еле слышен.
3. Звук после прогрева почти пропадет, но при резком нажатии на педаль газа еле улавливаться однократный звон (очень похожи на звук когда дергаешь за цепь)
3. ГРМ замене – там все впорядке , слушали дважды ролик и натяжитель, звуков посторонних нет.
4. Расход прежний

Машина С5 x7 1.6 hdi 2009 155.000 пробег

Вопросы
1. Какие симптомы растяжения цепи ?
2. Какие симтомы кончины натяжителя цепи?
3. Как можно проверить пункты 1,2 ?
4. Где можно у нас поменть цепь за не бешенные деньги ?
5. Можно ли ездить с такими симтомами какое-то время или срочно менять?
6. Может кто уже сталкивался с такой проблемой?

Буду весьма благодарен за любую информацию и контакты проверенных людей, кто бы мог помочь с даной проблемой.

Re: Симптомы растяжения цепи C5 X7

cital » 12 янв 2014, 15:33

Re: Симптомы растяжения цепи C5 X7

Popesych » 12 янв 2014, 15:35

Re: Симптомы растяжения цепи C5 X7

cital » 12 янв 2014, 15:57

Re: Симптомы растяжения цепи C5 X7

Popesych » 12 янв 2014, 16:08

Re: Симптомы растяжения цепи C5 X7

cital » 12 янв 2014, 16:12

Re: Симптомы растяжения цепи C5 X7

cital » 12 янв 2014, 16:14

Re: Симптомы растяжения цепи C5 X7

Urri » 12 янв 2014, 19:42

15/10/2006 дата образования Клуба.

Re: Симптомы растяжения цепи C5 X7

Popesych » 12 янв 2014, 23:49

Re: Симптомы растяжения цепи C5 X7

dedao » 13 янв 2014, 08:59

Всем спасибо, но вопрос еще актуальный.
Из беседы выше вот что имеем.

1. определить можно по звуку.
но звук не может дать 100% гарантии- только вскрытие

2. Какие еще симптомы могут быть. Как будут вести себя машина при растянутой цепи.
-дергаться
-тупить
-расход
-глохнуть
-троить
и т.д

Вот бы послушать звук кончины цепи на данных моделях двигателя. На ютубе есть видео, но звуки разнятся от ролика к ролику. Часть роликов можно отнести к гулу роликов а часть к цепи. Если кто найдет ролик с реальным звуком растянутой цепи – буду благодарен.

3. Ну конечно интересует цена вопроса замены цепи.

ПС. Сам понимаю что если есть звук и он громкий и постоянный то лечить проблему надо незамедлительно, но проблема у меня скорее на ранней стадии и поэтому хотелось услышать ваше мнение по всему этому

Re: Симптомы растяжения цепи C5 X7

dedao » 14 янв 2014, 11:40

Re: Симптомы растяжения цепи C5 X7

5euro » 18 янв 2014, 22:22

Re: Симптомы растяжения цепи C5 X7

cital » 18 янв 2014, 22:32

Re: Симптомы растяжения цепи C5 X7

5euro » 31 мар 2016, 19:14

Re: Симптомы растяжения цепи C5 X7

cital » 31 мар 2016, 22:35

Re: Симптомы растяжения цепи C5 X7

5euro » 01 апр 2016, 07:54

Re: Симптомы растяжения цепи C5 X7

cital » 01 апр 2016, 09:15

Re: Симптомы растяжения цепи C5 X7

5euro » 05 апр 2016, 10:02

Re: Симптомы растяжения цепи C5 X7

borick » 05 апр 2016, 11:05

Re: Симптомы растяжения цепи C5 X7

5euro » 05 апр 2016, 11:25

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0

Неисправности ГРМ: признаки, причины и способы устранения

В основе любого силового агрегата и одним из основных составляющих любого ДВС является газораспределительный механизм. Его главная функция – управление впускными и выпускными клапанами. На впускном такте открываются впускные клапана. Топливная смесь подается в камеры сгорания. На выпускном такте открываются выпускные клапана, и происходит удаление отработанных газов из цилиндра. Этот механизм в целом вполне надежен, если соблюдать правила эксплуатации автомобиля. Но иногда и он выходит из строя. Давайте рассмотрим основные неисправности ГРМ, их причины и способы ремонта.

Устройство ГРМ

Для начала кратко вспомним, как устроены эти механизмы. На большинстве моделей двигателей газораспределительный механизм состоит из следующих узлов и деталей.

Итак, клапанами управляет распределительный вал. Чаще всего его изготавливают из стали или чугуна. Он установлен в картере. Этот картер перекрывает крышка ГРМ. Также на современных двигателях распределительный вал можно найти в головке блока цилиндров. Когда вал вращается, то он воздействует на кулачки, которые, в свою очередь, воздействуют на свой клапан.

Также в конструкции предусмотрены толкатели – они бывают стальными или чугунными. Их функция – передать усилие от распределительного вала и кулачков к клапанам.

В механизме есть два клапана – впускные и выпускные. Их задача – подача топливной смеси в камеру сгорания и затем удаление отработанных газов. Клапан – это стержень с плоской головкой. Впускные и выпускные элементы отличаются друг от друга. Отличие касается диаметра головки или тарелки. Изготавливают эти элементы ГРМ из стали и жаропрочной стали (в случае с выпускными клапанами). Ножка представляет собой стержень с канавкой. Она нужна для того, чтобы фиксировались пружины. Клапана могут двигаться только к втулкам. Чтобы в цилиндры не попадало масло, применяют уплотнительные колпачки. К каждому из клапанов прикрепляют наружную, а также внутреннюю пружину. Штанги в устройстве ГРМ необходимы, чтобы передавалось усилие от толкателей на коромысло.

Распределительный вал вращается за счет привода. Он может быть цепным или ременным. Привод передает вращение от коленчатого вала. Распределительный делает один оборот на два оборота коленчатого – это рабочий цикл двигателя.

Возможные неисправности

Среди неисправностей ГРМ выделяют неполное закрытие клапанов, чрезмерный зазор между стержнем клапана и носком коромысел. Также изнашиваются шестерни, толкатели, штанги, оси коромысел, втулки подшипников и шейки распределительного вала.

Рассмотрим причины и последствия некоторых типичных поломок этого механизма, а также признаки неисправности ГРМ.

Снижение компрессии

Один из симптомов неисправностей – это снижение компрессии двигателя и хлопки в выхлопной трубе. Это происходит после того, как на клапане образуется нагар, раковины. Нередко элемент может прогорать. Причина прогара кроется в неплотном прилегании впускного и выпускного клапанов к своим седлам. На снижение компрессии влияют и другие факторы. Это деформация головки блока цилиндров, сломанные или изношенные пружины, заклинивание стержня во втулке, отсутствие промежутка между клапаном и коромыслом.

Снижение мощности

Нередко неисправности ГРМ проявляются в виде снижения мощности, в виде троения и металлических стуков. Все это признаки того, что клапана открываются не полностью. Часть смеси топлива и воздуха не попадает в камеры сгорания двигателя. Впоследствии повышается тепловой зазор, и выходят из строя гидрокомпенсаторы. Собственно говоря, это и является причиной неправильной работы механизма и клапанов.

Износ ремня или цепи

Это одна из самых основных неисправностей ГРМ, которая случается особенно часто. При этом двигатель может полностью выйти из строя. Приводной ремень обрывается, а поршни ударяют по еще не закрывшимся клапанам, так как распределительный вал больше не вращается. Причина кроется в износе ремня или цепи.

Выявление и устранение неисправностей ремня ГРМ

Повреждение приводного ремня приводит к катастрофическим последствиям, и это особенно частая поломка. Давайте посмотрим причины неисправности ГРМ ремней.

Итак, чаще всего элемент выходит из строя по причине разрыва прямого корда. Это может быть связано с тем, что ремень перед установкой на двигатель был изломан. Вторая причина – это разрыв скрученного корда.

Это случается, если между ремнем и шкивом распределительного вала попало какое-либо инородное тело. В результате оно глубоко врезалось в резиновый ремень, и корд разорвало. Также такое может случаться при неверной установке. Случается, что к этой неисправности приводит неаккуратность – шкив распределительного вала могли вращать острой отверткой.

Срезание зубьев

Это случается по причине слабого натяжения ремня. Такая неисправность ГРМ к катастрофическим последствиям не ведет, но работа двигателя может быть нарушена. Машина может не завестись. Среди причин можно выделить также заклинивание шкива распредвала, а также несносность.

Выемки на зубцах ремня

Это происходит по причине чрезмерно низкого натяжения. Еще это возникает из-за потерь натяжения в процессе эксплуатации.

Трещины спинки ремня

Здесь специалисты выделяют перегрев ремня, эксплуатацию в низких температурах. Кроме этого, причиной может стать изношенный направляющий ролик.

Износ краев ремня

Если ремень визуально сильно изношенный с одного из краев, то, возможно, есть повреждения на фланце или несносность. В таком случае его нужно однозначно менять.

Долгое время считалось, что цепь значительно надежней ременного привода. И это действительно так, но и цепь далеко не бессмертна. Случаются и неисправности цепи ГРМ. Если рвется ремень, то существует пусть небольшой, но шанс спасти мотор. В случае с обрывом цепи ситуация может быть значительно хуже. Цепь массивнее ремня, и если оборвется, то буквально перемалывает двигатель. Происходит сильное повреждение клапанов и поршней. В целом, неисправность цепи одна – она рвется.

Среди причин можно выделить качество масла. Ресурс цепи составляет 250 тысяч километров, но так долго они редко ходят. Широко известны случаи, когда цепь в двигателе обрывало при пробеге 100, а также 60 тысяч километров. Но это чаще заводской дефект в конкретных автомобилях. Нередко неполадки связаны не только с маслом, но и с ошибками инженеров.

Признаки износа

Об изношенной цепи скажут несколько симптомов. Чтобы не пришлось делать капитальный ремонт двигателя (который обычно очень дорогой), необходимо по мере растягивания менять цепь.

Если двигатель работает на холостом ходу грубо и неравномерно, то цепь уже «подходит». Такая работа мотора связана с тем, что изменились фазы газораспределения. Если цепь стрекочет в режиме холостого хода, то это также один из признаков, что вскоре могут случиться непоправимые неисправности привода ГРМ.

Если после удаления крышки видно, что натяжитель вышел на свое максимальное расстояние, если на зубьях звездочек появится износ, то лучше всего выполнить замену цепи.

Ремонт и обслуживание ГРМ

Основная проблема в этом механизме – это изношенные шейки, кулачки и увеличенный зазор в подшипниках. Для уменьшения зазора необходима шлифовка шеек распределительного вала. При этом также углубляют канавки для подачи масла. Шейки шлифуют под ремонтный размер. Далее после ремонта проверяют высоту кулачков.

На опорных частях под шейки не должно быть даже минимальных повреждений. На корпусах подшипников не должно быть трещин. После чистки и промывки распределительного вала обязательно проверяют зазор между шейками и отверстием в опоре ГБЦ.

Цепь не должна быть растянутой и иметь механические повреждения. Пока она не изношена, ее можно регулировать. Отворачивают стопорный болт на половину оборота. Затем поворачивают коленчатый вал на 2 оборота и далее стопорный болт заворачивают.

В остальном устранение неисправностей ГРМ заключается в замене изношенных элементов. Также необходимо проводить периодическую регулировку клапанов на автомобилях, не имеющих гидрокомпенсаторов.

Заключение

Как видно, в механизме ГРМ самые популярные проблемы – это приводные ремни и цепи. Именно с этим чаще всего специалистам приходится сталкиваться при ремонте. Другие поломки случаются реже. Но стоит помнить, что самостоятельно диагностировать данный узел сложно – нередко симптомы могут соответствовать и другим поломкам. Также стоит помнить, что большинство проблем с ГРМ будут приводить к нарушению фаз распределения. И тогда можно начинать искать причины и способы устранения неисправностей ГРМ. Самостоятельно можно провести регулировку тепловых зазоров клапанов, а все остальное лучше доверить специалистам.
