Redpower схема подключения

Подключение Китайской Магнитолы 2 Din Схема Подключения

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.


Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.

После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки.
2DIN магнитола с Aliexpress. Установка + схема

Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида.

Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место.

Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине.

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.

Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие.

Ну вот теперь все фэншуненько.

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Снимаем стеклышки, сдергиваем центральную накладку.
Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.


Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

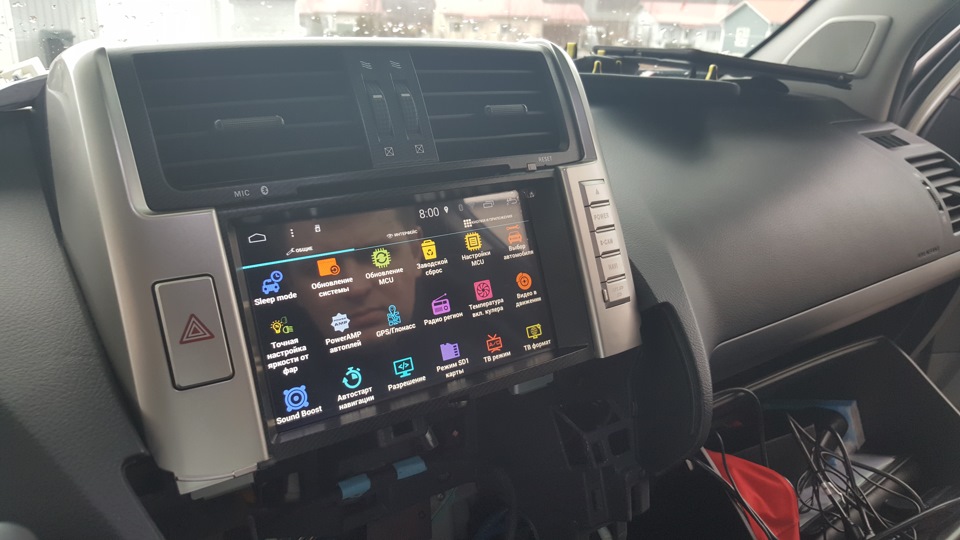

Toyota Land Cruiser Prado Бегемот › Бортжурнал › RedPower 21065B. ч 1.3 — Установка и подключение ГУ

При покупке отдельно уточнялся вопрос с продавцом, точно ли не потребуется играть с проводами и точно ли комплект полный и готовый для полного подключения ГУ. ответ был «да», но на самом деле все как всегда 🙂

с подключение штекров от штатного радио проблем нет, а вот с подключением задней камеры надо повозиться.
дополнительно потребуется преобразователь напряжения и RCA колокольчик.
** преобразователь вроде как необходимо попросить в магазине, и его вам с радостью дадут, но ктоЖЖ знал об этом, хорошо один у нас был дома. Колокольчик тоже нашелся

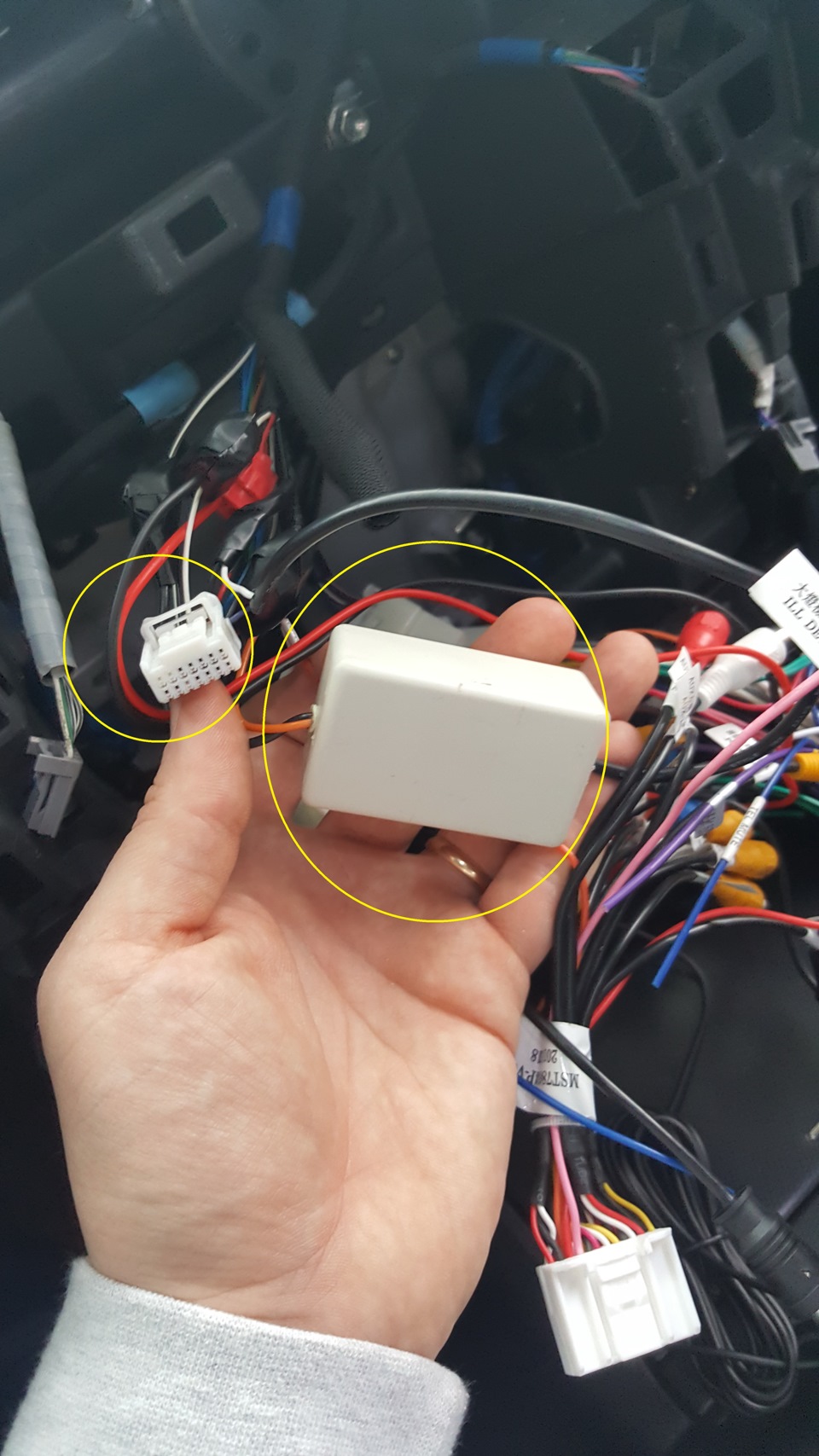

схема подключения преобразователя и колокольчика

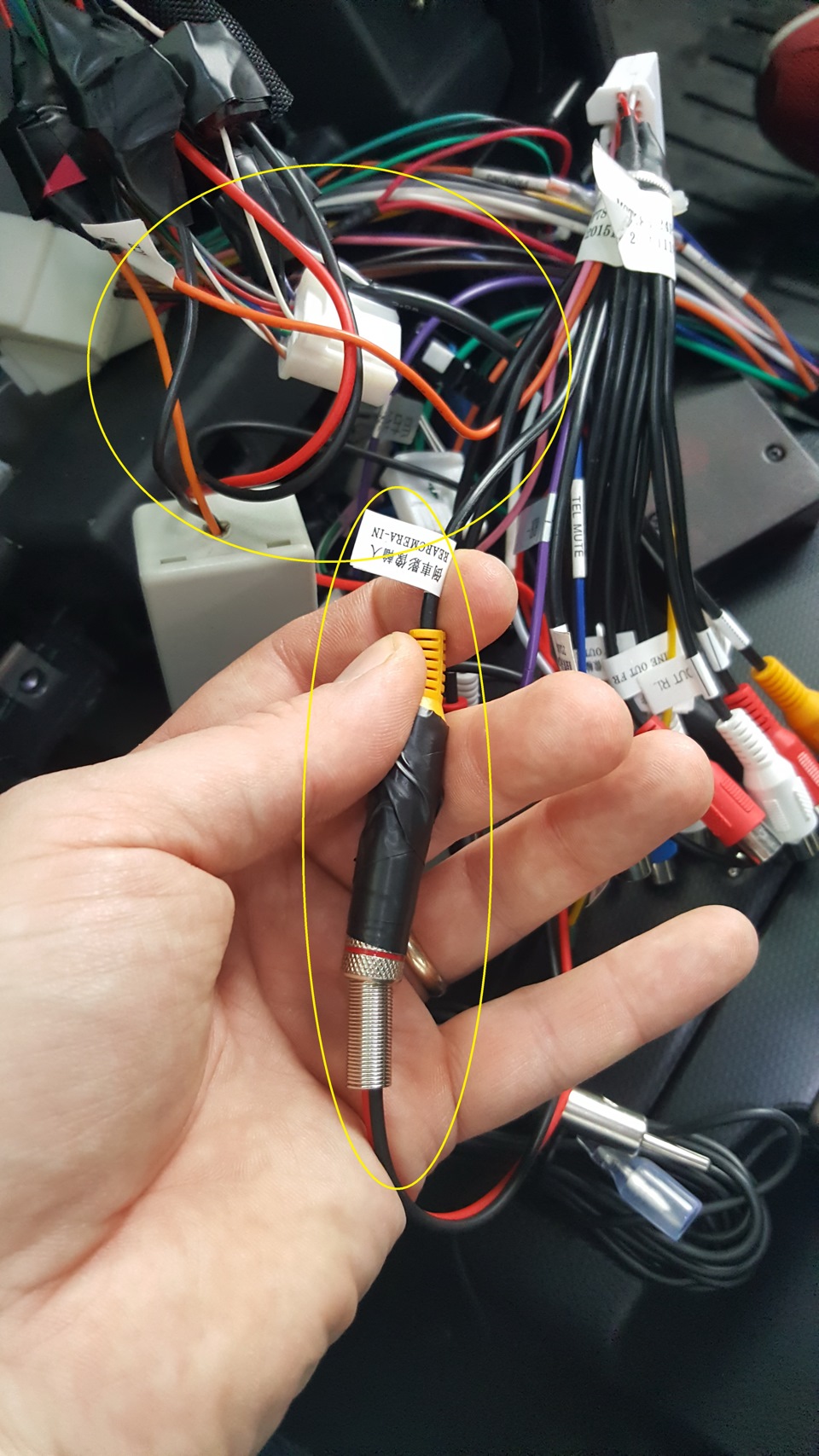

для подключения камеры нам нужен желтый колокольчик REARCAMERA-IN и оранжевый провод BACK из колодки ГУ. Колокольчик из подключения по верхней схеме вставляем в колокольчик от ГУ, а провод BACK соединяем с оранжевым + от преобразователя

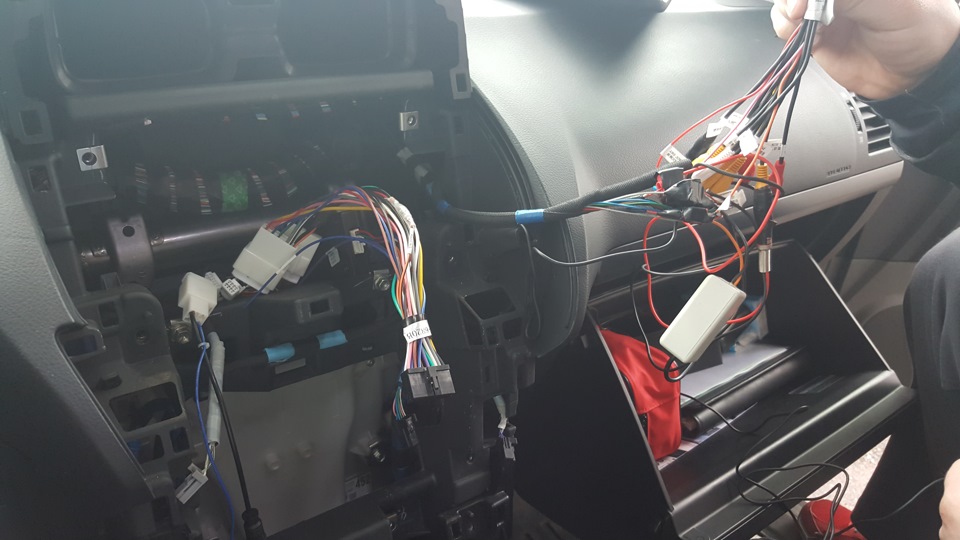

получаем вот такую бороду.

далее просто. подключаем штекеры, подключаем антенну wi-fi, gps, антенну радио
перематываем места соединений штекеров изолетной

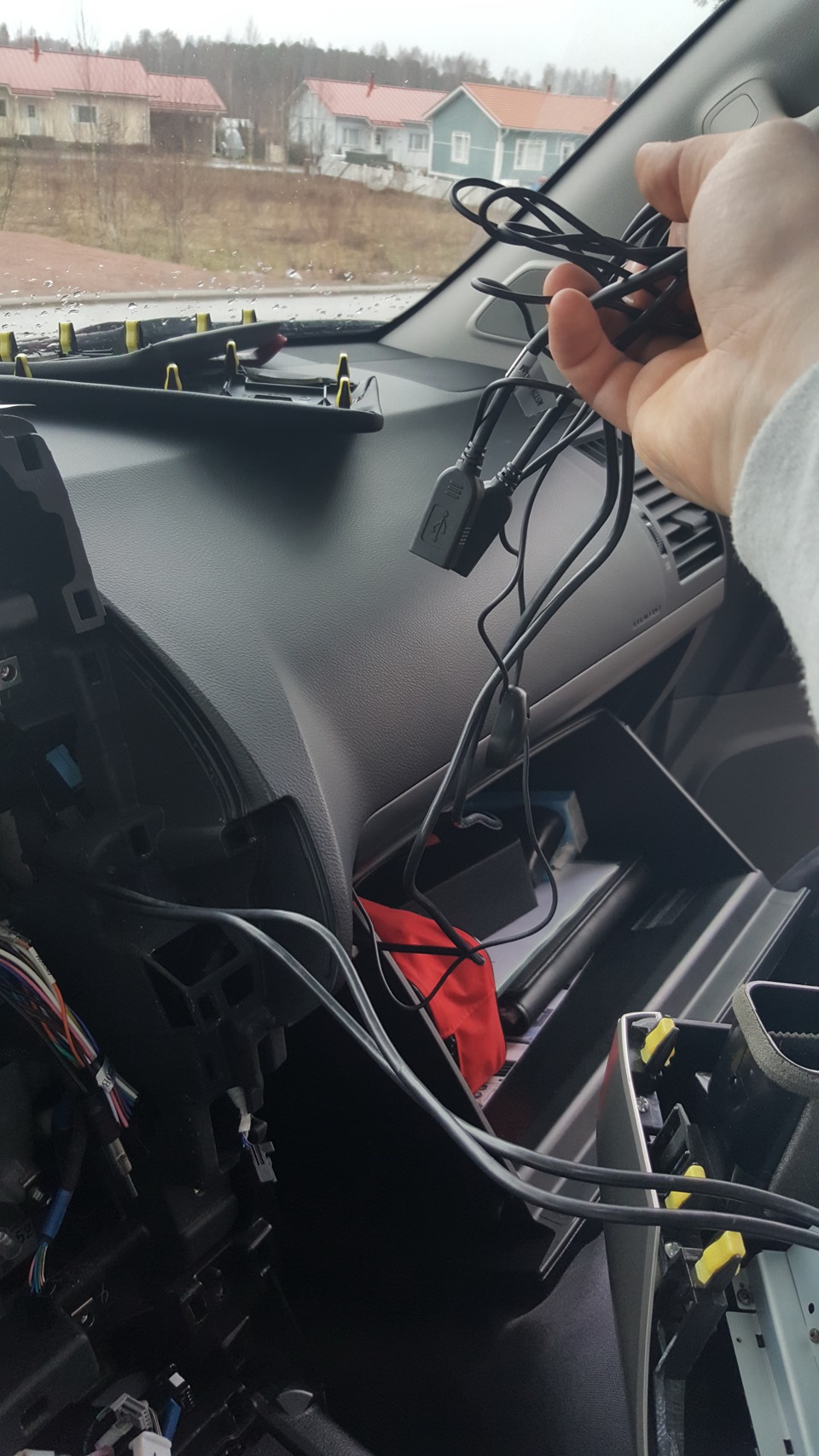

usb, gps и микрофон выводим в бардачек

проверяем, что все необходимые подключения сделаны, укладываем провода в ниши, максимально плотно, что бы ГУ встала ровно.

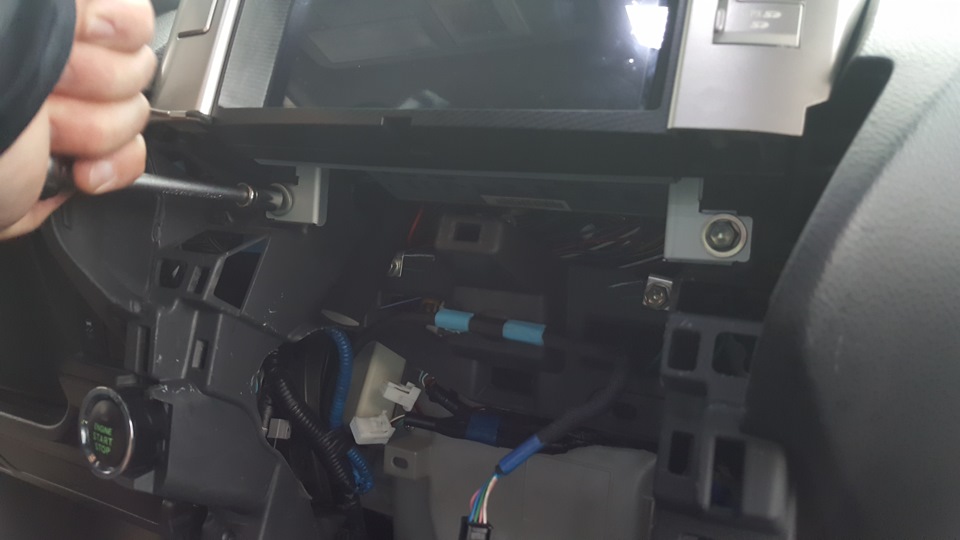

Закрепляем ГУ болтами

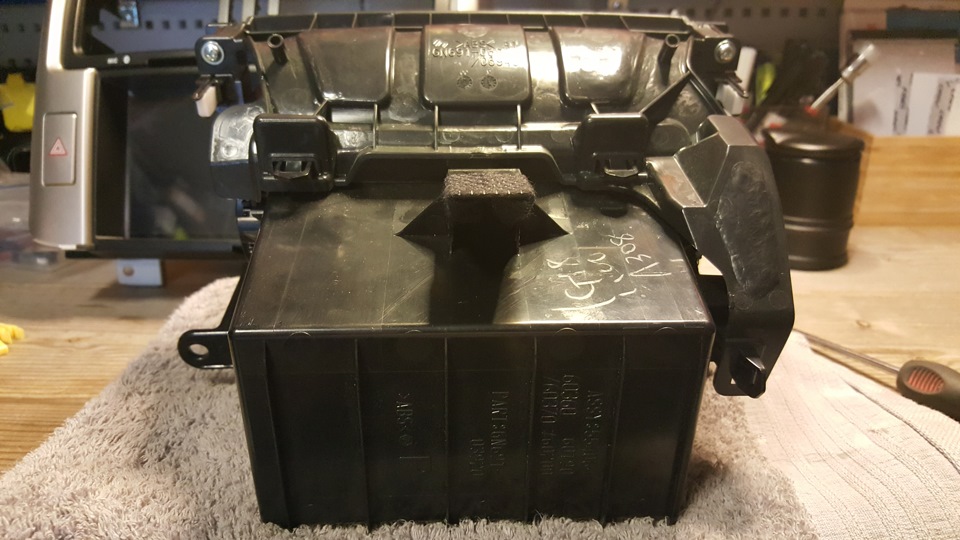

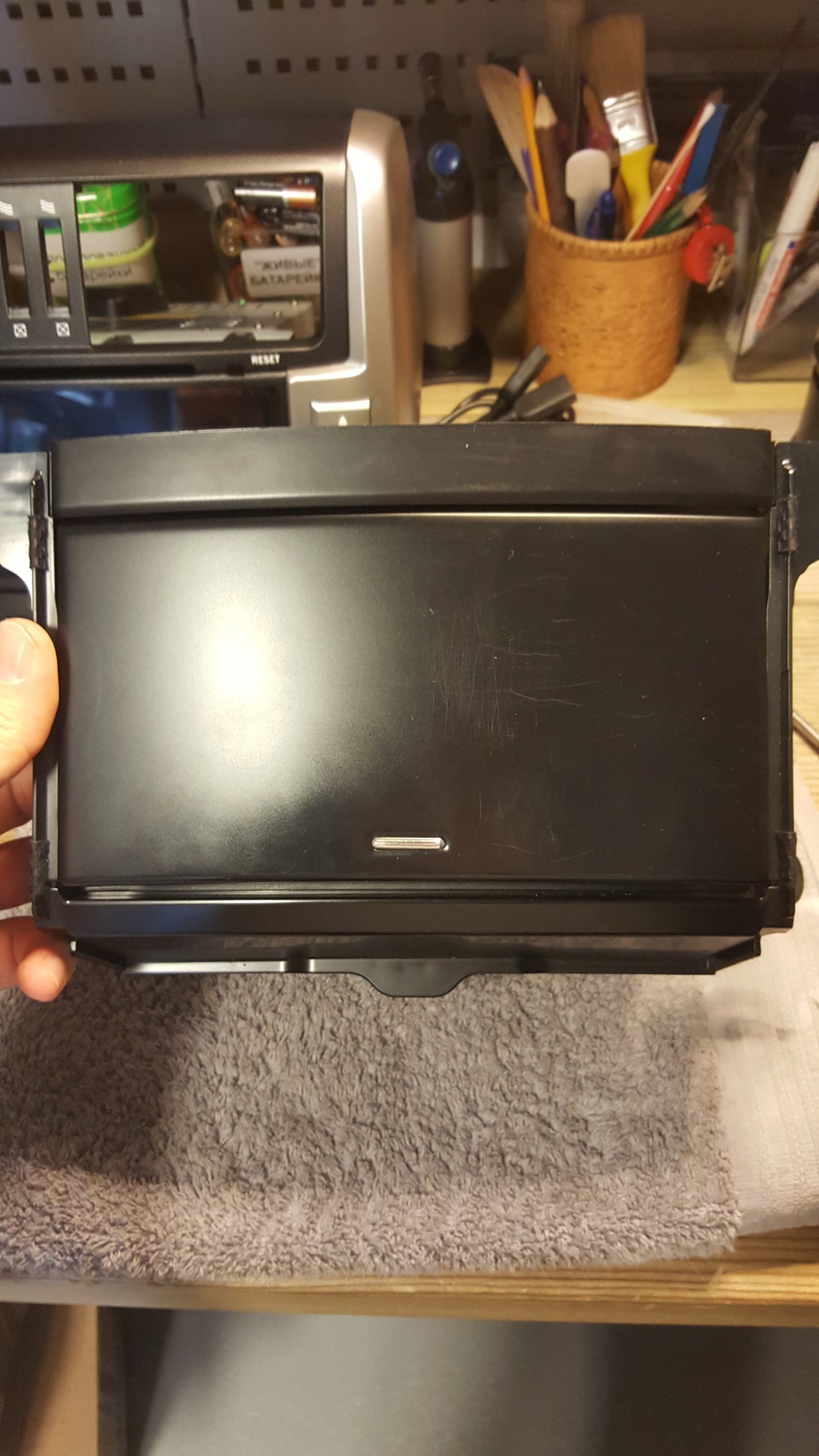

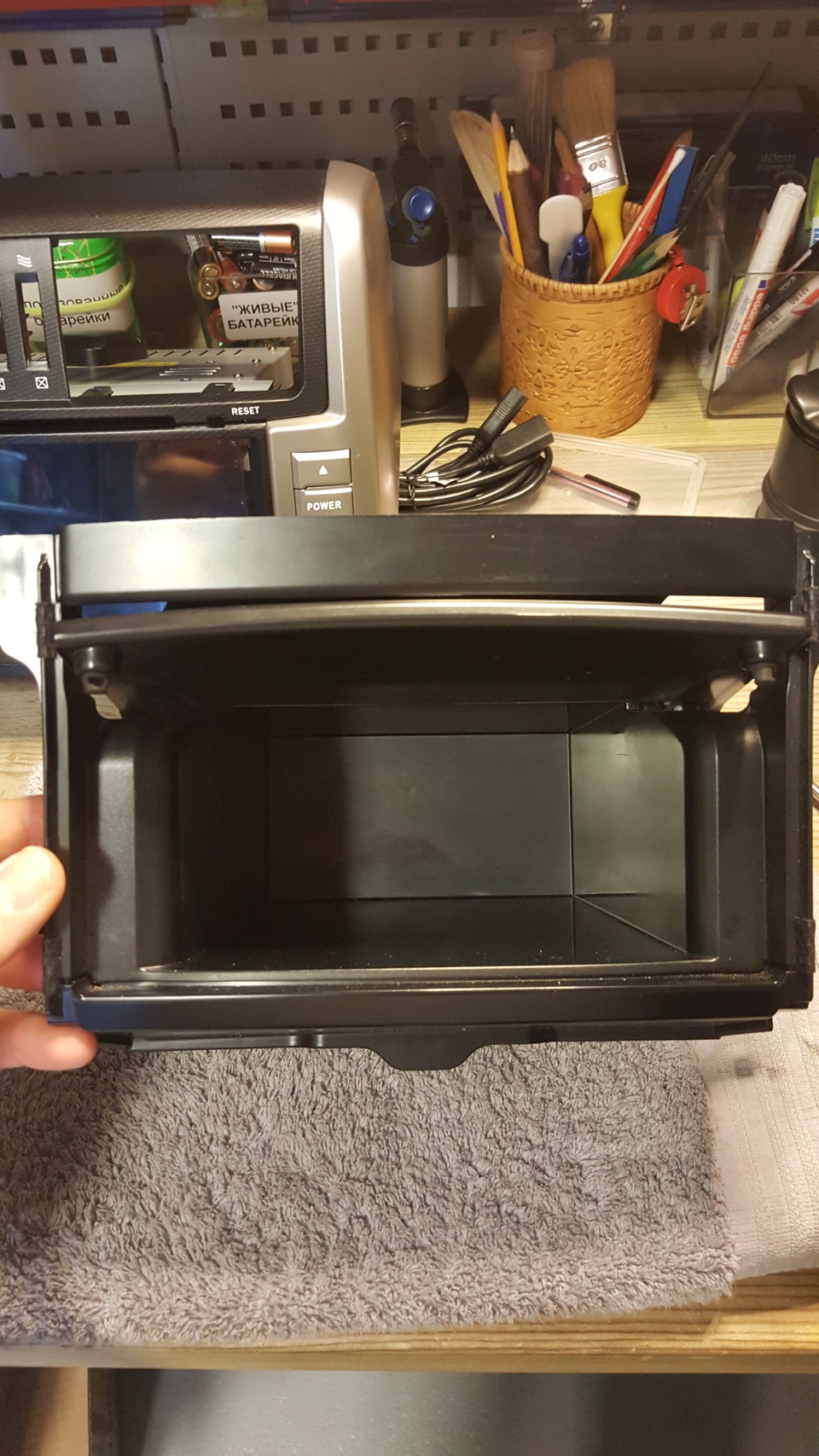

Вместо штатного радио, я поставил перчаточный ящик

Собираем консоль в обратном порядке

GPS вывел под стекло, с правой стороны
Микрофон пока живет за зеркалом заднего вида
2 x usb поселились в бардачке

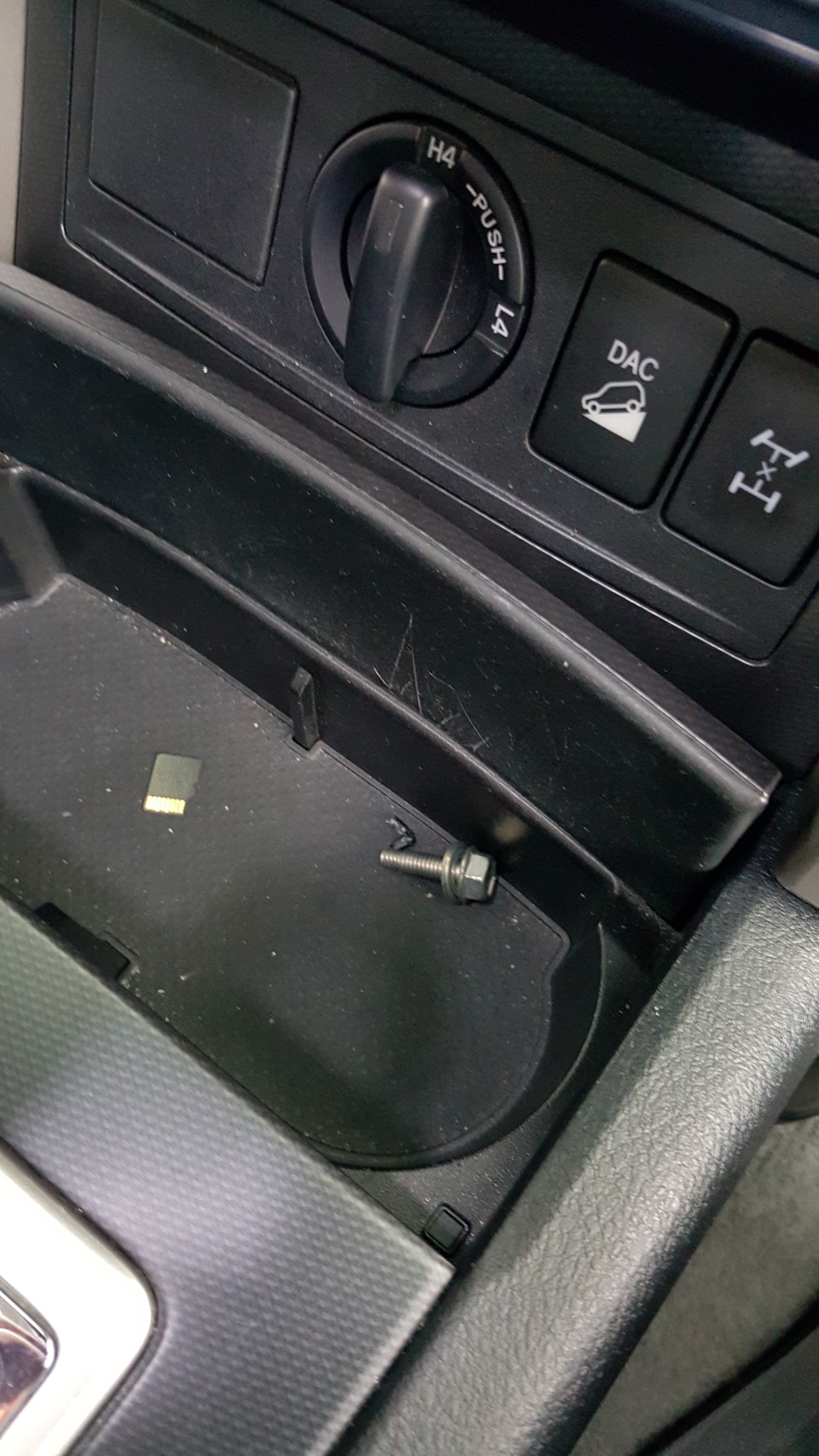

ну и традиционно, осталось что-то лишнее 🙂

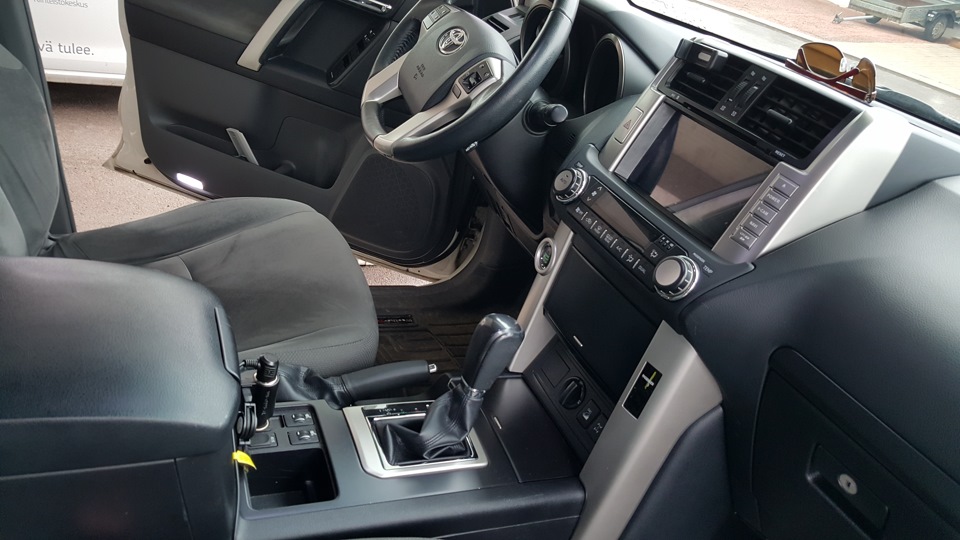

Toyota Land Cruiser Prado 2010, двигатель дизельный 3.0 л., 173 л. с., полный привод, автоматическая коробка передач — электроника

Машины в продаже

Toyota Land Cruiser Prado, 2011

Toyota Land Cruiser Prado, 2014

Toyota Land Cruiser Prado, 2010

Toyota Land Cruiser Prado, 2013

Смотрите также

Комментарии 30

Где перчаточный ящик брал?

не дашь ссылочку?

от штатного радио какие то провода -штекера остаются не подключенными к ГУ? так я понимаю?то есть лишними?

Верно, несколько «фишек» остаются не подключенными.

у меня по ходу так и будет, а они почему не нужны?

Приветствую. Тоже хочу заменить ГУ, как работает в мороз в непрогретой машине? По косякам бы по подробнее? Кнопки на руле, конектятся без проблем?

в мороз вроде проблем на было. а если бывали сильные морозы, то и сам прадик подтупливает, чего уж от китаца ждать
кнопки на руле без проблем законектились, я их в этой версии вроде почти и не настраивал даже
из «минусов». отсутствует разьем для карты памяти впереди. за крышкой просто пустота. как-то колхозно.
если поставить «спящий» режим, то есть магнитола отключается через 30 минут после того, как заглушена машина (иногда удобно, если выскакиваешь из машины на пару минут) то иногда при включении пропадает звук на андройдовых программах, решается проблема включением радио. может новая прошивка излечит. Иногда пропадают парковочные линии у камеры заднего вида. они собсно вообще не нужны и их можно отключить. С радио так и не разобрался, я его скорее всего просто не подключил по-человечески. В остальном все работает, конектится к 3г и вайфаю, проигрывает видео с флешек и прочее. я попрежнему доволен заменой.

Спасибо, брали через какую компанию? У меня комплектация еще проще с перчаточным ящиком. В голове свой усилитель? А то у меня усилителя в машине нет.

брал через передставителя редповера в спб, со скидкой в 5т/руб
про усилитель не знаю. забыл сказать, колонки задние у меня не работают теперь, знаю ребят, что в Москве готовы за 5 минут дело поправить, но до них пока не доехать, а инструкцию они дать не хотят ))

Могли бы и поделится мы же далёко от Москвы), у нас есть Кулибины от электрики, думаю разобраться можно. Еще я в описании не нашел, есть двд привод у этой шарманки?

двд — конечно есть )) только я его даже не испытывал
по колонкам просто руки еще «не дошли», как-нибудь разберусь

Ок, спасибо за разъяснения.

рад помочь, если полезной информация будет

Поздравляю с обновой. Вот уже месяц прошел, пора отзывы об аппарате подробные написать ))) Сам думаю, на что родную штатную глючную балалайку поменять…

спасибо! напишу скоро. ) не без косяков, пока пытаюсь решить их

Ответы на часто задаваемые вопросы

Раздел находится в стадии наполнения.

Где взять прошивки и ПО?

Все прошивки выкладываются на нашем форуме. Пожалуйста. Прежде чем обновляться, задайте себе вопрос зачем это Вам нужно!. процедура обновления при неумелом обращении или спешке может навредить вашему головному устройству. Пользуйтесь правилом «Семь раз отмерь а один режь». Для вас на видеоканале есть видеоуроки.

Раздел 180 серия находится здесь

Раздел 210 серия находится здесь

Раздел 310 серия находится здесь

Раздел 120 серия находится здесь

Раздел ТВ тюнеры находится здесь

Раздел Catfish2 находится здесь

Программа USB TPMS для Android автомагнитол находится здесь

Инструкция по использованию для автомагнитол 210 и 180 серии абсолютно идентичны. Находится здесь

Программное обеспечение для усилителей находится здесь

Инструкции, техноты установок, распиновки.

Вся информация собирается из разных источников по крупицам. На яндекс диске вы найдете ту информацию, которой мы владеем.

  • Также рекомендую подписаться на видеоканал youtube . Где снимаются видеообзоры по установке и даются советы

Если вы сомневаетесь, не уверены, не умееете и т.д то лучше обратиться к профессионалам. Список наших партнеров указан на сайте

Как подключать видеокамеру парковки. Основные ошибки и их диагностика

Как получить скидку?

Есть несколько вариантов получения скидки:

1. Приобрести продукцию. Связаться с администрацией сайта boss@redpower.su и договориться о создании видеообзора или статьи по Redpower. За предоставленный материал получить скидку в размере до 10000руб. После оплаты материалы становятся собственностью компании которые в дальнейшем будут использоваться в целях компании. Отзыв должен быть качественным, полезным и честным.

2. На сайте действует накопительная система скидок. Поэтому все покупки совершайте с 1 аккаунта.

3. Если у вас есть скидочный купон, то вы его можете ввести при оформлении заказа. Скидки не суммируются (либо скидка по скидочному купону, либо скидка по действующей накопительной системе скидок).

4. Приобрести товар из раздела «распродажа»

Вопросы по доставке

У всех транспортных компаний есть два вида доставки: «до двери» и «до терминала» в вашем городе.

Доставка нашей компанией осуществляется по умолчанию транспортной компанией «СДЭК».

Если до вашего населенного пункта нет доставки СДЭК, то мы используем EMS Почта России.

Стоимость доставки по России 0 руб. на все заказы при сумме заказа 12000 руб. и выше.

Если сумма заказа меньше 12000 руб., то доставка будет платная. Рассчитывается менеджером при обработке заказа.

Если вы заказываете доставку НАЛОЖЕННЫЙ ПЛАТЕЖ. То доставка также будет за счет получателя +% берет Почта России за перевод денег. Процент вам назовет только сотрудник «Почта России».

Доставка в другие страны также возможна. Рассчитывается в индивидуальном порядке менеджером.

Если у вас есть особые требования по доставке: Просим указывать их в поле комментарии при оформлении заказа. Например: «Отправьте пожалуйста ТК ПЭК до Терминала».

Подробнее описано тут.

Правила возврата

Возврат осуществляется в течении 14 дней с даты приобретения. Если вы покупали товар дистанционно, то 14-дневный срок наступает с даты получения товара.

Возврат осуществляется через место покупки. Если вы покупали у третьих лиц, то именно к ним стоит и обращаться, а не напрямую в компанию Redpower.

Возврат товара должен быть осуществляется с сохранением товарного вида, заводской упаковке и полной комплектации.

При дистанционном возврате, товар осматривается на комплектность и повреждения сервис-центром. Затем осуществляется перевод денежных средств.

Компания не покрывает транспортные расходы и расходы по установочным работам.

Какое устройство лучше, с DVD или без DVD?

Компания Redpower с 2015 года выбрала стратегию постепенного отказа от DVD привода в пользу бОльшего экрана и стабильности устройств.

. Ниже будут приведены тенденции рынка. Основываясь на которые вы можете сделать выбор.

1. DVD привод самая ненадежная часть головного устройства. 2. Эпохе дисков грозит та же судьба что и кассет и бабин. 3. Освободившееся пространство можно использовать для разработки и установки DSP процессора автозвука. 4. Большой размер экрана удобнее в использовании за рулем.

Что лучше выбрать вам, вопрос индивидуальный. Решать вам.

Есть ли у вас партнеры в других городах? Как стать партнером?

Основная деятельность компании Redpower — оптовая продажа своей продукции.

В разделе сайта «Сотрудничество» Представлены надежные партнеры нашей компании. Они обучены и обладают большим объемом специфической информации, необходимой для установки, подключения и настройки автомагнитол. Мы также открыты для работы со всеми компаниями, которые готовы работать по высоким стандартами и развиваться. Все заявки также принимаются на почту коммерческому директору. Контакты тут.

Частые вопросы по 210 серии (Ошибки, настройки системы и тд)

Прежде чем задать вопрос, пожалуйста, почитайте шапку ветки форума

Отзывы наших клиентов

Честные отзывы от живых людей. Попробуем собрать портфолио

Схема подключения магнитолы Media Nav Evolution от Renault

Штатная магнитола на Lada XRAY называем Media Nav Evolution (досталась от Renault) имеет сенсорный экран и множество полезных функций. Например, есть возможность выводить на нее изображение с камеры заднего вида, пользоваться навигационными программами, а также подключить сабвуфер. Если вы столкнетесь с подобными доработками, то без схем распиновки разъемов не обойтись.

Снимаем магнитолу и обнаруживаем на ее обратной стороне несколько разъемов:

  1. 24-пиновый разъем — управление
  2. 8-пиновый разъем — подрулевый джойстик
  3. 12-пиновый — аудио разъем
  4. Разъем антенны системы навигации (GPS)
  5. Разъем антенны радиоприемника

Схема 24-пинового разъема Media Nav:

  1. «+12В» если включена подсветка приборов. Включает подсветку кнопок + — и Power на Media Nav. Работает даже если на сам прибор питание не подается.
  2. «+12В» если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут Media Nav Evolution отключается.
  3. «+12В» с коробки передач, если рычаг переключения в позиции R.
  4. Резерв.
  5. Резерв.
  6. Резерв.
  7. Сигнал внешнего микрофона
  8. Питания внешнего микрофона
  9. «+6В» для питания штатной камеры (подается, если есть +12В на контакте 3).
  10. Плюсовой сигнальный провод штатной камеры.
  11. Плюс второго линейного входа (данный вход блокируется программно).
  12. Включает второй линейный вход, если он разблокирован программно при замыкании на массу.
  13. Сигнал скорости. Влияет на регулировку громкости в зависимости от скорости.
  14. «+12В» при включении зажигания.
  15. CAN шина
  16. CAN шина
  17. Резерв
  18. Резерв
  19. «Масса» внешнего микрофона.
  20. Резерв
  21. «Масса» питания камеры (без помех).
  22. «Масса» сигнала камеры
  23. «Масса» второго линейного входа
  24. «Масса» экрана второго линейного входа

Схема 8-пинового разъема (управление джойстиком на руле):

Схема 12-пинового аудио разъема:

  1. плюсовой контакт левого заднего динамика
  2. плюсовой контакт левого переднего динамика
  3. плюсовой контакт правого переднего динамика
  4. резерв
  5. +12В с аккумулятора
  6. минус левого заднего динамика
  7. минус левого переднего динамика
  8. минус правого переднего динамика
  9. плюс правого переднего динамика
  10. минус правого заднего динамика
  11. резерв
  12. общий минус

Напомним, ранее мы рассматривали инструкции по обновлению навигационных карт, а также прошивку магнитолы (для расширения ее возможностей).

Самостоятельное подключение автомагнитолы или приемника в авто

Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают двух размеров по высоте — одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) — существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 — Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему — без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов , в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.

Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

— GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Рекомендации при подключении магнитолы на машине:

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.


Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

Ссылка на основную публикацию
