Штанга поперечной устойчивости ваз 2107

Подушки и штанга стабилизатора поперечной устойчивости — замена

Стабилизатор поперечной устойчивости снимаем при деформации штанги или замене всех резиновых подушек кронштейнов ее крепления. Резиновые подушки обойм крепления штанги стабилизатора к рычагам заменяем, не снимая самой штанги.

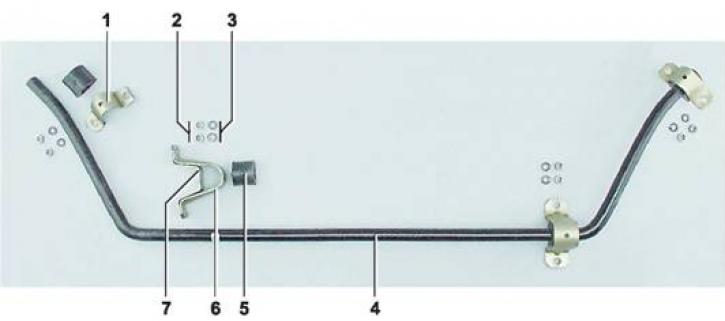

Детали стабилизатора поперечной устойчивости: 1 — обойма подушки (21012906048/49); 2 — гайка М8 (16100811); 3 — шайба пружинная (10516670); 4 — стабилизатор (2101-2906010); 5 — подушка штанги стабилизатора (21012906040); 6 — кронштейн наружный (2101-2906042); 7 — кронштейн внутренний (2101-2906043)

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду и вывешиваем переднюю часть автомобиля (см. «Подготовка автомобиля к TO и ремонту»).

2. Помечаем положение обойм подушек стабилизатора относительно рычагов для правильной установки при сборке.

Внимание! Правая и левая обоймы крепления подушек стабилизатора — невзаимозаменяемые.

Если заменяем только подушки, то помечаем их положение относительно штанги стабилизатора.

3. Торцовым ключом на 13 мм отворачиваем две гайки крепления обоймы подушки стабилизатора к нижнему рычагу.

4. Поддевая монтажной лопаткой, снимаем со шпилек рычага обойму подушки.

5. Снимаем со стабилизатора подушку. Аналогично снимаем подушку с противоположной стороны стабилизатора.

Для замены стабилизатора или подушек кронштейнов его крепления снимаем грязезащитный щиток (см. «Грязезащитный щиток — снятие и установка»).

Внимание! При снятии штанги стабилизатора необходимо, чтобы нагрузка на правую и левую пружины передней подвески была одинаковой. Иначе при снятии закрученная штанга может распрямиться и нанести травму.

6. Торцовым ключом на 13 мм с удлинителем отворачиваем две гайки крепления кронштейна стабилизатора к лонжерону кузова.

7. Аналогично отворачиваем гайки крепления второго кронштейна и снимаем стабилизатор. Очищаем штангу стабилизатора от грязи.

8. Для замены подушки кронштейна стабилизатора зажимаем кронштейн в тисках. Если штанга стабилизатора не требует замены, то помечаем положение подушек кронштейна относительно штанги стабилизатора для облегчения последующей сборки. Смазываем мыльным раствором штангу стабилизатора для облегчения снятия кронштейна с подушкой.

9. Поворачивая штангу стабилизатора в разные стороны, вытягиваем ее из подушки кронштейна.

10. Шлицевой отверткой извлекаем резиновую подушку из кронштейна.

11. Аналогично снимаем подушку второго кронштейна.

Установка

1. Установка стабилизатора поперечной устойчивости выполняется в обратной последовательности.

2. Если штангу стабилизатора не заменяли, то ориентируем подушки стабилизатора по ранее нанесенным меткам.

3. Заворачиваем гайки крепления кронштейнов стабилизатора.

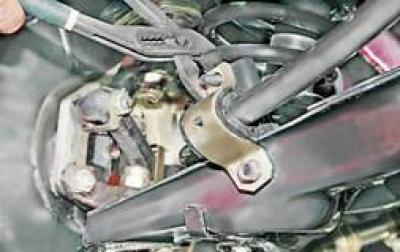

4. Сначала устанавливаем обойму на нижнюю шпильку рычага и заворачиваем гайку на 2-3 оборота. Раздвижными пассатижами поджимаем обойму и наживляем вторую гайку.

5. Убедившись, что выступ подушки находится в отверстии обоймы, окончательно заворачиваем гайки. Аналогично устанавливаем обойму стабилизатора с другой стороны.

замена втулок и штанги стабилизатора поперечной устойчивости на автомобиле ваз 2107

детали стабилизатора поперечной устойчивости автомобиля ваз 2107

1 — обойма втулки (2101-2906048/49); 2 — гайка М8 (16100811); 3 — шайба пружинная (10516670); 4 — стабилизатор поперечной устойчивости (2101-2906010);
5 — втулка штанги стабилизатора поперечной устойчивости (2101-2906040); 6 — кронштейн наружный (2101-2906042); 7 — кронштейн внутренний (2101-2906043)

Стабилизатор поперечной устойчивости снимаем с автомобиля ваз 2107 при деформации штанги или замене всех резиновых втулок кронштейнов ее крепления. Резиновые втулки обойм крепления штанги стабилизатора поперечной устойчивости к рычагам заменяем, не снимая самой штанги.

Снятие втулок и штанги стабилизатора поперечной устойчивости с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду и вывешиваем переднюю часть автомобиля (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Помечаем положение обойм втулок стабилизатора поперечной устойчивости относительно рычагов для правильной установки при сборке.

Внимание
Правая и левая обоймы крепления втулок стабилизатора поперечной устойчивости — невзаимозаменяемые.

Если заменяем только втулки, то помечаем их положение относительно штанги стабилизатора поперечной устойчивости.

3. Торцовым ключом на 13 мм отворачиваем две гайки крепления обоймы втулки стабилизатора поперечной устойчивости к нижнему рычагу.

4. Поддевая монтажной лопаткой, снимаем со шпилек рычага обойму втулки.

5. Снимаем со стабилизатора поперечной устойчивости втулку. Аналогично снимаем втулку с противоположной стороны стабилизатора поперечной устойчивости.

Для замены на автомобиле ваз 2107 стабилизатора поперечной устойчивости или втулок кронштейнов его крепления снимаем грязезащитный щиток (см. «Грязезащитный щиток — снятие и установка»).

Внимание
При снятии штанги стабилизатора поперечной устойчивости необходимо, чтобы нагрузка на правую и левую пружины передней подвески автомобиля ваз 2107 была одинаковой. Иначе при снятии закрученная штанга может распрямиться и нанести травму.

6. Торцовым ключом на 13 мм с удлинителем отворачиваем две гайки крепления кронштейна стабилизатора поперечной устойчивости к лонжерону кузова автомобиля ваз 2107.

7. Аналогично отворачиваем гайки крепления второго кронштейна и снимаем с автомобиля ваз 2107 стабилизатор поперечной устойчивости. Очищаем штангу стабилизатора поперечной устойчивости от грязи.

8. Для замены втулки кронштейна стабилизатора поперечной устойчивости зажимаем кронштейн в тисках. Если штанга стабилизатора поперечной устойчивости не требует замены, то помечаем положение втулки кронштейна относительно штанги стабилизатора для облегчения последующей сборки. Смазываем мыльным раствором штангу стабилизатора поперечной устойчивости для облегчения снятия кронштейна с втулкой.

9. Поворачивая штангу стабилизатора поперечной устойчивости в разные стороны, вытягиваем ее из втулки кронштейна.

10. Шлицевой отверткой извлекаем резиновую втулку из кронштейна.

11. Аналогично снимаем втулку второго кронштейна.

Установка втулок и штанги стабилизатора поперечной устойчивости на автомобиль ваз 2107

1. Установка стабилизатора поперечной устойчивости на автомобиль ваз 2107 выполняется в обратной последовательности.

2. Если штангу стабилизатора поперечной устойчивости не заменяли, то ориентируем втулки стабилизатора по ранее нанесенным меткам.

3. Заворачиваем гайки крепления кронштейнов стабилизатора поперечной устойчивости.

4. Сначала устанавливаем обойму на нижнюю шпильку рычага и заворачиваем гайку на 2—3 оборота. Раздвижными пассатижами поджимаем обойму и наживляем вторую гайку.

5. Убедившись, что выступ втулки находится в отверстии обоймы, окончательно заворачиваем гайки. Аналогично устанавливаем обойму стабилизатора поперечной устойчивости с другой стороны автомобиля ваз 2107.

Передний стабилизатор ВАЗ 2107: назначение, ремонт, модернизация

При маневрировании и резких поворотах на таком автомобиле, как ВАЗ 2107, происходит крен, борется с которым стабилизатор. Конструктивно передний стабилизатор ВАЗ 2107 представляет собой стальной прут(штангу) соответствующей формы, которая крепится к подвеске автомобиля в четырех местах. К таковым местам относятся лонжероны, а также нижние рычаги подвески семерки. Зачем нужен рассматриваемый агрегат, и как выполняется его обслуживание, узнаем подробно.

Назначение и конструкция стабилизатора ВАЗ 2107

В конструкции передней подвески автомобилей семейства ВАЗ 2101-07 применяется передний стабилизатор, задача которого заключается в том, чтобы максимально эффективно распределить нагрузку. Это нагрузка, которую испытывает подвеска отечественного автомобиля, при поворотах и выполнении маневров на дороге. За счет наличия стабилизатора исключается возникновения крена, и автомобиль при этом удерживается в горизонтальном положении. Если снять передний стабилизатор, то водитель сразу ощутит, насколько автомобиль будет смещаться на одну из сторон при резких поворотах или маневрировании. Причем крены настолько большие, что ТС может опрокинуться.

Конструктивно рассматриваемая часть подвески автомобиля ВАЗ 2107 состоит из длинной штанги, которая имеет форму буквы U. Штанга изготавливается из специальной стали, которая обладает повышенной упругостью.

Это интересно! Из аналогичной стали изготавливаются пружины для автомобилей, которые обладают высокой прочностью, памятью, и устойчивостью к деформациям.

Фиксация рассматриваемой детали выполняется при помощи кронштейна с резиновой втулкой. Концы штанги закреплены к нижним рычагам, а средняя область фиксируется к передней части кузова. При эксплуатации, в зависимости от пробега и характера вождения авто, происходит износ резиновых втулок или подушек стабилизатора. При их износе, требуется выполнить их замену. Однако первоначально разберемся с конструкцией рассматриваемого агрегата:

  • Штанга — изготавливается из стали повышенной упругости. Диаметр детали составляет 18 мм. Имеет U-образную форму.
  • Кронштейны для закрепления штанги в конструкции ходовой части машины. Их количество составляет 6 штук.
  • Резиновые втулки одинаковых размеров и диаметров в количестве 4 штук.

Втулки из резинового материала нужны для того, чтобы смягчить соединение стальных деталей. Крепится стабилизатор в 4 местах, однако кронштейнов для фиксации в его конструкции предусмотрено 6 штук.

В работу штанга включается только при возникновении смещения кузова, когда происходит поворот или маневрирование. При езде по прямой устройство практически бездействует. При маневрировании происходит изгиб одного конца устройства вверх, а второго вниз, что и приводит к балансированию устойчивости. Чем резче характер езды на автомобиле, тем быстрее износятся резиновые втулки переднего стабилизатора на ВАЗ 2107.

Обслуживание стаба

Из строя рассматриваемая деталь выходит редко, однако, как только обнаруживается проявление неустойчивости ТС на дороге, значит пришло время произвести ремонт. При эксплуатации классики возникает несколько видов неисправностей штанги стабилизатора поперечной устойчивости ВАЗ-2107. К ряду таковых неисправностей относятся:

  1. Изнашиваются резиновые втулки, которые выступают в качестве демпфера между штангой и кузовом автомобиля.
  2. Обрываются шпильки, которыми устройство прикручивается к рычагам.
  3. Отрывается крепление, имеющее П-образную форму. Четыре таких кронштейна крепят среднюю часть стаба к кузову семерки.

Обслуживание СПУ представляет собой простой процесс, который включает в себя замену резиновых втулок. Чтобы их поменять, понадобится демонтировать деталь, извлечь изношенные резинки, и заменить их.

Это важно! Менять рекомендуется все резиновые уплотнители стабилизатора, чтобы не пришлось производить повторную замену через короткий промежуток времени.

Чаще всего приходится менять резиновые уплотнители, и редко возникают случаи обрыва шпилек. Обычно следствием обрыва является экстримальное вождение, поэтому чтобы продлить срок службы шпилек, желательно соблюдать умеренный характер вождения. Выявить неисправность устройства достаточно просто. Если на резких поворотах возникает крен, сопровождающийся формированием громких звуков, то это означает, что освободился конец тяги, и теперь он соприкасается с металлом рычага.

Меняем втулки стабилизатора классики

Рекомендуем производить осмотр втулок через каждые 30 – 50 тысяч км. Однако прослужить детали могут и 100 тысяч и более, если соблюдать умеренный характер вождения и не перегружать подвеску. Выявить износ можно визуально, но для этого стоит заглянуть под передок. Наличие трещин резинок, а также видимые зазоры между ними и штангой, говорит о том, что втулки нуждаются в замене. Чем больше износ резинок, чем выше шанс услышать неприятные стуки в подвеске, и ощутить ухудшение управляемости авто. Чтобы вернуть первоначальную управляемость и уверенность управления, понадобится заменить втулки стабилизатора ВАЗ 2107.

Чтобы заменить резинки, понадобится полностью демонтировать штангу с подвески. Работы по замене устройства рекомендуется выполнять непосредственно из смотровой ямы или поставив автомобиль на эстакаду. Алгоритм замены втулок стабилизатора выполняется следующим образом:

  • демонтаж начинается с того, что нужно поддомкратить переднюю часть машины, подвесив оба колеса. Это позволит разгрузить штангу, что упростит ее снятие;
  • используя ключ трещотку с головкой на 13 мм, следует произвести выкручивание гаек, которыми крепятся хомуты устройства к подвеске;
  • используя монтировку, необходимо извлечь кронштейны со шпилек;
  • демонтировать конструкцию, и сделать отметки расположения старых втулок;
  • демонтировать старые резинки очень просто, так как они уже свободно сидят на стабе, и их можно просто срезать или стянуть рукой;
  • рекомендуем зачистить внутреннюю часть хомутов крепления устройства от ржавчины. Для этого можно использовать круглый напильник;
  • обработать отверстия резиновых уплотнителей мыльным раствором, после чего надеть их на штангу до места установки старых;
  • установить стабилизатор на место;
  • при установке самое главное не перепутать концы стабилизатора, иначе устройство будет функционировать неправильно. Именно поэтому перед демонтажем, следует сделать соответствующие отметки;
  • прикрутить на места хомуты крепления.

На этом процесс замены считается завершенным, и остается только опустить переднюю часть, и испытать агрегат в действии.

Тюнинг стаба на семерке

Собственно, сам принцип тюнинга основывается на усилении штатного стабилизатора поперечной устойчивости на семерке. Водители, которые установили двойной передний стабилизатор, отзываются о нем только с положительной стороны. Простая модернизация позволит повысить управляемость автомобиля при маневрировании и поворотах.

Чтобы реализовать задумку по модернизации устройства, понадобится сначала купить новую тягу стаба, втулки, а также кронштейны для закрепления штанги к рычагу. Новое устройство укорачивается на 8 см с каждой стороны. Штатная тяга демонтируется, после чего реализуется процесс усиления стабилизатора.

Сейчас на рынке широко представлены уже готовые двойные, и задние стабилизаторы на классику.

Для усиления стабилизатора понадобится выполнить следующие манипуляции:

  • С тяги от штатного стаба нужно извлечь втулки, которые расположены по краям, а также очистить их концы.
  • На новую штангу требуется надеть 2 средние втулки, исключая их совпадение с кронштейнами на старом устройстве. Крайние резинки следует посадить на концевые части тяг.
  • На старый стаб нужно установить дополнительные резинки, которые будут совпадать с новым.
  • Соединить обе штанги и соединить их кронштейнами, которые накладываются на вспомогательные втулки с двух сторон.
  • Усиленный стаб готов, и теперь его можно поставить в конструкцию подвески автомобиля.
