Топливная рампа двигателя 2112 (1,5i 16v) — снятие, разборка, сборка и установка

Предупреждение! Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. “Меры безопасности при обслуживании и ремонте системы питания”).

Снятие

2. Сбрасываем давление топлива в топливопроводе (см. “Топливопровод – сброс давления”).

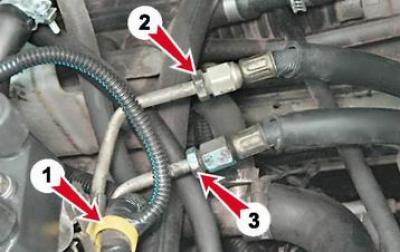

4. Двумя ключами на 17 мм отворачиваем штуцер (2) трубки топливной рампы, удерживая шестигранный наконечник шланга топливопровода, подводящего топливо к рампе. Отводим наконечник шланга от трубки. Аналогично отсоединяем штуцер (3) трубки слива топлива в бак. Освобождаем хомут (1) крепления жгута проводов.

5. Крестовой отверткой отворачиваем винты крепления трубок топливопровода и снимаем прижимную планку кронштейна (см. “Топливная рампа двигателя 21124 (1,6i 16V) – снятие и установка”).

6. Снимаем с трубок уплотнительные резиновые кольца (см. “Топливная рампа двигателя 21124 (1,6i 16V) – снятие и установка”). Поврежденные уплотнительные кольца заменяем.

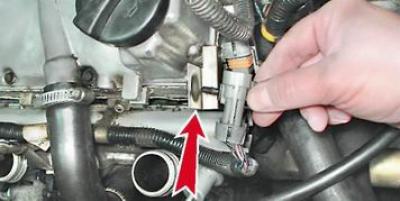

8. Разъединяем колодку жгута проводов и отсоединяем ее от кронштейна (см. “Форсунки – проверка”).

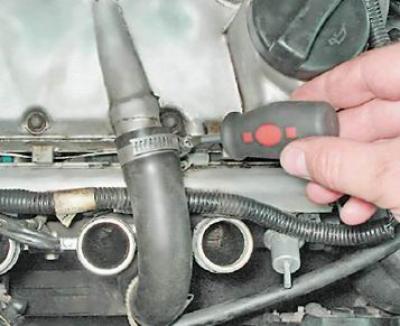

9. Крестовой отверткой ослабляем хомут крепления шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.

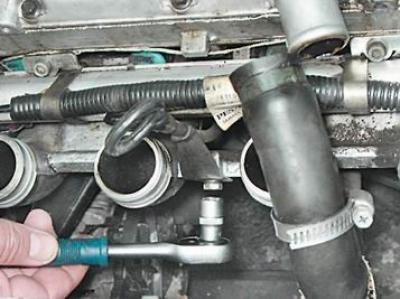

10. Торцовым ключом на 10 мм с трещоткой отворачиваем болт крепления трубки указателя уровня масла.

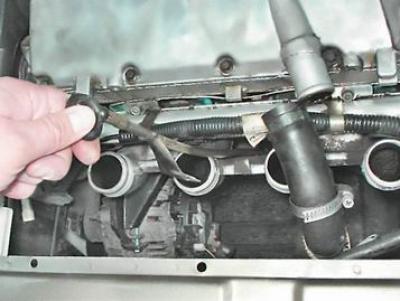

. и извлекаем трубку вместе с указателем.

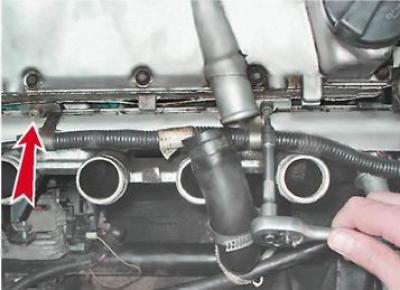

11. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

12. Снимаем топливную рампу в сборе с форсунками, жгутом проводов и регулятором давления топлива.

Замечание. Чтобы снять топливную рампу ее нужно потянуть на себя, а затем сместить в сторону к левому борту

Разборка

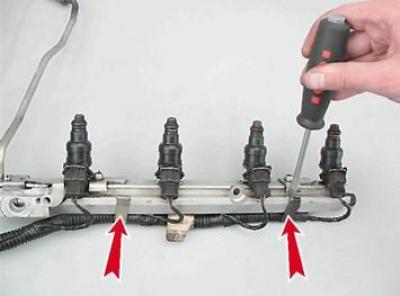

13. Шлицевой отверткой освобождаем две скобы крепления жгута проводов.

14. Отсоединяем четыре колодки жгута проводов от форсунок.

15. Снимаем жгут проводов с топливной рампы.

16. Сместив пружинный фиксатор вдоль топливной рампы, снимаем форсунку.

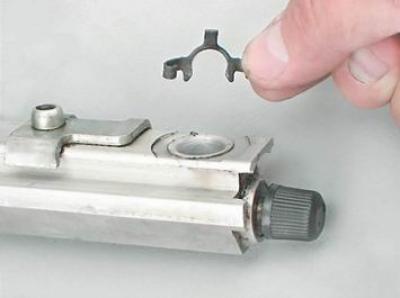

17. Снимаем с топливной рампы пружинный фиксатор форсунки.

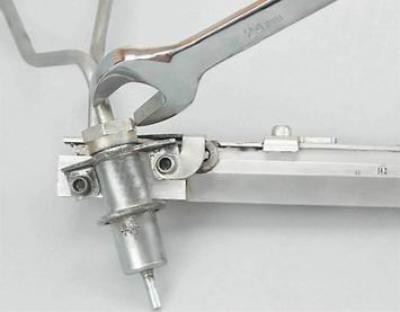

18. Ключом на 24 мм отворачиваем гайку топливоотводящей трубки.

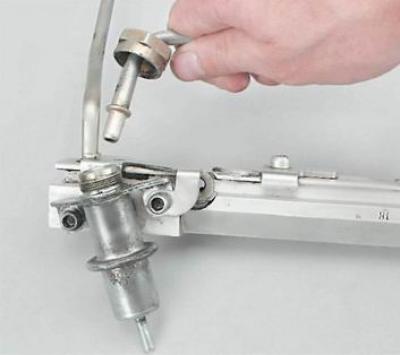

. и извлекаем конец трубки из регулятора давления.

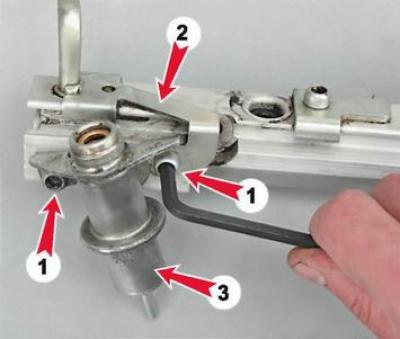

19. Шестигранным ключом на 5 мм отворачиваем два болта крепления регулятора давления топлива (1) и смещаем прижимную планку (2) трубки подвода топлива вдоль топливной рампы. Снимаем регулятор давления топлива (3).

. и вынимаем трубку из отверстия рампы.

Предупреждение! Поврежденные уплотнительные кольца трубок топливопроводов и форсунок необходимо заменить.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности.

Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Регулятор давления топлива ВАЗ 2110 – как проверить и поменять?

Для работы инжекторного двигателя в топливной системе необходимо поддерживать определенное давление. Эту задачу выполняет регулятор давления ВАЗ 2110. Неисправное устройство не даст двигателю нормально работать и подлежит замене.

Регуляторы давления ВАЗ 2110 – устройство и работа

Регулятор давления топлива (РДТ) нужен для поддержания давления бензина в топливной системе на постоянном определенном уровне, вне зависимости от работы двигателя. Он установлен в рампе форсунок и представляет собой мембранный клапан, подсоединенный к каналу подачи топлива на форсунки, сливной магистрали и воздушной трубке, подведенной от впускного коллектора.

На клапан РДТ воздействует давление топлива, с одной стороны, а с другой – давление воздуха в трубке и усилие пружины, настроенной на определенные рабочие параметры в системе. При работе двигателя исправный РДТ поддерживает в системе следующие показатели: 2,9–3,3 кгс/см 2 (284–325 кПа).

Виды и признаки неисправности регулятора

Виды неисправностей РДТ бывают следующими. Не держит клапан – топливо начинает свободно циркулировать по топливной системе, давление в которой из-за этого снижается. В результате двигателю не хватает топлива при повышении оборотов, а его мощность падает; давление в системе после остановки двигателя не должно меняться, но так как клапан не способен его удерживать, при запуске мотора для создания нужного давления приходится долго работать стартером.

Полностью нерабочий клапан – топливо не сбрасывается в бак, и из-за этого давление в системе увеличивается. В результате количество топлива, подающегося в камеры сгорания через форсунки, возрастает – налицо перерасход и неполное сгорание бензина.

Признаками неисправности РДТ является следующая работа двигателя:

неустойчивая;
глохнет на холостых оборотах;
недостаточная приемистость;
не может развить полную мощность;
коленчатый вал вращается на холостых оборотах с пониженной или повышенной частотой;
провалы и рывки во время движения машины;
затрудненный запуск – не всегда;
в отработавших газах содержание CO и CH значительно превышает допустимые нормы;
перерасход бензина.

Как проверить и заменить регулятор ВАЗ 2110?

Чтобы проверить работу РДТ, потребуется ключ на 24, шестигранник на 5 и манометр (например, шинный):

Отворачиваем пробку штуцера контроля давления на торцевой поверхности рампы форсунок.
Используя металлический колпачок вентиля колесных шин, выкручиваем из штуцера золотник.
Подсоединяем к штуцеру манометр через шланг, концы которого крепим хомутами, и запускаем двигатель.
Проверяем давление – отсоединяем от РДТ вакуумный шланг.

Показания манометра должны возрасти на 0,2–0,7 кгс/см 2 (20–70 кПа). В противном случае РДТ подлежит замене.

Замена регулятора: сбрасываем давление в топливопроводе; откручиваем гайку крепления к РДТ трубки обратки топлива; отворачиваем 2 болта крепления РДТ к рампе форсунок; аккуратно извлекаем штуцер РДТ из отверстия рампы; отсоединив от РДТ топливную трубку, снимаем его; ставим новый РДТ в обратном порядке, смочив перед этим резиновые уплотнительные манжеты бензином (неэластичные и порванные кольца меняем).

Снимаем топливную рампу на 16 клапанном ВАЗ-2112 своими руками

Демонтаж топливной рампы на 16-клапанном ВАЗ-2112 проводится с разными целями. В основном это связано с проведением попутных операций по ремонту и диагностики. Процесс достаточно не сложный и вполне выполнимый своими руками.

Видео материал расскажет, как снять топливную рампу, вся процедура и нюансы замены.

Процесс снятия топливной рампы (+фото)

Общий вид топливной рампы

Прежде чем приступить непосредственно к процессу демонтажа, необходимо понимать, что придётся вынуть форсунки, а поэтому можно, попутно совершить диагностику и чистку данного узла. Итак, рассмотрим, последовательность действий, которые направлены на снятие топливной рампы:

Демонтируем клемму минус с аккумуляторной батареи.
Проводим демонтаж ресивера.

Откручиваем хомут и снимаем шланг вентиляции картерных газов

Откручиваем трубки циркуляции масла

Сняли масляный щуп

Разъединив разъемы проводим отключение рампы от бортовой сети

Открутив винты крепления, проводим демонтаж кронштейна топливных трубок

Откручиваем винты на 5 и снимаем рампу

Откручиваем крепления регулятора подачи топлива и снимаем его

Причины снятия

Существует несколько причин демонтажа топливной рампы с автомобиля:

Чистка форсунок.
Замена или ремонт самой рампы.
Снятие клапанной крышки.
Проведения диагностических и ремонтных операций, которые связаны с разборкой двигателя.
Прочие операции, где потребуется снятие рампы.

Схема крепления топливной рампы

Выводы

Демонтаж топливной рампы на 16-клапанном ВАЗ-2112 проводится достаточно просто своими руками. Так, сам процесс разборки и сборки потребует в среднем 2 часа. Конечно, зачастую это делается для того, чтобы проверить работоспособность узла или почистить форсунки, но для многих ремонтных операций связанных с основным силовым агрегатом автомобиля потребуется эта операция.

Проверка исправности и замена регулятора давления топлива на ВАЗ 2110

На ваз 2110 регулятор давления топлива предназначен для того, чтобы в любом режиме работы поддерживалось постоянное давление в топливной системе.

РДТ представляет собой мембранный клапан, который устанавливается в топливной рейке. С одной стороны на него осуществляется давление бензина, с другой – пружины и воздуха из впускного коллектора.

Регулятор давления топлива ВАЗ 2110

Признаки поломки

Если по каким-то причинам регулятор давления топлива не выполняет свои функции, то понять это можно по таким признакам:

Работа двигателя стала неустойчивой, он может начать глохнуть, работая на холостом ходу, хотя, казалось бы, уровня топлива хватает, все системы исправны;
Коленчатый вал на холостом ходу имеет повышенные или же, наоборот – пониженные обороты;
Двигатель, что называется, «теряет приемистость»;
Во время движения случаются провалы и рывки в работающем двигателе;
Повышается расход бензина по сравнению с тем, что был ранее;
Повышается содержание в выхлопе CO и CH;
Двигатель запускается с трудом. Хотя это свойство проявляется не всегда.

Если регулятор пришел в полную негодность, тогда наблюдается повышение давления топлива. Вместо нормы для ВАЗ 2110, составляющей в пределах от 2,5 до 3,3 кг/см2, доходит до 4 – 5 и даже больше.

Следовательно, топливный насос подает больше бензина по объему, который не полностью сгорает, и перерасход гарантирован. Конечно же, такому регулятору необходима замена, и чем скорее – тем лучше.

В случае, если регулятор давления топлива не дает нужного давления, или попросту – не держит, то нехватка уровня давления топлива ведет к тому, что нормальной подачи не происходит, и ВАЗ 2110 «задыхается», когда нужно увеличить обороты.

К тому же стартер не может быстро раскрутить двигатель, приходится многократно его включать.

Вполне понятно, что о перерасходе бензина мы в первую очередь узнаем по показаниям датчика его уровня. Однако иногда ДУТ также начинает врать, и тогда истинного расхода не узнать.

Может быть ситуация, когда у вас еще полбака бензина, а ДУТ говорит, что топливо почти на нуле. То есть, путать вас может сам датчик расхода, и прежде, чем спешить с заменой регулятора, убедитесь, что ДУТ исправен, помните, что у ВАЗ 2110 проблемы с ним очень даже часты.

Если вы заметите, что он привирает, возможно –нужна регулировка, а то и замена топливного датчика.

Проверка РДТ

Итак, датчик у вас уже в порядке, но налицо – перерасход топлива, другие неполадки, указывающие на то, что регулятор барахлит. Первым делом, проверьте его.

Делается это так:

Нужно открутить пробку штуцера, отвечающего за контроль давления топлива. Посмотрите, если кольцо уплотнения порвалось или просто перестало быть эластичным, ему (а то и всей пробке) нужна замена;
Выкрутите из штуцера золотник, это делается точно так же, как в любой шине;
При помощи шинного манометра, закрепленного хомутиком на штуцере, замеряйте давление при работающем двигателе. Оно должно быть в пределах нормы;
При отсоединении вакуумного шланга регулятора, давление должно немного (на 0,2 – 0,5 кгс/см2 ) повышаться. Если этого не происходит, значит, для вашего ВАЗ 2110 выход один – нужна замена РДТ. В среднем цена стандартного РДТ колеблется в районе 300 рублей, аналог РДТ СОАТЭ стоит около 600 рублей.

Замена РДТ

Производится замена в следующем порядке:

Нужно снизить давление в топливной системе, затем открутить гайку, крепящую топливную трубку к РДТ;
Отвернуть болт ключом «на 10», крепящий направляющую трубку указателя уровня масла, снять ее;
Открутить болты, крепящие РДИ к рампе;
Вывести из топливной рампы штуцер, снять РДТ;
При установке нового регулятора опытные автовладельцы советуют смазать уплотнительные кольца бензином.

В дальнейшем не забывайте поглядывать на датчик уровня топлива. При обнаружении большого расхода можно заподозрить, что замена прошла не совсем правильно, и необходимо провести ее более аккуратно.

Топливная рампа двигателя 2111 (1,5i 8v) – снятие, разборка, сборка и установка

Топливную рампу демонтируют, при необходимости сняв форсунки, также и в других случаях при ремонте двигателя.

Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. “Меры безопасности при обслуживании и ремонте системы питания”).

1. Сбрасываем давление топлива в топливопроводе (см. “Топливопровод – сброс давления”).

2. Снимаем ресивер (см. “Ресивер двигателя 2111 (1,5i 8V) – снятие, замена уплотнений и установка”).

Ресивер можно не снимать, но тогда при сборке трудно обеспечить необходимую чистоту форсунок.

3. Нажимая на пружинные фиксаторы, отсоединяем колодки жгута проводов от четырех форсунок.

4. Снимаем шланг с патрубка регулятора давления топлива.

5. Рожковым ключом на 17 мм отворачиваем штуцер трубки подвода топлива к рампе (1), удерживая шестигранный конец шланга топливопровода ключом того же размера. Аналогично отсоединяем трубку сливного топливопровода от шланга (2). Соединение сливного трубопровода на заводе помечают синей краской.

6. Отводим наконечники шлангов от трубок.

7. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к впускному трубопроводу.

8. Снимаем топливную рампу в сборе с форсунками.

Будьте осторожны, в топливной рампе осталось небольшое количество топлива.

9. Поддев шлицевой отверткой, снимаем резиновые уплотнительные кольца с концов трубок.

Поврежденные уплотнительные кольца заменяем.

10. Шлицевой отверткой смещаем фиксатор форсунки вдоль топливной рампы.

11. Снимаем форсунку с топливной рампы.

12. Аналогично снимаем три другие форсунки.

Соединения форсунок с топливной рампой и с впускным трубопроводом уплотнены резиновыми кольцами. Все поврежденные уплотнительные кольца необходимо заменить.

13. Снимаем с топливной рампы пружинные фиксаторы форсунок.

14. Снимаем регулятор давления топлива (см. “Топливная рампа двигателя 2111 (1,5i 8V) – замена регулятора давления топлива”).

15. Ключом на 24 мм отворачиваем гайку трубки подводящего топливопровода и извлекаем конец трубки из топливной рампы.

Соединение трубки с топливной рампой уплотнено резиновым кольцом, установленным в торце рампы. Поврежденное уплотнительное кольцо заменяем.

16. При необходимости металлическим колпачком от ниппеля колеса выворачиваем золотник диагностического штуцера.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности. Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.
