Opel Calibra отдана в хорошие руки) › Бортжурнал › Турбина. Устройство и принцип действия.

Практически для каждого человека, интересующегося автомобилем и его устройством, важно понимание основных принципов работы турбонаддува. Тем более, что в настоящее время появляется все больше и больше серийных образцов автомобилей, оснащенных турбонагнетателями.

Даже Mercedes, традиционно преданный механическим нагнетателям, осознав плюсы турбонаддува, оснащает этой системой все больше и больше моделей, не говоря уже о BMW, Японских автопроизводителях!

Можно сколько угодно повторяться в статьях про турбины, но это все будет не более чем своя трактовка общеизвестных фактов. Я не буду изобретать велосипед, и в этой заметке буду отталкиваться от информации «из уст» одного из ведущих производителей турбин — фирмы Garrett, однако внесу немного дополнительной информации.

Каков принцип работы системы турбонаддува?

Мощность двигателя пропорциональна объему воздуха и топлива, способного войти в цилиндры. При прочих равных, бОльшие двигатели потребляют бОльший поток воздуха и как результат, дают бОльшую мощность. Если мы хотим чтобы наш крошка-мотор работал также как двигатель-богатырь, либо если нам надо, чтобы уже не маленький двигатель выдавал еще бОльшую мощность, наша цель — «впихнуть» больше воздуха в цилиндр. Установив турбонагнетатель мы сможем резко увеличить характеристики двигателя.

Так каким-же образом турбонагнетатель «запихивает» больше воздуха в двигатель? Давайте для начала обратимся к схеме ниже:

1. Входное отверстие «холодной части» турбокомпрессора (она же — compressor)

2. Выход «холодной части» турбокомпрессора (она же — compressor)

3. Промежуточный охрадитель воздуха (интеркулер — intercooler)

4. Впускной клапан ГБЦ

5. Выпускной клапан ГБЦ

6. Входное отверстие «горячей части» турбокомпрессора (она же — turbine)

7. Выход «горячей части» турбокомпрессора (она же — turbine)

омпоненты, составляющие типичную систему турбонаддува

* Воздушный фильтр (не показан), через который атмосферный воздух проходит прежде чем попасть в турбокомпрессор (1)

* Воздух который превышает величину плотности атмосферного воздуха (масса/еденица объема) является сжатым. (2)

* У большинства современных оснащенных турбонаддувом, есть промежуточный охладитель воздуха (интеркулер) (3), который охлаждает сжатый воздух, дабы далее увеличить его плотность и уменьшить склонность к детонации

* После прохождения через впускной коллектор (4), воздух входит в цилиндры двигателя, которые содержат фиксированный объем. Так как вошедший воздух большей плотности, каждый цилиндр может работать с большим массовым расходом воздуха. В свою очередь, более высокий массовый расход воздуха позволяет загнать в цилиндр больше топлива (с неизменным коэффициентом воздух/топливо — air/fuel). Воспламеняясь, воздушно — топливная смесь большего объема приводит к увеличению мощности, производимой данным размером, или по другому — объемом цилиндра

* Объем газов, полученный в результате сожжения топлива в цилиндре, выходит, в такте выхлопа, в выпускной коллектор (5)

* Газ высокой температуры на большей скорости направляется прямиком в «горячую часть» турбокомпрессора — турбине (6) и давят на крыльчатку. Турбина создает противодавление на двигателе, что означает что давление выхлопных газов двигателя выше чем атмосферное давление

* Снижение давления и температуры происходит во время прохождения через турбину (7), которая (как и все гениальное) просто использует бесплатную энергию выхлопных газов для привода компрессора и нагнетания давления

Компоненты, составляющие конструкцию турбокомпрессора

В дополнение нужно отметить что температура выхлопных газов бензиновых двигателей гораздо выше этого параметра у дизелей, а как следствие — турбокомпрессоры для дизельных двигателей, при схожей конструкции сделаны из более дешевых, но менее жаропрочных материалов. Так что использование дизельных турбокомпрессоров на бензиновом двигателе мы не рекомендуем — выкинете деньги…

Другие компоненты системы турбонаддува

Клапаны Блоуофф (Байпас)

Описание данных компонентов вы сможете найти в материале Как читать турбокарты

Вестгейт, также как и блоуофф, является средством управления наддувом, только со стороны выхлопа. Некоторые коммерческие дизельные системы турбонаддува вовсе обходятся без оного (т.н. система свободно плавающего турбонагнетателя). Однако, использование турбонаддува на бензиновых двигателях требует применения этого компонента.

Существуют две разновидности вестгейтов — внутренний и внешний. И тот и другой обеспечивают обход выхлопных газов мимо колеса турбины. Обход газов колеса, как вы уже понимаете, уменьшает мощность турбокомпрессора, позволяя турбине соответствовать мощности, требуемой для данного уровня наддува. Аналогично блоуоффам, вестгейты используют в своей конструкции силу пружины, для регулировки потока, проходящего в обход турбины.

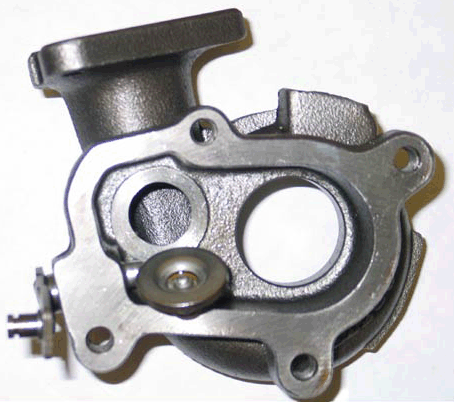

Внутренние вестгейты встроены в корпус турбины и состоят из клапана «хлопушки», тяги, наконечника, и пневматического привода (актюатора).

Очень важно подсоединить актюатор исключительно к давлению наддува, т.к. механизм не работает с вакуумом и не может относиться к впускному коллектору.

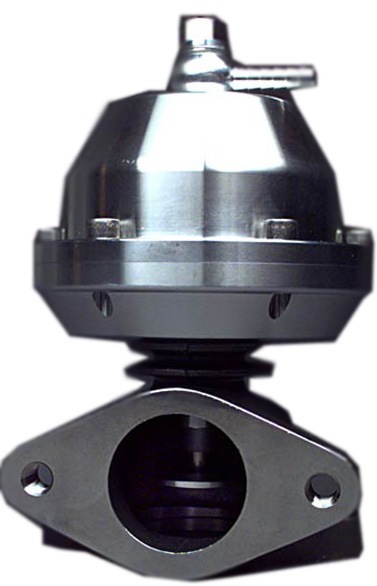

Внешние вестгейты монтируются на специально изготавливаемом для них приливе на коллекторе. Преимущество внешнего вестгейта заключается в том, что обойдя турбину, поток воздуха может быть повторно включен в поток газов, идущий ниже по течению турбины. Это позволяет улучшить производительность турбины. Для гоночной техники, этот поток может быть выведен прямиком в атмосферу.

Втулки против шариковых подшипников

Втулки долгое время были основой для турбокомпрессоров. Они дешевы, практичны, но шарикоподшипник является новой вехой в постройке турбокомпрессоров и несет с собой существенное улучшение их характеристик.

Массовое появление турбин на шарикоподшипниках началось в результате участия группы Garrett Motorsports в нескольких гоночных сериях, где получило название «картридж подшипник»

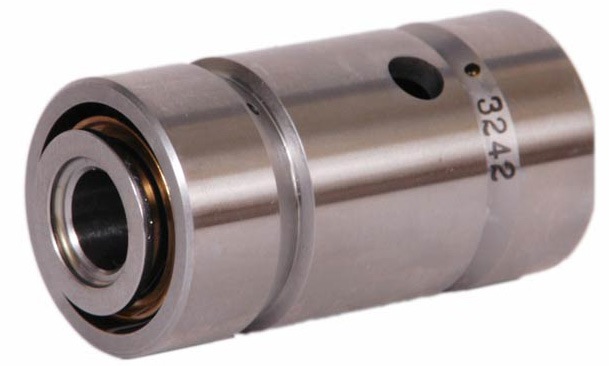

Картридж — одинарная втулка, которая содержит ряд шарикоподшипников с каждой стороны, в то время как традиционная система подшипника содержит набор втулок и подшипник осевого давления

спользование шарикоподшипников положительно сказывается на отклике турбины, что в свою очередь благоприятно сказывается на динамике автомобиля
До новых встреч! )
