Установка птф на приору с новым бампером

Установка противотуманок на Лада Приора: пошаговая инструкция

Всем привет. Сегодня на ВАЗ Ремонт очередной фотоотчет по установке ПТФ. На этот раз будем устанавливать противотуманки на Лада Приора в домашних условиях. Работа не сложная, однако требует определенных знаний и соблюдения последовательности действий.

Я не буду углубляться в подробности того, что собой представляют противотуманные фары (ПТФ) и какой от них прок, кому интересно может почитать об этом в сети, благо есть немало подробных понятных объяснений. Скажу лишь то, что не во всех комплектациях устанавливались противотуманные фары, поэтому эту проблему будем исправлять своими руками. Поэтому без лишних преамбул предлагаю приступить непосредственно к процессу.

Итак, для установки ПТФ на Приору необходимо иметь:

Комплект противотуманок;
Провода, гофру, колодки, переходники, реле и кнопку;
Термоусадку, изоленту;
Плоскогубцы, набор ключей и отверток.

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

Начнем с того, что нам необходимо все обесточить, для этого снимаем “-” клемму АКБ.
Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием “установка противотуманок”. Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки. Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели. При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ.

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Установка ПТФ Приора своими руками

Хотите поставить противотуманки на Приору вместо штатной передней оптики? Сегодня это может сделать каждый автолюбитель, у которого есть опыт в обслуживании электрики. Если установка будет проводиться своими руками, то к затратам можно отнести только покупку комплекта ПТФ. Прочитав этот материал, автолюбитель узнает, как демонтировать старые фары и подключить новую противотуманную оптику. Помогут в этом качественные фотоматериалы и схема.

В максимальной комплектации Лада Приора идет с противотуманными фарами, поэтому вам не придется покупать оптику для других моделей. Заранее купите комплект ПТФ, который обойдется примерно в 2 тысячи рублей. Также изучите приборную панель на наличие кнопки для включения противотуманок. Если ее нет, то вам понадобиться приобрести комплект с проводами, кнопкой и реле. Также в набор входит схема, по которой можно установить противотуманки.

Противотуманные фары позволяют безопасно передвигаться в условиях плохой видимости. В туман и дождь поток света распределяется по всей дороге, это помогает и другим участникам дорожного движения. В «базе» противотуманки не предусмотрены. Схема достаточно простая, если вы уже устанавливали дополнительное оборудование на Лада Приора.

Установка ПТФ

Приору необходимо загнать на смотровую яму и проверить, все ли необходимые компоненты для модернизации есть под рукой:

Комплект ПТФ и проводки.
Плоскогубцы.
Набор отверток и ключей.

Установка фар

Отключаем минусовую клемму от аккумуляторной батареи и переходим к креплениям переднего бампера – саморезы расположены сверху, снизу и сбоку. Снимаем бампер Лада Приора;

Подключение электрики в салоне

Под рулевой колонкой Лада необходимо снять защитный пластик – проворачиваем три защелки на 90 градусов;
Под предохранительным блоком вы увидите саморез – выкручивайте его и вытаскивайте блок. В комплект ПТФ входит инструкции, в которой присутствует подробная схема подключения;
Теперь переходим к центральной панели. Достаньте заглушку и кнопку включения обогрева заднего стекла, вы найдете эти элементы слева от часов;
Берем кнопку ПТФ из комплекта. Синий провод идет на предохранительный блок, остальные необходимо подключить кнопке обогрева – вы сможете сделать это при помощи зажимов, которые идут в наборе. Вот схема подключения:
Нам нужно установить реле ПТФ в блок. Здесь важно не перепутать: провода, идущие из капота, подключите к F18 и F17, также к эти гнездам следует подвести желтый провод, черный и красный идут на А86 и А30, предохранители из вставьте в F18, F17, провод синего цвета подведите к A Разобраться с этим вам поможет схема.

Установка ПТФ на Лада Приора завершена. Осталось собрать детали и подключить минусовую клемму к батарее. Работают противотуманки только при включенном зажигании. Ставить крышки приборной панели стоит только тогда, когда вы убедились, что оптика работает исправно. Осталось провести регулировку фар, для этого используется стандартная схема.

Регулировка

Вам удалось установить ПТФ, но чтобы они выполняли свою задачу, их следует настроить. Поставьте Лада Приора на ровную поверхность. Напротив переднего бампера должна быть стена, обычно автомобилисты используют для этого гараж. Проверьте давление в покрышках – оно должно быть одинаковым.

Теперь нужно замерить расстояние от земли до середины фары. На стене нарисуйте ровную полоску, соответствующую расстоянию от покрытия до середины ПТФ. Рисуем на 5 см ниже еще одну полоску, верхнюю можно стереть. Противотуманки нужно настроить так, чтобы на горизонтальной линии, которую мы нанесли на поверхность, находилась верхняя граница света. Как видите, схема регулировки фар достаточно простая.

Как установить противотуманные фары на Лада Гранта, Калина 2 и Приора

Штатные противотуманные фары (ПТФ) на Лада есть только в комплектациях «Люкс». Если вы обладатель автомобиля в более простой комплектации (“Норма” или “Стандарт”), то можете выполнить установку ПТФ на седан, универсал, хэтчбек или лифтбек самостоятельно по самой простой и универсальной схеме..

Установка

купить ПТФ (артикулы: 21900-3743011-00 и 21900-3743010-00), например тут. Для Lada Granta FL каталожный номер ПТФ: 261500097R.
кнопка включения ПТФ (артикул 759.3710-07.01А или 995.3710-07.06).

Для установки ПТФ в бампер его следует снять. Затем вырезать отверстия необходимого диаметра. Обработать спиленные края шкуркой. И закрепить в противотуманные фары в бампере, используя винты. Трудностей возникнуть на этом этапа не должно.

Весь процесс также показан на видео:

Подключение

Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной кнопки. В комплекте ПТФ есть все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода (сечение не менее 0,75 кв.мм), будьте к этому готовы.

Проводку под капотом рекомендуется спрятать в гофру (кембрик). Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите (отверстие над педалями). Реле удобней всего расположить внутри панели, за модулем управления светом (МУС). Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке (чаще всего это толстый розовый провод). Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. Кнопку устанавливаем в любое удобное для вас место.

С завода управление ПТФ осуществляется через модуль управления светом, схема:

В нашем случае для включения противотуманок будет использоваться отдельная, новая кнопка. Преимущество такого универсального подключения ПТФ в том, что процесс установки весьма прост и не требует много времени и средств. Недостаток – индикация работы противотуманных фар на приборной панели отсутствует, но это все решается с помощью доработки панели. Кстати, весь процесс во многом похож на установку ПТФ на старую “Калину”.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка ПТФ в Приору(рейстайлинг) + новая решетка радиатора

Решил поставить ПТФ в бампер, так как с завода предусмотрены в моей комплектации они не были. Съездил на авто рынок и купил:
1)Туманки — 1100р.
2)Установочный комплект для ПТФ — 350р.

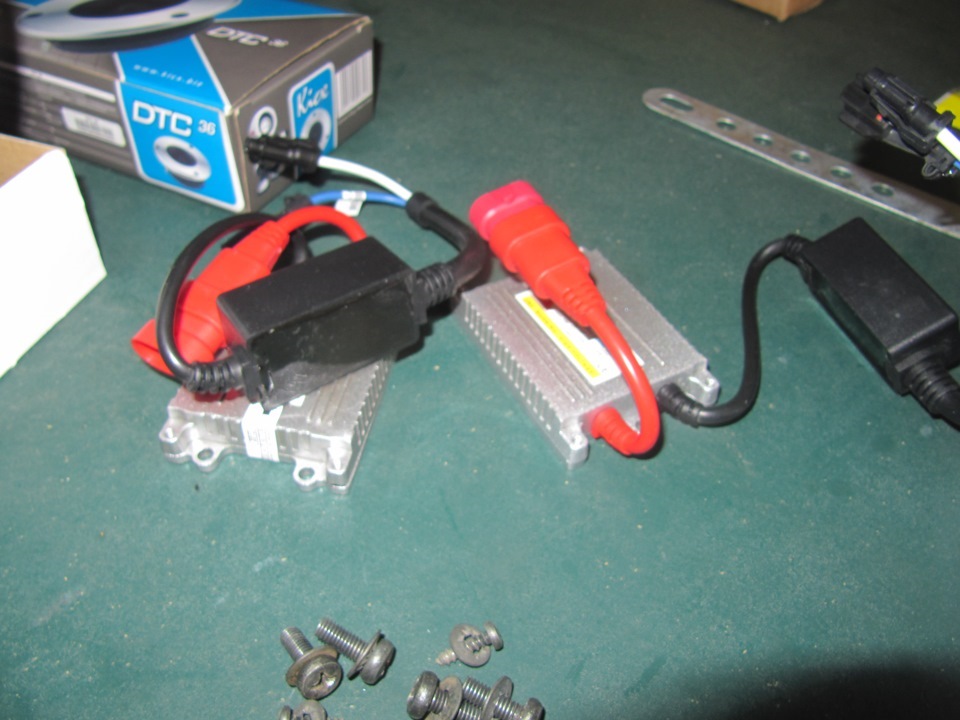

3) комплект ксенона 5000К — 1700р.

Ну и проходя мимо заметил симпотную решетку, и список удлинился
4)Решетку радиатора без значка “Лада” черную — 900р.
5)Сетку черную — 250р.

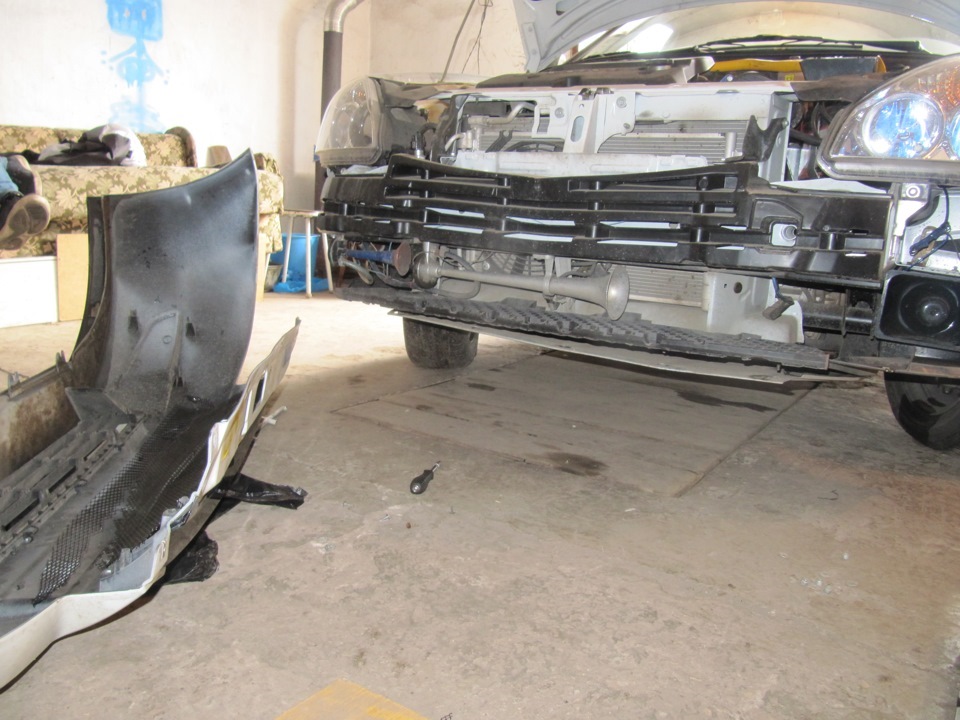

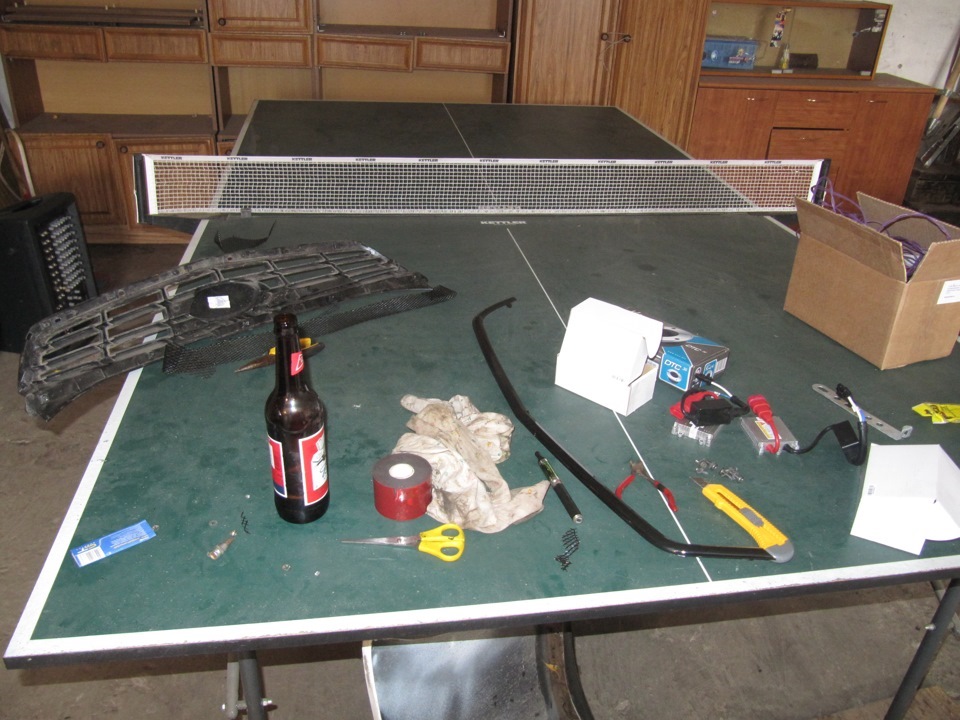

Приехал в гараж. Снял бампер, решил начать с более легкого — заменить решетку.

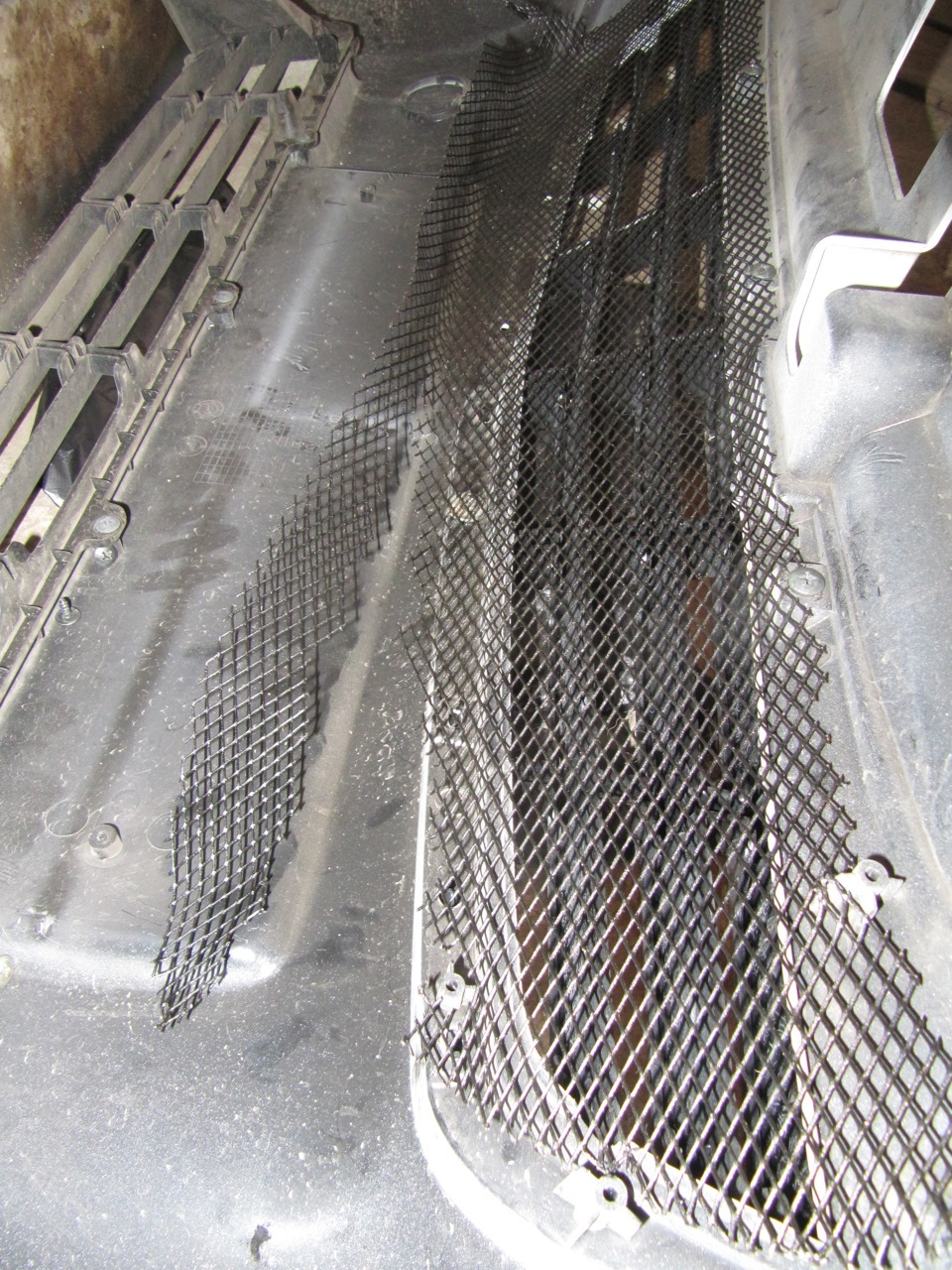

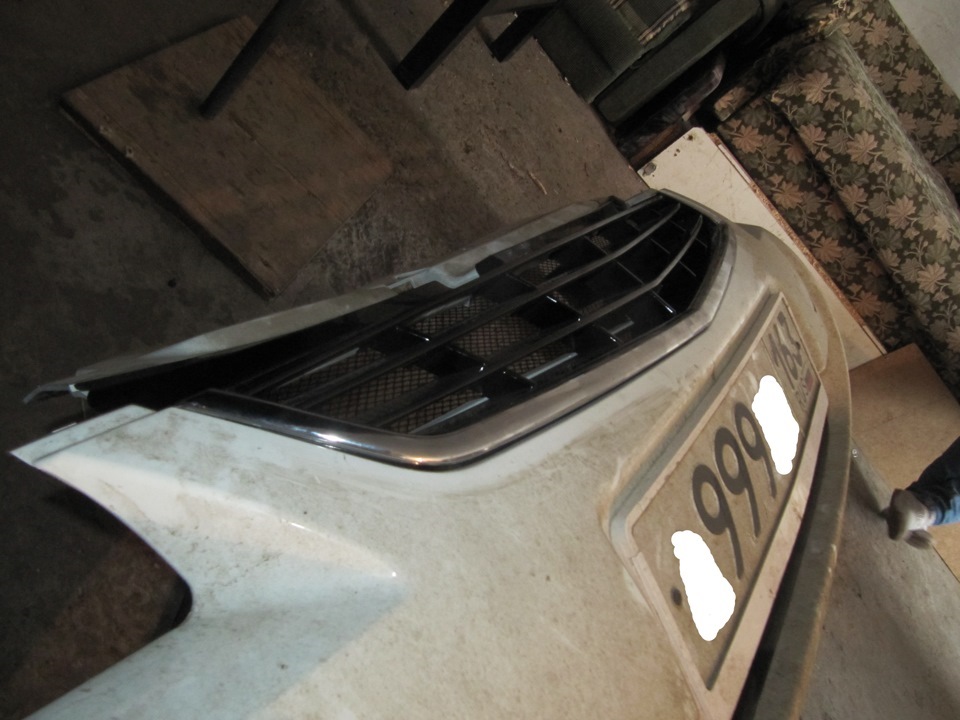

Открутив кучу маленьких саморезов, снял её, переставил с заводской хром-накладку(не знаю почему, но мне с хромом нравится больше). Ну и куда же без бутылочки пива)))

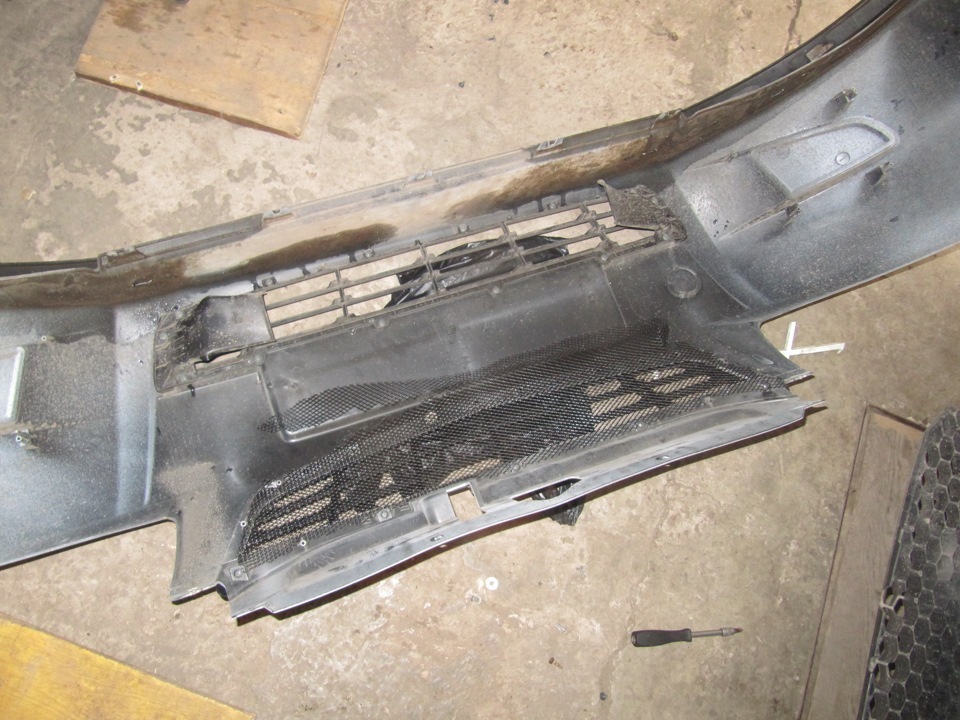

Срезал с бампера пластик, повторяющий очертания заводской решетки. Для эстетики, и что бы не попадал в радиатор крупный мусор, поставил с обратной стороны металлическую сетку. обрезал её по форме решетки, установил на место новую решетку. Сетку крепил на саморезы крепления решетки к бамперу.

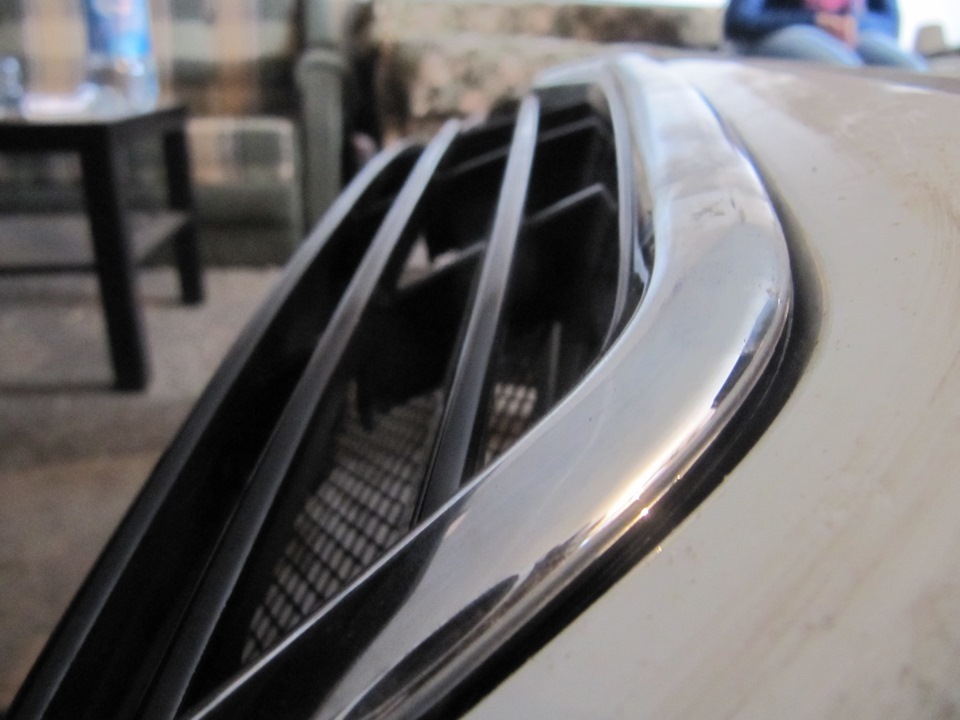

Решетка на своем законном месте)))

Самое сложное впереди)) установка ПТФ. Я бы выделил самый сложный и долгий процесс — это вырезание отверстий в бампере под них. Конечно можно было купить новый бампер, но меня что то жаба задушила)))

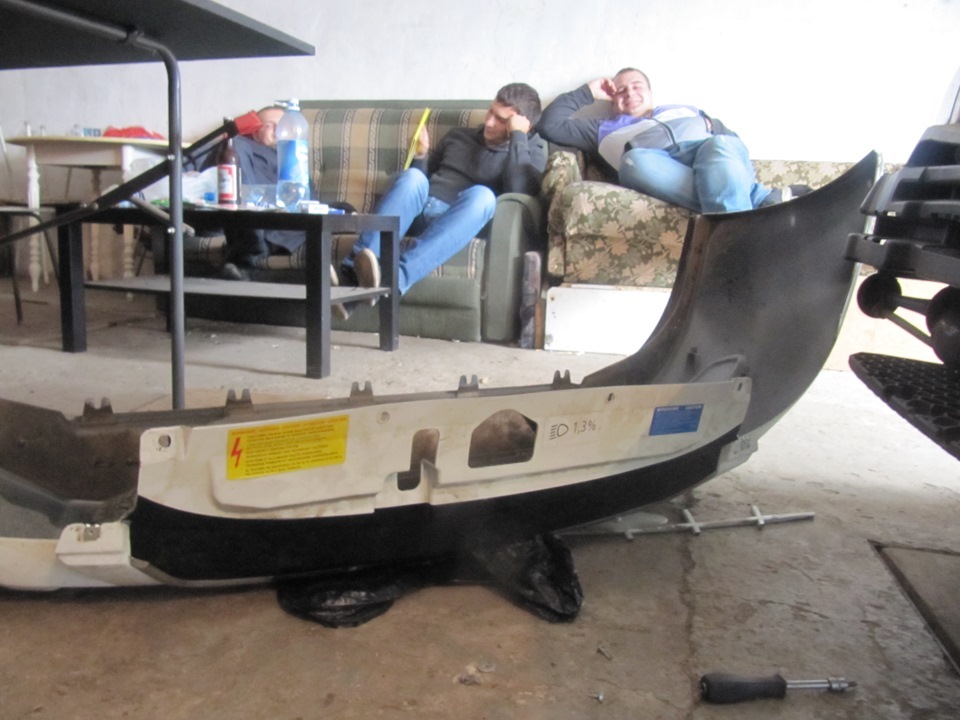

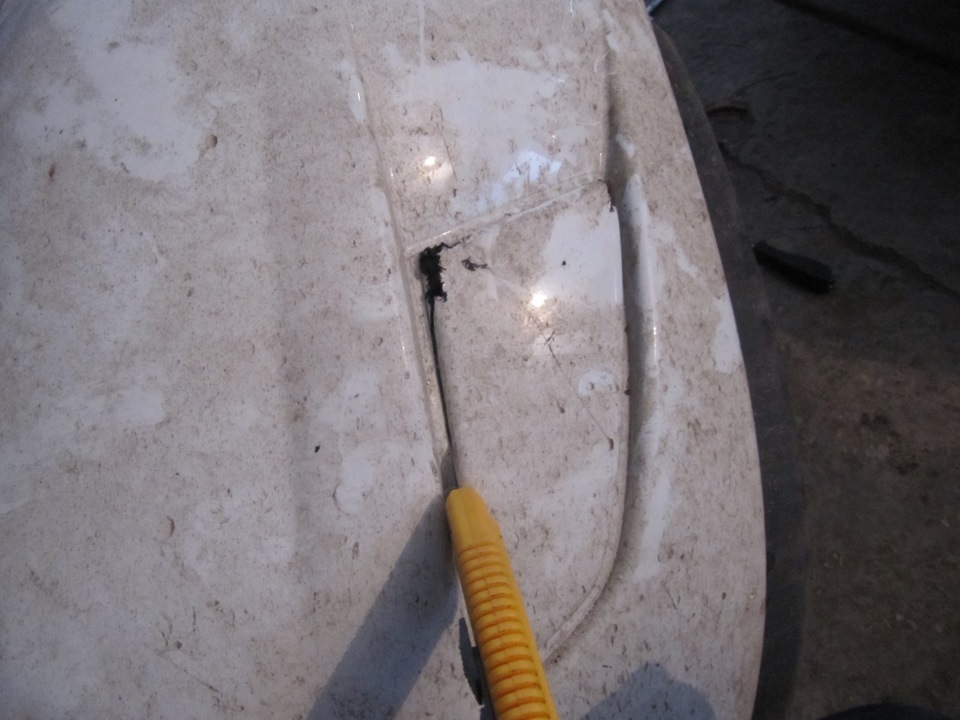

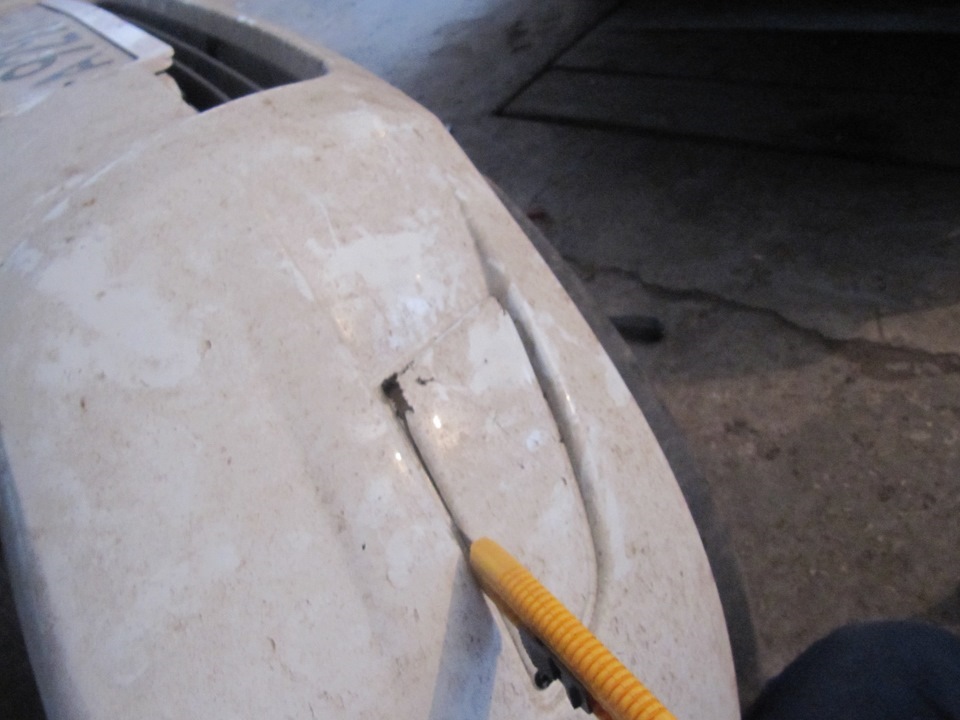

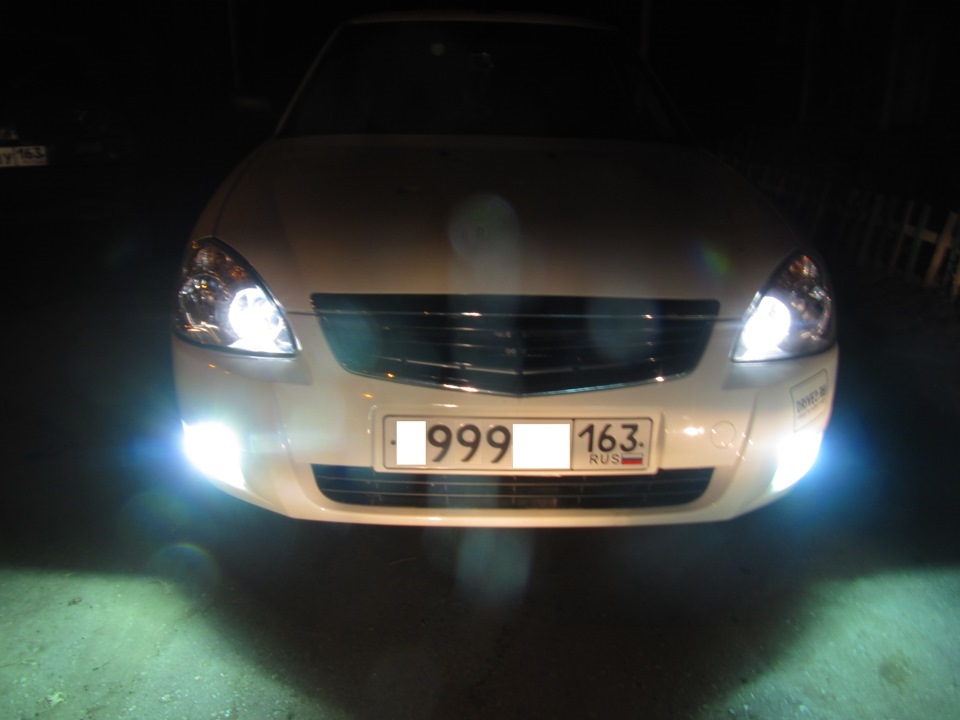

Проделал в бампере отверстия паяльником, далее на протяжении 1-1,5 часов работал канцелярским ножом с перекурами. путем неимоверных усилий у меня получилось) В бампере предусмотрены места крепления ПТФ, вошли в свои места практически сразу(пришлось дорабатывать скосы на пластике). ПТФ установлены, ксенон в них тоже.

Смотрите также

Комментарии 61

Могу ли я хоть от тебя мнение услышать об этих туманках?))) Как светят в ночи? В даль или обочины освещает? И как по качеству сборки? Не протекают в такую погоду, которая сейчас в самаре твориться?)))

Я промазал по контуру стекла внутри герметиком, так как хз, на всякий случай. Светят и на обочину и норм вперед, так сказать золотая середина.

а чьё производство туманок? на раките покупал? в каком контейнере?

ОЙ) какой контенер я уже не помню. Производство вроде в тотти.

спасибо за инфу))

Хорошая работа) Я все не решусь)

красава ваще жи есть

То что ксен в туманках слепит это ТОЧНО! Когда ночью вам на встречку идет тачка с ксеном в туманках как ся чувствуете? а если это трасса? Или какой умник в приоро фары с обычным отражателем ксен воткнул… это же пипец… почему нельзя просто купить в этот установочный комплект линзы для ксена? вмонтировать и все будет гуд! и яйцами не закидают… сам на прошлой машине 21103 переделал обычные фары на 4 линзы и не моргал ни кто и когда проверяли друзья едя на встречку сказали, что засветки и ослепления нет… сразу сделать нормально и все окей! а так автор молодца… хорошо сделал… хорош рестайлинговый бампер но именно форма сетки островатой останавливает от замены…

Спасибо. Туманками в ночное время не пользуюсь, а если и пользуюсь видя приблежение встречки вырубаю нах.

Радует меня вариант, когда хром вокруг решетки остаётся, а шильдика нет)
Но что огорчает, так это отсутствие отверстий для регулировки ПТФ

Это да. ну можно самому просверлить аккуратно. но если честно меня бесят эти отверстия которые с завода в люксах идут.

Лайфхак: Птф на Приору — установка, настройка, инструменты

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций. Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже. Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо. В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Цена на туманки автомобиля Приора начинается от 800 рублей ,доходит до 2000+. Сумма не большая — а полезная функция очевидна.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Переломный момент приводит к тому, что начинается выбор между линзовыми ПТФ в Приору и светодиодными ПТФ. Так или иначе, при движении в условиях недостаточной видимости света станет значительно больше. Водитель сделает все возможное, чтобы выполнить свою обязанность по обеспечению дорожного движения. Вот только выполнение этой обязанности придется поддерживать.

ПТФ Приора не вечные, как и другой свет

Мало того, что для долговечности и правильного света нужно поставить на Приоре туманки в штатные места правильно их настроить еще нужно периодически следить за тем, чтобы контакты не отходили, а свет все же был. Линзы в ПТФ для Приоры должны соответствовать ГОСТам, а иначе это будет еще один дальний свет, или мутный дневной ходовой. Правильная установка противотуманок на Приору убережет стекло от запотевания, водителю не придется беспокоиться о качестве световых приборов автомобиля.

Регулировка (настройка) ПТФ по ГОСТ

ПТФ мало просто поставить, их нужно еще настроить, а иначе они будут просто прожекторами, свободно светящими в непонятную точку — не выполняя свои функции. Как в случаях с другими световыми приборами, регулировка ПТФ на 2170 начинается с того, что в шинах проверяется давление (оно должно быть равным), машину ставят на ровную поверхность напротив гладкой стены на расстоянии 5 м от крайней точки бампера.

На стене обозначьте расстояние от пола до центра фары, затем точку на 5 см ниже. Цоколь ПТФ на Приоре должен быть поставлен так, чтобы при включении ПТФ верхняя граница света проходила через нижнюю точку, обозначенную на стене. Противотуманки, как показывает статистика, нечасто ставятся даже после покупки, зато с правильной настройкой послужат хорошим помощником.

Штатные ПТФ Приора 1 и 2: артикул, цена

АвтоВАЗ ставит на Лада Приора противотуманные фары производства Бош и «Автосвет» (Киржач). Отличие состоит в том, что Бош по установочной глубине больше противотуманок из Киржача на 40%. Светотехника от БОШ устанавливалась в люкс версии, а от Киржача – в стандартные. Рассматривается два варианта комплекта. Первый комплект – это ПТФ для Приоры 1 (дорестайлинг), второй – на Приору 2 (рестайлинг). Различие – формы фар и точках установки. Продаются ПТФ комплектно, или отдельно.

Для Приоры 1:

Комплект ПТФ г.Киржач «Автосвет» 21700-3743010-52. Цена – около 700-800 рублей. Одна фара стоит около 500 рублей.
Комплект ПТФ Бош 21700-3743010-54. Цена – около 1600-1900 рублей. Одна фара стоит около 900 рублей.

Для Приоры 2:

Комплект ПТФ г. Киржач «Автосвет» 21700-3743010-53. Цена – около 800-900 рублей. Одна фара стоит около 500 рублей.
Комплект ПТФ Бош 21700-3743010-50. Цена – около 1000-1200 рублей. Одна фара стоит около 600 рублей.

Дополнительно придется приобрести монтажный набор или просто комплект проводов для установки противотуманок для Лада Приора-2170, с ним идут кнопка и реле. Стоит комплект примерно 600 рублей.

Модели противотуманных фар

Киржач и Бош – это не приговор, и если свет этих моделей не устраивает, есть неплохой выбор от других производителей:

Аутомотив лайтинг (г. Рязань);
Луч (г. Рязань);
ДААЗ;
Орион-7 (диодные);

Производство – Китай (линзованные или диодные). Также китайцы торгуют рамками для рейстайлинговой версии, которые ставятся вместо заглушки и оставляют отверстие ровно для противотуманок старого образца – на дорестайлинговую Приору.
Не диодный и не линзованный аналог противотуманок стоит значительно дешевле, но не стоит торопиться с покупкой – не всегда яркий белый свет идет вместе с долгим сроком службы.

Установка ПТФ в Приору 1 и 2: есть ли отличия

Подключение ПТФ на Приоре отличается положением фар: в дорестайлинговой версии круглые фары расположены ближе к центру передка, а в Приоре 2 — рестайлинг: ПТФ трапециевидной формы находятся ближе к краям переднего бампера.

Установка ПТФ в Приоре 2 может быть осложнена тем, что вместо фары трапециевидной формы будет поставлена фара дорестайлингового автомобиля Приора, придется запастись саморезами и терпением, чтобы хорошо закрепить фару в рамке, а пластмассовую рамку – к бамперу. Установить противотуманки можно за пару часов, главное – разобраться с порядком подключения проводки.

Порядок установки кнопки внутри салона, запитка цепи

Для того чтобы подключить кнопку ПТФ, нужно выполнить следующие действия:

Снимите минусовую клемму АКБ;
Разобрать рулевую колонку. Она крепится тремя пластмассовыми защелками, их нужно провернуть на 90 градусов. Найдите предохранительный блок;
Блок держит саморез, открутите его;
Разберите центральную консоль, открутив четыре самореза: под пепельницей, под магнитолой и около надписи OPEN. На место заглушки поставьте кнопку включения/выключения противотуманных фар и подключите синий провод к предохранительному блоку, можно через рэле;
При помощи зажимов присоедините остальные провода к кнопке обогрева заднего стекла.

Установка противотуманных фар на Приору, схема подключения

Принципиальная схема подключения противотуманных фар выглядит следующим образом:

Для установки ПТФ помимо комплекта фар и монтажного набора подключения противотуманных фар понадобится:

изолента;
термоусадка;
гофра (чтобы изолировать провода);
плоская отвертка;
крестообразная отвертка;
ключ 10 номер;
ключ 13 номер;
плоскогубцы.

Алгоритм работы над установкой фар таков:

Откройте капот, снимите минусовую клемму аккумуляторной батареи. Снимите жабо и дворники, крепления демонтируйте, воспользовавшись ключом на 13. Расширительный бачок и кронштейн его крепления нужно демонтировать с помощью ключа на 10 – без этого будет просто неудобно работать, а поставить их обратно не трудно.
Открутить саморезы, крепящие передний бампер. Всего их 10.
Саморезы, которые крепят заглушки, удобно откручиваются крестообразной отверткой. В штатные места устанавливаются противотуманные фары и надежно крепятся саморезами (так, чтобы крепления не расшатались, при езде по неровным дорогам – из-за такой мелочи придется возвращаться в гараж и снимать бампер).
Перейти к прокладке проводки. Все провода рекомендуется загонять в гофру, чтобы исключить перетирание, а затем закрепить их, чтобы контакты не отходили.
В наборе проводов выбрать самый длинный провод (он синего цвета). Он «делится» на два «конца»: один присоединяется к правой фаре, второй – к левой. Затем провод протягивается в моторный отсек, ближе к главному тормозному цилиндру.
Оттянуть обшивку салона (поможет плоская отвертка) и просунуть провод в салон.
Подключить провод к предохранительному блоку.

После работ отрегулируйте противотуманки, а иначе вся работа будет проделана зря!

Реле и предохранители

Реле ПТФ от Приоры нужно закрепить с помощью ушка под любой гайкой крепления так, чтобы провода не «болтались» и не натягивались под капотом слишком сильно. Реле имеет четыре контакта, которые подписаны: 85, 86, 30 и 87.

86-ой контакт подключается к «минусу» АКБ;
30-ый контакт подключается к «плюсу» АКБ;
87-ой контакт подключается к «плюсу» Противотуманки;
85-ый контакт подключается к кнопке синим проводом через предохранитель ПТФ на Приоре.
