Ваз 2110 корректор фар не работает

Ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Важные моменты

Часто автолюбители сталкиваются с необходимостью производить ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Причин для этого может быть несколько. Но в любом случае связаны они с невозможностью нормальной корректировки световых пучков. Работает система следующим образом, при стандартной загрузке фары светят на дорогу.

Если назад положить что-либо тяжелое, то корма автомобиля просядет, а перед поднимется. Соответственно, фары будут уже светить не на дорогу, а чуть выше. Это ухудшает видимость, и повышает риск ослепления встречных водителей. Вот для исправления подобных ситуаций и используется гидрокорректор.

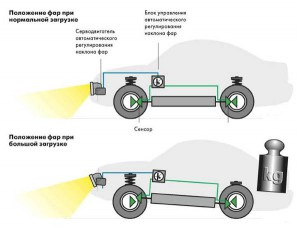

При увеличении массы автомобиля фары опускаются немного вниз, и дорога оказывается нормально освещена. При уменьшении загрузки световые приборы приподнимаются.

Содержание

Из чего состоит?

Ремонт гидрокорректора фар на ВАЗ 2110 своими руками имеет несколько особенностей. Все они связаны со строением и расположением этого приспособления. В целом этот прибор состоит из нескольких элементов:

Главный цилиндр, он размещен за приборной панелью;
Рабочие цилиндры. Их можно увидеть на блок-фарах;
Трубопроводы, они соединяют главный цилиндр с рабочими;
Специальная жидкость.

Вся эта конструкция неразборная. При неисправности приходится заменять весь элемент целиком. Работа системы протекает следующим образом. Поворачивая ручку корректора, вы продвигаете поршень цилиндра. Соответственно, увеличивается давление жидкости, и приводятся в движение чашки фар. Они немного наклоняются вперед.

Замена

Многие автолюбители мучаются с заменой и установкой гидрокорректора. Но на самом деле эта работа несложная. И если все делать правильно, то никаких проблем при этом возникать не должно. Состоит замена из следующих этапов:

Сначала производится подготовка. Снимаются все хомуты крепящие трубку к кузову. Также желательно снять расширительный бачок радиатора. Это облегчит доступ к блок-фаре. В салоне снимают ручку управления, для этого ее просто дергают на себя;
Далее следует достать цилиндр. Для этого беремся за переключатель на панели и сдергиваем его. В большей части случаев он легко снимается. После этого от переключателя откручивается цилиндр. Делается это с помощью головки на 22. После цилиндр за трубку вытягивается под торпеду. В итоге он должен повиснуть на шлангах;
От блок-фары отсоединяют исполнительные цилиндры. Они протаскиваются в салон. На этом демонтаж корректора закончен.

Сборка производится в обратном порядке. При этом уделите внимание уплотнителям. Они должны стоять ровно. Иначе у вас будет шумно в салоне, и зимой оттуда будет дуть. Не забудьте проверить работу нового гидрокорректора. Если окажется, что он не работает, придется процедуру повторить.

Ремонт без замены корректора

Гидрокорректор следует заменять только в случае подтеков жидкости. Также если он не может толкать рабочий цилиндр, по какой-либо причине. Чаще всего из-за неисправности трубок. Но иногда причина отказа не сам цилиндр. Тогда ремонт можно произвести и без замены этой детали. Сам механизм коррекции находится в блок-фаре. Состоит он из:

Металлического шарика;
Пластиковой обоймы;
Шпульки;
Ограничивающей канавки на корпусе фары;
Возвратной пружины.

Рабочий цилиндр, упираясь в шпульку, передвигает шарик по канавке, таким образом, фара опускается. При отходе поршня цилиндра в исходное положение пружина выталкивает обойму с шариком обратно. Часто случается, что при настройке трескается пластмассовая деталь или лопается пружина. Это легко устранить без замены всей системы.

Для этого придется снять фару. Извлечь из нее лампочки. Демонтировать стекло. Оно крепится на герметик и 6 скрепок из металла. Дальше снимается пружина с отражателя и, выкрутив пару винтов, его снимают. После этого меняют поврежденные детали. Производят сборку в обратном порядке.

Установка электрокорректора

Гидрокорректор не слишком надежен. Поэтому многие автолюбители заменяют его на электрический аналог. Делается это следующим образом:

Отключается аккумулятор;
Далее демонтируется гидрокорректор;
Ставится новый уплотнитель;
Извлеките ручку настройки корректора и подключите к ней новый электрический прибор. Для этого воспользуйтесь ключом на 22;
Плюсовой провод подсоедините к монтажному блоку, подключаться нужно к 20 гнезду, колодки Ш2;
Минус крепится к ближайшей кузовной шпильке;
Устанавливают в блок-фару новый исполнительный механизм;
Провода можно протянуть по месту расположения старой трубки;
Подключаются колодки к основному механизму. Проверяется работа прибора.

Стоит электрический корректор несколько дороже обычного. Но он более надежен. Вам не придется раз в несколько месяцев менять эту деталь на новую.

Заключение. Нормальная работа фар крайне важна для безопасности движения. Таким образом, работа корректора является необходимостью. Ремонт гидрокорректора фар на ВАЗ 2110 своими руками, вполне по силам каждому автомобилисту. Некоторые сложности с лихвой компенсируются комфортом при поездках.

Замена и ремонт гидрокорректора фар на ВАЗ 2110 своими руками

Использование гидрокорректора фар в современных моделях ВАЗ позволило обеспечить подачу света под нужным углом независимо от условий эксплуатации автомобиля. При нагруженной задней части модели без гидрокорректора фары слепят водителей встречных автомобилей. При этом хуже освещается дорожное покрытие, что напрямую влияет на безопасность во время езды. Рассмотрим, как провести ремонт или замену устройства своими руками.

Как выглядит и из чего состоит гидрокорректор

Устройство регулирует угол светового потока в зависимости от положения кузова автомобиля. По форме регулятор напоминает длинную трубку, один конец которой находится в салоне, а второй прикреплён к передним фарам. Конструкция гидрокорректора состоит из:

Главного цилиндра, который установлен на панели приборов.
Исполнительных цилиндров, которые регулируют положение фар.
Соединительных трубопроводов.
Рабочей жидкости.

Как работают детали конструкции гидрокорректора фар на ВАЗ 2110

Здесь нет сложных деталей, небольшой ремонт можно сделать собственноручно. Для этого не требуется сложный инструмент и специальные навыки.

Принцип работы

Общий принцип работы устройства таков: исправный корректор устанавливает необходимое давление, тем самым удерживая осветительные приборы под нужным углом. Если световой поток должен быть направлен ниже, давление в системе падает. Поршень опускает шток, положение фар изменяется. Система должна быть герметичной, при утечке жидкости гидрокорректор не сможет выполнять свою функцию и потребуется ремонт с заменой некоторых деталей.

Когда нужна замена

Если вы заметили, что регулировка не работает, нужно точно определить причину поломки. Чаще всего в системе происходит разгерметизация и утечка рабочей жидкости. Это можно выявить при визуальном осмотре. Но если утечки нет, причина неисправности может быть и в других деталях. Возможно, дело в самом штоке, ход которого затруднён из-за загрязнения или деформации. Для замера хода штоков нужно предварительно снять цилиндры, длина хода должна составлять 6-7 мм.
Если ход штока нормальный, то поломка в других деталях гидрокорректора. В модели ВАЗ 2110 это устройство неразборное, при неисправности одного из узлов потребуется полная замена. В продаже есть комплекты по разной цене. Лучше не экономить и приобрести регулятор с качественными цилиндрами и трубками.
Некоторые автолюбители рекомендуют попробовать собственноручно отремонтировать гидрокорректор. Потребуется использовать подручные материалы: болты с нарезной резьбой, шайбы и фиксаторы. Это позволит сэкономить на покупке нового комплекта, но срок службы и надёжность подобной конструкции оставляют желать лучшего.

Совет: Чаще всего при поломке устройства одна или обе передние фары задираются и поток света направляется выше обычного. Это можно заметить, припарковав автомобиль перед воротами гаража или перед ровной стенкой.

Как отремонтировать устройство

В процессе ремонта своими руками потребуется самостоятельно делать некоторые детали и расходники.

Инструментарий

Из инструмента нужно подготовить:

Отвёртки.
Металлообрабатывающий станок.
Пластиковые дюбели, которые будут служить колпачком.
Шайбы.
Анаэробный герметик.

Описание процесса ремонта с фото

Ремонт отличается в зависимости от типа неисправности. В большинстве случаев заводские крепления фар заменяются на самодельные, также удлиняется шток цилиндра.

На винтах регулировки нарезается метрическая резьба

Снимаем пластиковые крепления с болта гидрокорректора

Используя 2 шайбы и пружину, делаем надежное крепление для гидрокорректора

Как удлинить шток

Если вы хотите расширить освещения дороги рядом с автомобилем, есть смысл удлинить шток. Это позволит изменить положение фары. Потребуется использовать пластиковый наконечник длиною 7-8 мм. Рекомендуем использовать обычный дюбель походящего диаметра. Он закрепляется на верхнюю часть штока клеем или герметиком.

Инструкция по замене

Так как стоимость нового гидрокорректора составляет 200-300 рублей, большинство автолюбителей не утомляются с ручным ремонтом. Для замены устройства нам понадобится:

Плоская отвёртка;
Ключ с удлинённой головкой.

Первым делом необходимо снять старый гидрокорректор:

Чтобы добраться до исполнительных цилиндров, необходимо открыть капот и опуститься к месту крепления фар

Снимаем регулирующую ручку, потянув ее на себя

Гайка крепления снимается ключом с накидной головкой

Нажимаем на кнопку, чтобы открыть крышку и получить доступ к основному цилиндру гидрокорректора

Вытягиваем основной цилиндр через отверстие

Совет: Если при демонтаже трубок возникает зацепление, потребуется отжать хомуты крепления под капотом или снять водяной бачок.

Установка нового комплекта проходит таким же образом, только в обратном порядке. Подавать трубки нужно со стороны салона через специальное отверстие, как показано на фото.

Протягиваем трубки через специальное отверстие в салоне

Видео: как заменить гидрокорректор фар на ВАЗ 2110 своими руками

Гидрокорректор фар позволяет плавно регулировать направление света, обеспечивает хорошую видимость дорожного покрытия. При поломке этого устройства его можно легко заменить на новое, стоимость комплекта совсем небольшая. Перед ремонтом лучше провести визуальный осмотр и замерить ход штока – это поможет понять причину неисправности и устранить её.

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Выявление неисправности и замена гидрокорректора фар ВАЗ 2110

1 Причины поломки
2 Конструктивные особенности
3 Обнаружение неисправности
4 Порядок замены
5 Особенности эксплуатации
Причины поломки
На автомобиле ВАЗ 2110 обычно используются гидрокорректор фар «2110-3718010» или «2110-3718010-10». Довольно часто, особенно зимой, из-за температурных перепадов, а также не слишком высокого качества резины уплотнителей, происходит утечка рабочей жидкости и тогда без замены гидрокорректора ВАЗ 2110 не обойтись.
Конструктивные особенности
Конструкция гидрокорректора предусматривает такие составляющие:

Главный цилиндр, который закреплён на приборной панели;
Исполнительные цилиндры, которые монтируются на блок-фарах и поворачивают их;
Соединительные трубопроводы гидрокорректора, фиксируемые хомутами;
Рабочая жидкость, которая отличается повышенной морозостойкостью.
Гидрокорректор работает так: нормальный исправный корректор поддерживает нужное для работы давление. Если водителю нужно направить свет фар вниз, тогда давление в системе понижается. При этом шток при помощи поршня поворачивает оптику вниз. Если жидкость вытекает, поршни корректора фиксируются в каком-то одном положении, и регулировка направленности светового потока фар становится невозможной.
Обнаружение неисправности
Если отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом. Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков. Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.
Порядок замены
У неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;
Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;
Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;
Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;
Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;
Протолкнуть внутрь салона и снять гидрокорректор;
Новый корректор устанавливается в обратном порядке;
Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.
Особенности эксплуатации
Новый корректор будет служить долго, и ремонт ему еще долго не понадобится, если замена произведена правильно. Обязательно в процессе эксплуатации корректор нужно проверять относительно целостности трубопровода. Если будет выявлена течь, необходимо снова менять весь комплект.

Гидрокорректор фар ВАЗ 2110 — устройство, принцип действия и замена

Все переднеприводные автомобили ВАЗ, в том числе и 2110, оснащены устройством, позволяющим регулировать наклон отражателей фар в зависимости от положения кузова относительно горизонтали. Причем сделать это можно, не выходя из авто, с водительского места. Стоит повернуть соответствующую ручку на панели приборов и гидрокорректор фар опустит/поднимет световой пучок так, чтобы он оптимально освещал приближающийся участок дороги. К сожалению, такое гидравлическое устройство довольно часто выходит из строя. Это делает отражатели фар неуправляемыми со всеми вытекающими неудобствами. Приходится делать ремонт гидрокорректора фар, что в подавляющем большинстве случаев заключается в замене корректирующего устройства в сборе. Далее узнаете принцип работы гидравлического корректора и способ его замены.

Устройство корректора положения отражателей ВАЗ 2110

Как и все гидравлические механизмы, автомобильные гидрокорректоры работают благодаря изменению давления рабочей жидкости. Обеспечивается такая возможность следующими конструктивными элементами системы:

главным цилиндром, установленным под приборной панелью, давление в котором регулируется ручкой, вынесенной на панельную поверхность в салон;
рабочими цилиндрами, интегрированными в корпус блок-фар;
трубками, которые соединяют главное устройство с двумя рабочими.

Здесь еще стоит упомянуть рычаг, передающий усилие со штока рабочего цилиндра на отражатель. Однако эта деталь не входит в гидравлическую систему и замене при ремонте не подлежит.

Принцип действия гидрокорректора ВАЗ 2110

Работает корректор по достаточно простому принципу. Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы. В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.

Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.

Причины выхода из строя гидравлического корректора ВАЗ 2110

Негативное влияние на целостность и работоспособность элементов системы гидрокорректора оказывают частые и значительные перепады внешних температур. Результатом резких температурных скачков может стать растрескивание резиновых уплотнительных элементов, установленных как на главном, так и на рабочих цилиндрах. Это, в свою очередь, приводит к подтеканию жидкости. В итоге давление падает, и система становится неработоспособной.

Реже причинами выхода из рабочего состояния могут быть:

заклинивание поршня в рабочем цилиндре (в этом случае не поворачивается один из отражателей);
механическое повреждение соединяющих трубок.

По какой бы причине ни произошла поломка гидрокорректора, возможен только один эффективный вариант ремонта — замена устройства новым. Ремонт, к сожалению, здесь не предусмотрен.

Замена корректора фар на ВАЗ 2110

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.

Что лучше, электрокорректор или гидрокорректор фар на ВАЗ 2110: плюсы и минусы

Оригинальный корректор

Модель ВАЗ 2110 нельзя назвать современной и передовой, в связи с чем здесь используется гидрокорректор вместо современного электрокорректора головной оптики. Сегодня мы поговорим о том, как выявить поломку и заменить гидрокорректор, а также можно ли вместо штатного устройства поставить электрический вариант.

Почему он выходит из строя

Причины поломки гидрокорректора стандартные:

Температурные перепады, которые выводят из строя гидравлическую составляющую узла;
Использование резины для уплотнителей не самого высокого качества, из-за чего возникают утечки рабочей жидкости.

Если произошла утечка, замены агрегата вам уже не избежать.

Конструкция

Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.

Компонент	Характеристика
Главный цилиндр	Он крепится на приборной панели
Исполнительные цилиндры	Они находятся на блок фарах, и обеспечивают их повороты
Соединительный трубопровод	Его фиксация осуществляется хомутами
Рабочая жидкость	Они имеет повышенную устойчивость к низким температурам воздуха

Как найти поломку

Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.

Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.
Для проверки хода штока демонтируются исполнительные цилиндры. Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.

Замена гидрокорректора

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится .

Отсоедините все имеющиеся крепления, хомуты трубок. Устройство нужно отсоединить от кузова вашего автомобиля.
Теперь направляемся в салон. Снять ручку управления корректором легко. Для этого она тянется на себя. Находится она, если что, в салоне на приборной панели.
Освободите себе пространство, необходимое для ремонта. Заменить гидрокорректор на «десятке» сложно во многом из-за того, что отверстия для прохождения трубок устройства расположены очень неудобно. Именно здесь у большинства новичков возникают сложности, они предпочитают отдать машину на СТО. Но не спешите готовить кругленькую сумму денег.
Чтобы получить доступ к агрегату, снимите бачок, в котором находится охлаждающая жидкость. То есть тосол. Освободив проход сверху, вы без проблем продолжите выполнять процедуру замены гидрокорректора.
Извлеките цилиндр. Эту часть работы делают из салона. Тяните ручку корректора на себя, что позволит ее снять. Теперь демонтируйте цилиндр головкой на 22 миллиметра.
Там вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Так цилиндр окажется в висячем положении, а удерживать его будут шланги.
Теперь можно извлечь корректор. Нажмите защелку на исполнительном цилиндре и по часовой стрелке поверните ее до упора. Так девайс легко выйдет со своего посадочного места. Аналогичная операция выполняется со второй фарой.
Гидрокорректор от вашего автомобиля проталкивается внутрь салона и снимается.
Установка нового устройства осуществляется в строго обратной последовательности демонтажа.
Предварительно обязательно убедитесь, что новый гидрокорректор эффективно справляется со своими задачами, дабы вам не пришлось заново разбирать далеко не самый доступный узел.

Замена гидрокорректора на электрокорректор

Из названия становится понятно, что электрокорректор работает за счет электричества, то есть требует подключения к аккумуляторной батареи.

Долго искать причины подобных решений от владельцев отечественной «десятки» не приходится, поскольку электрокорректор отличается надежности, высокой эффективностью. Его поломка случается в разы реже по сравнению с гидрокорректором.

Сама процедура требует выполнения нескольких последовательных шагов.

Отключите минусовой провод от аккумуляторной батареи.
Демонтируйте цилиндр гидрокорректора из фары, как мы это описывали в предыдущем разделе.
Обязательно в процессе замены установите новое уплотнительное кольцо.
Отправившись в салон своего автомобиля, извлеките ручку управления главного цилиндра гидрокорректора. Она держится на гайке на 21 миллиметр.
Плюсовой жгут проводки подключается к 20-му гнезду колодки Ш2 в монтажном блоке вашего авто.
Минус электрокорректора крепится на кузовной шпильке. Их несколько и они расположены под приборной панелью.
Жгут нового регулятора прокладывать можно вдоль используемых ранее трубок старого гидрокорректора.
Колодки жгута подключаются к исполнительным механизмам.
Возвращайте минусовой провод на аккумуляторную батарею и проверьте, как работает новое устройство.

Стоимость электрокорректора сегодня составляет около 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы получите определенное количество положений для регулировки. Минимум их бывает два, но самые распространенные предусматривают 4, 12 и 15 положений.
